前言：
碳纤维复合材料是最有前途的汽车轻量化材料，复合材料优化设计方法是优化复合材料结构最有效的方法。
近年来，复合材料因其优异的性能，越来越多地应用于汽车零部件。 在汽车领域，制造产品始终追求轻量化、高刚度的目标，因此低成本、低油耗成为企业效率和竞争的资本。
为了保持竞争力，企业在选择汽车零部件材料和优化零件设计方面需要有系统的优化设计方案。 因此，复合材料优化设计方法对于汽车企业提高竞争力、实现汽车轻量化设计具有现实意义。
本文以汽车电池箱壳体和悬架摆臂为研究对象，以复合材料层合板的力学基础、有限元分析方法和复合材料优化设计方法为理论基础，并使用软件作为有限元分析和优化工具。 量化设计要求。
研究背景及意义
碳纤维复合材料具有比强度高、可设计性强等优异性能，在汽车、航天航空等领域得到迅速发展。
碳纤维复合材料以轻量化的形式吸引了众多飞机、汽车等制造商的关注。 这种材料比其他金属和其他材料更有潜力。 随着汽车产业的发展，社会面临着能源、安全和环保三大问题。
在现代社会低碳、环保、可持续发展的理念下，汽车低排放指标显得尤为人性化，为减少环境污染提供了保障。
当前形势下，解决汽车环境问题的主要途径有：（1）增加电动汽车的使用，减少环境污染； (2)发展轻量化技术，使用新材料。
就以上两项措施而言，电动汽车的积极发展已成为现实，并已出现在市场上。 但与以内燃机为主的汽车相比，电动汽车仍处于起步阶段，尚未完全普及。 未来电动汽车的普及只是时间问题。 问题。
在这种严峻形势下，轻量化技术成为汽车发展的首要选择，并引起了众多企业和研究机构的关注。 于是，一系列重大活动逐渐展开：
(1)新材料的结构优化设计； (2)轻质材料的开发与应用。
复合材料优化技术正在结构轻量化领域兴起。 优化技术在满足零部件功能的同时优化结构，简化结构并减轻汽车零部件的质量，从而实现轻量化设计。
在现代快速发展的过程中，轻量化设计方法取得了质的飞跃，越来越多的方法得到了广泛的应用。 据记载[5]，如果整车质量减少250kg，汽车百公里油耗也会减少0.5~1.1L。
轻量化设计对于汽车的发展具有相当大的现实意义。 碳纤维复合材料在汽车上的应用及研究现状碳纤维复合材料具有比强度高、比模量高、耐腐蚀性能好等许多优良性能。 过去几十年来，对该复合材料的研究不断深入。

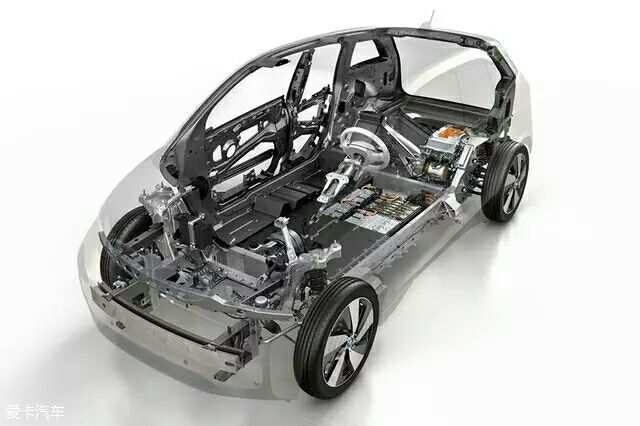

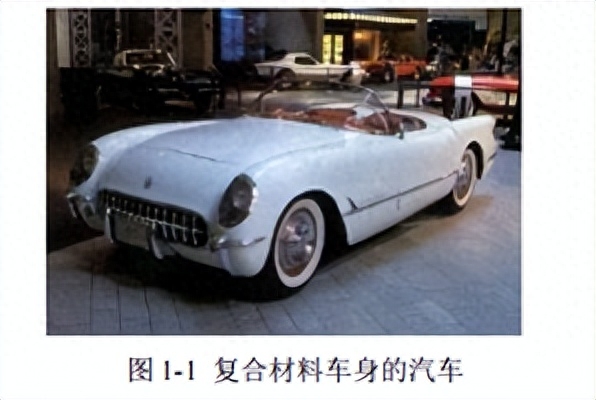

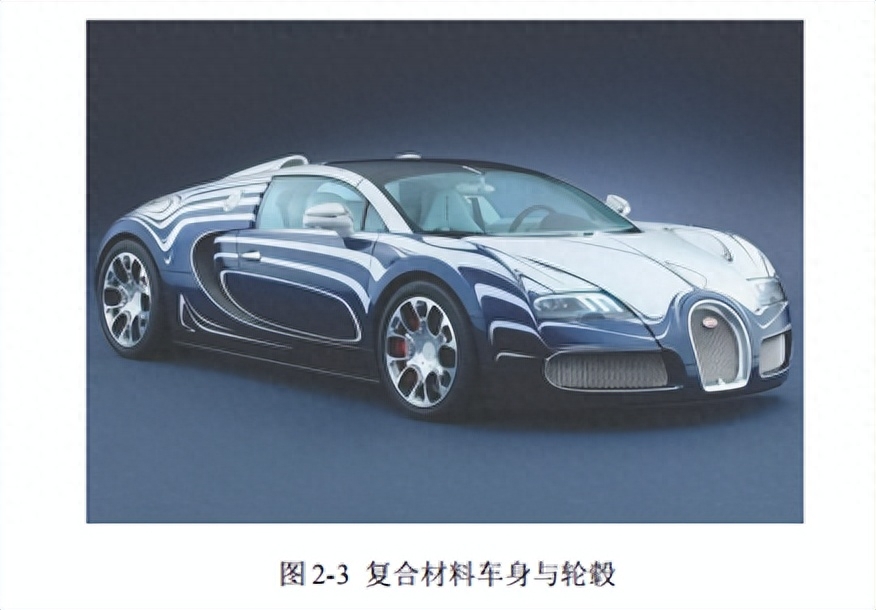

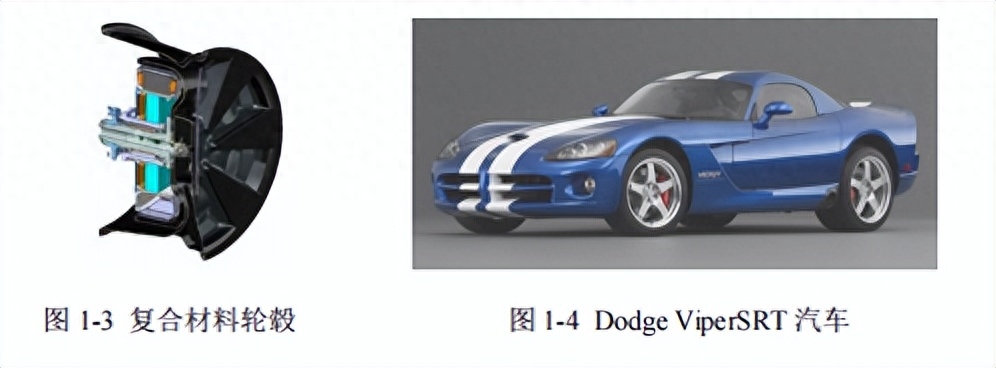

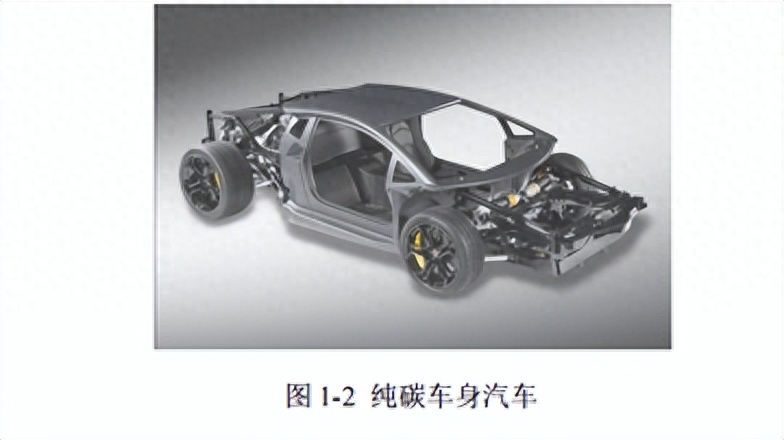

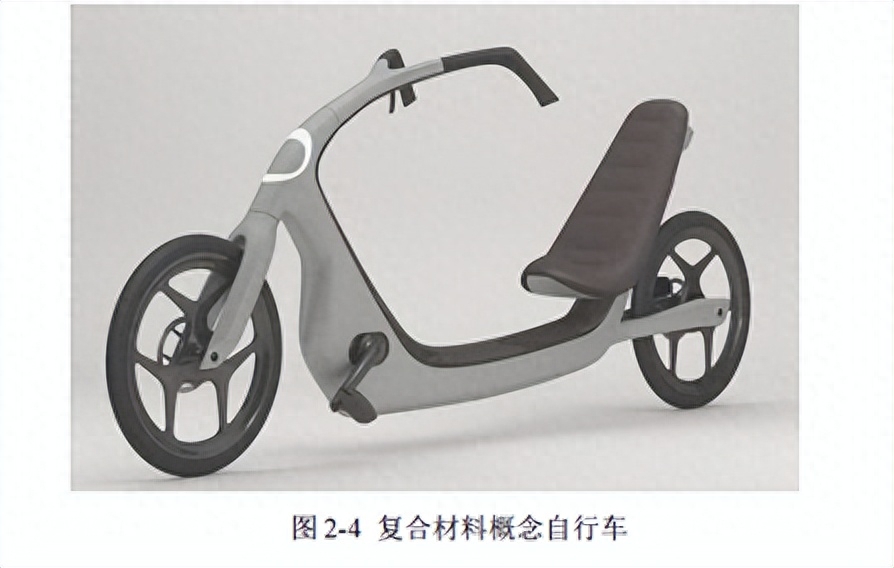

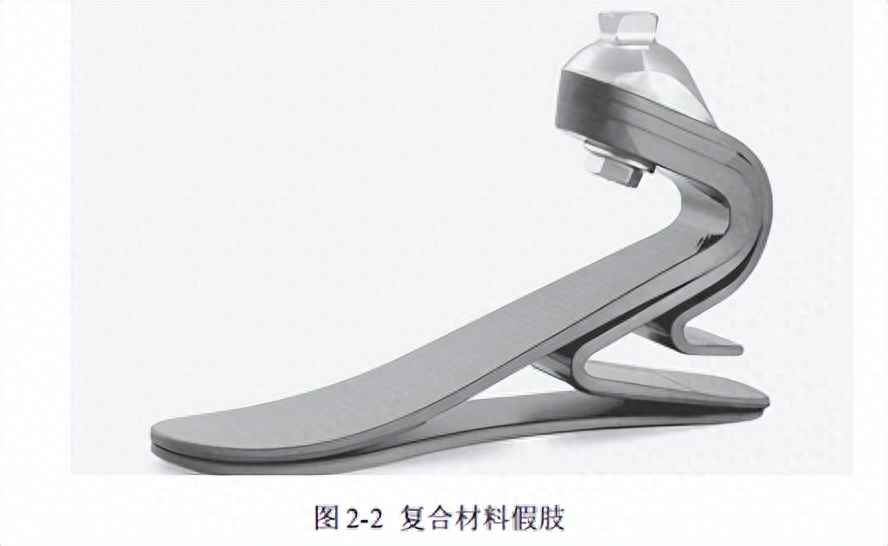

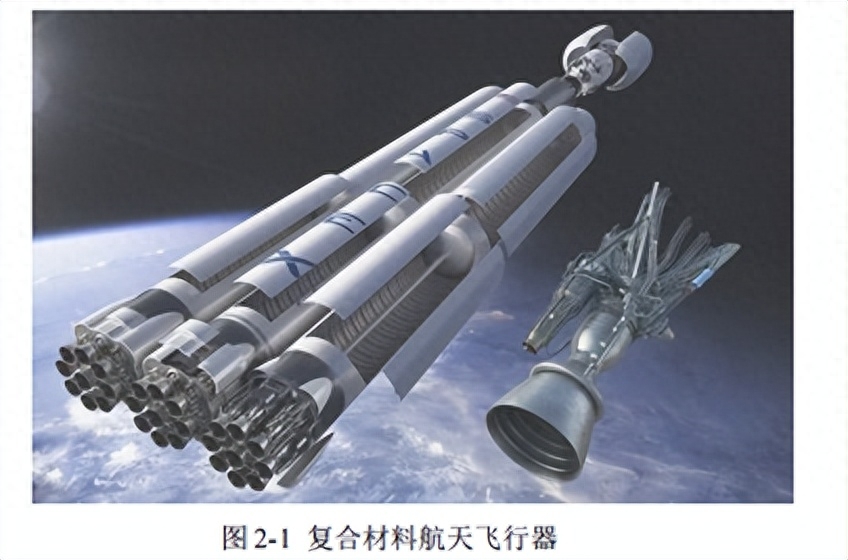

为了充分发挥材料的力学性能，复合材料已广泛应用于汽车等领域。 车身、悬架臂结构、传动轴等处都可以看到碳纤维复合材料的应用，复合材料已经成为轻量化家族的重要成员。
汽车悬架摆臂优化研究现状
悬架摆臂是汽车的一个组成部分。 汽车的摆臂可分为两种类型。 一是前摆臂，是悬架的导向和支撑装置。 它的定位直接影响车轮的转向和前后移动的稳定性。

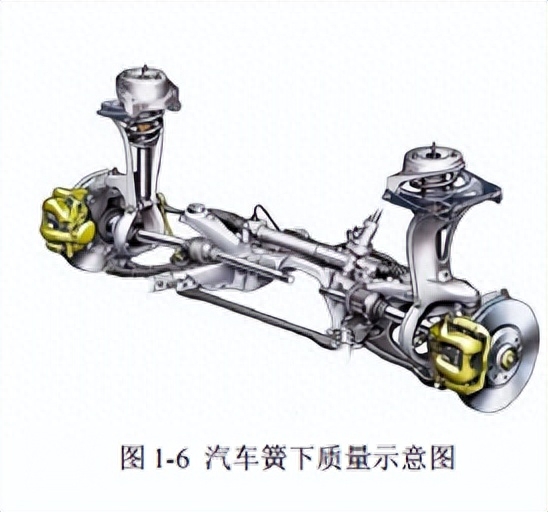

另一个是下摆臂，用于支撑车身，很好地缓解汽车在行驶过程中产生的振动。 它们的组合是保证汽车稳定运动的重要保证。 汽车簧下质量示意图如图1-6所示。
本研究的目的
随着汽车工业的不断发展，很多企业在生产新车时都会引入“基于安全的轻量化设计”的理念。
随着轻量化研究的不断深入和优化技术的不断成熟，实现这样的理念已经不再困难。
本文研究的碳纤维复合材料优化技术以汽车零部件为研究对象，软件为优化软件，通过合理的优化方法得到最佳的优化结构。
用碳纤维复合材料代替钢材，分析零件在运动条件下的受力情况，权衡新旧材料的优劣。 从目前的优化设计来看，存在优化不彻底的情况。

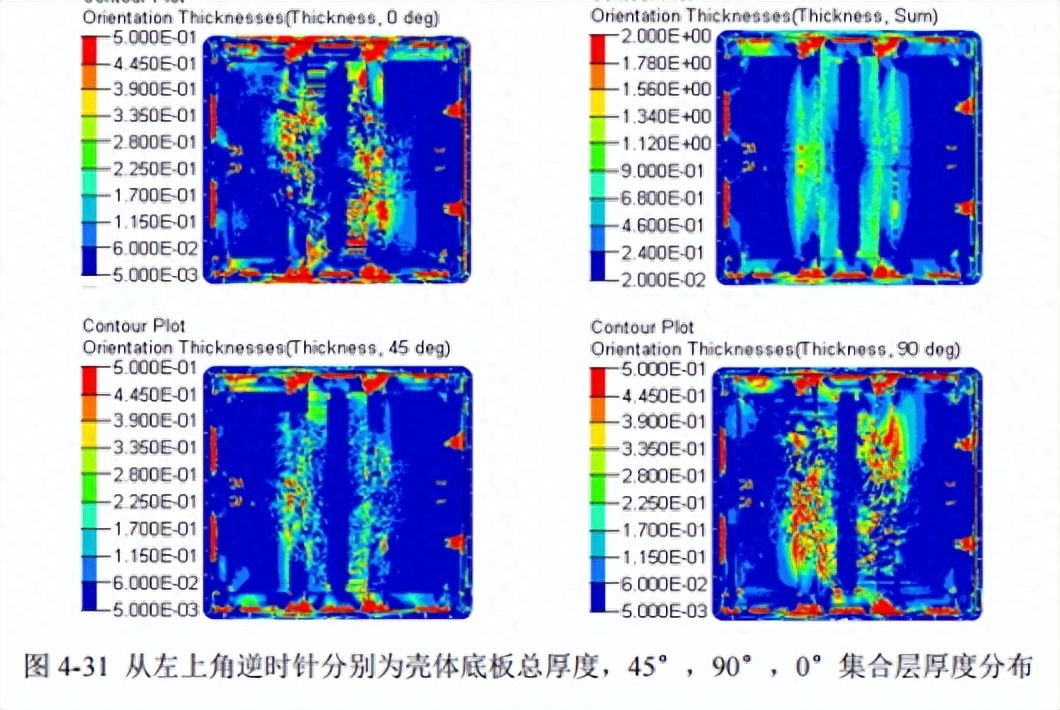

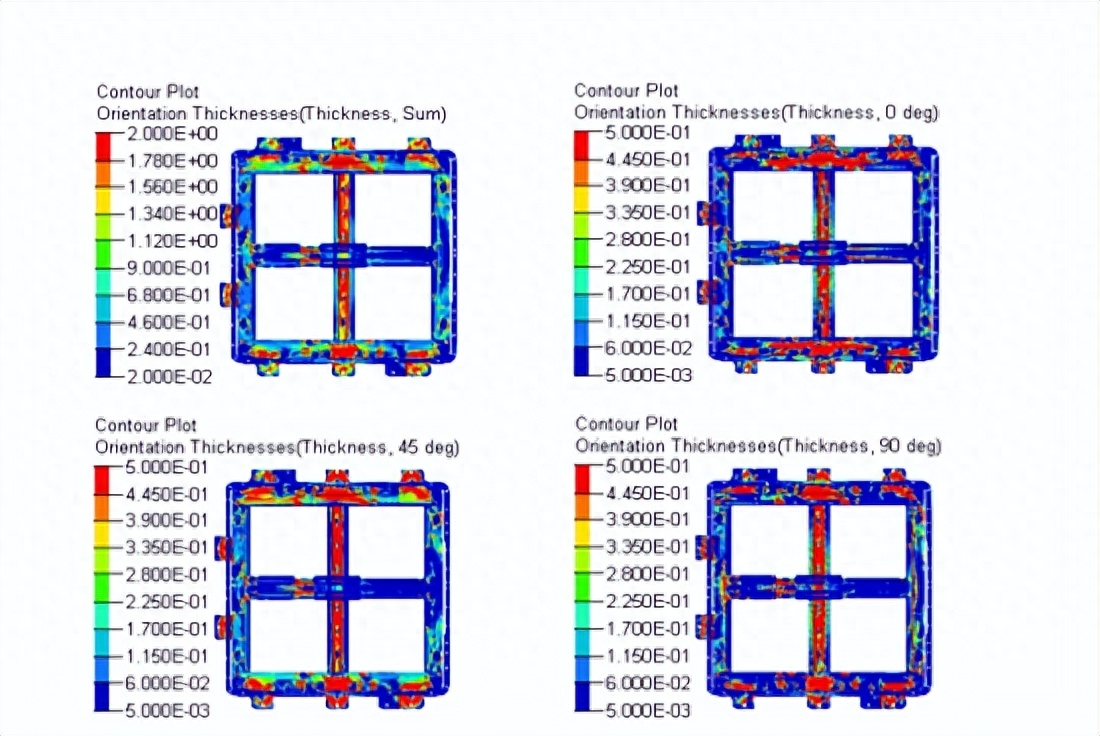

应用新的优化方法，结合对该车电池箱壳体和悬架摆臂结构的具体分析，实现了电池箱壳体和悬架摆臂结构的优化。
轻量化效果明显。 复合材料的定义是将具有不同性能的材料以某种方式层叠在一起。 这些具有不同性质的材料可以是各向异性的或不同的材料。
此类材料是通过一系列方法形成的新型性能材料。 这种材料的性能在一定程度上优于单独的层状材料，因此复合材料增加了层状结构的刚度、强度等性能。
每种构件材料称为复合构件，构件结构由基体和增强材料两部分组成。 基体材料在材料中起辅助作用。 它可以粘合纤维材料，传递载荷并防止纤维损坏。
增强材料在材料中起着关键作用，提供强度和刚度。
如果基体材料与增强材料粘结良好，可以获得性能较好的界面（基体与增强材料之间的粘结表面），复合材料的性能也会得到改善。
复合层压结构
层压板是由单层板按纤维方向用树脂粘合在一起，然后加热固化而成的板状结构。 层压板通常由许多单层板组成，相邻两块单层板的纤维方向一般不同。

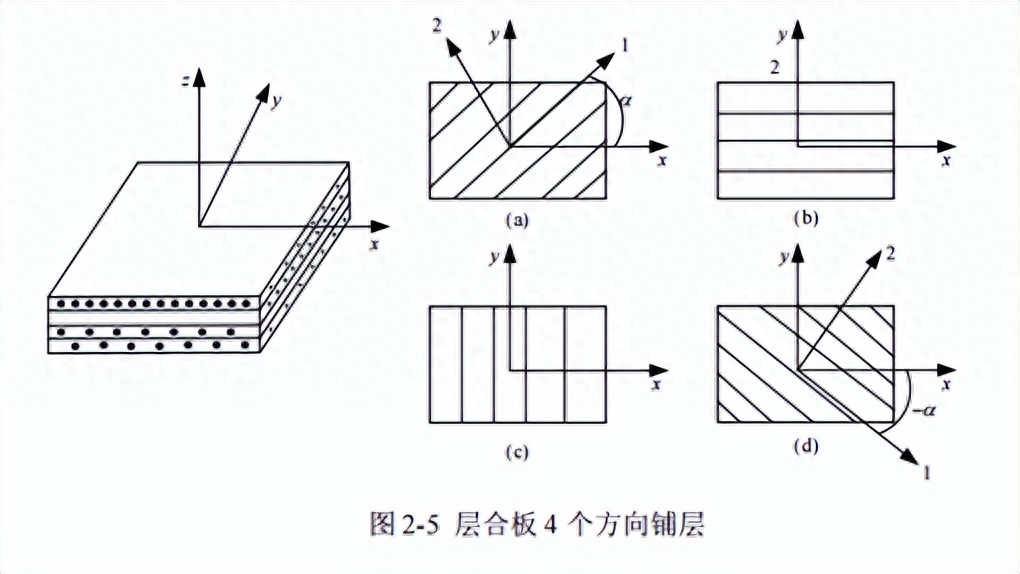

假设1轴与x轴夹角为α，则x顺时针方向1轴与x轴夹角为α，逆时针方向1轴与x轴夹角为α，如图图 2-5。
例如，铺设四层单层板时，(a)至(d)层的角度分别为α、0°、90°和-α。

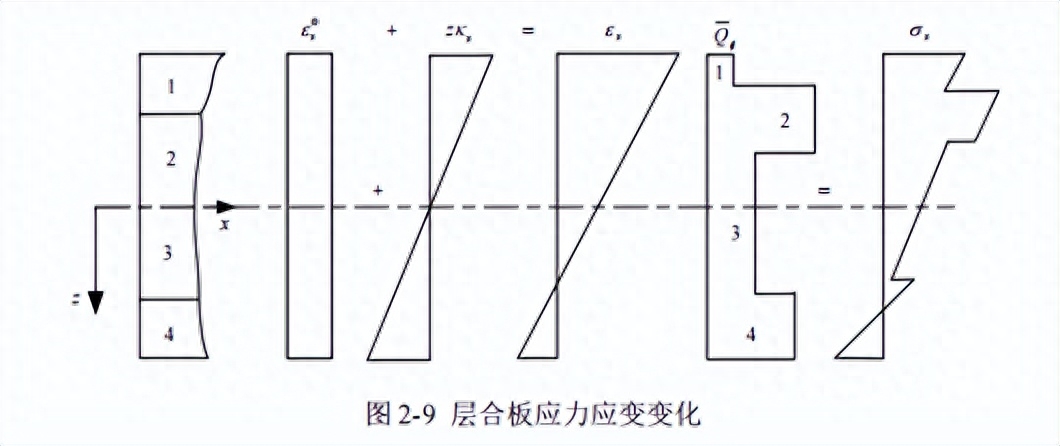

层压板是各向异性材料，其结构比单层板稍微复杂一些。 因此，层压板在分析力时受到许多限制。 同时，层压板中的铺层方向可以根据受力情况进行设计。

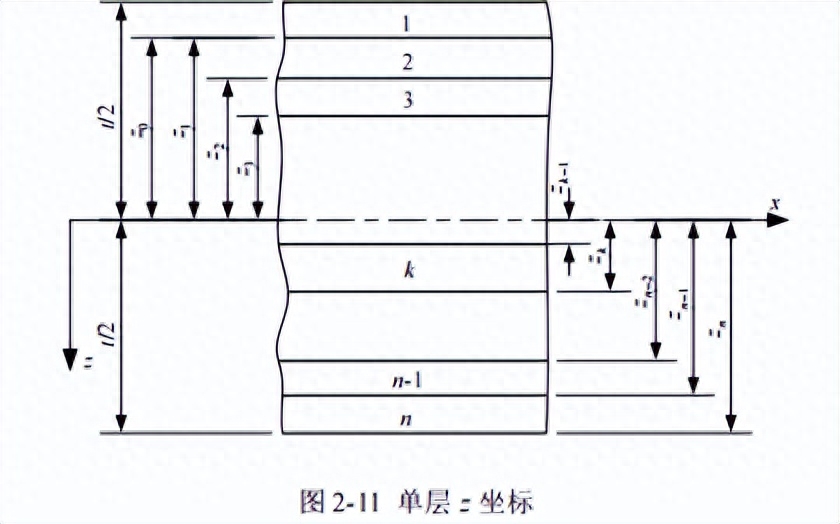

层压板理论的基本假设是层压板是由许多单层板粘合在一起组成的。 如果每块单层板的厚度设置得很小，那么层压板就是薄壁结构。 层合板理论基于薄壁结构。 理论基础上发展起来的。

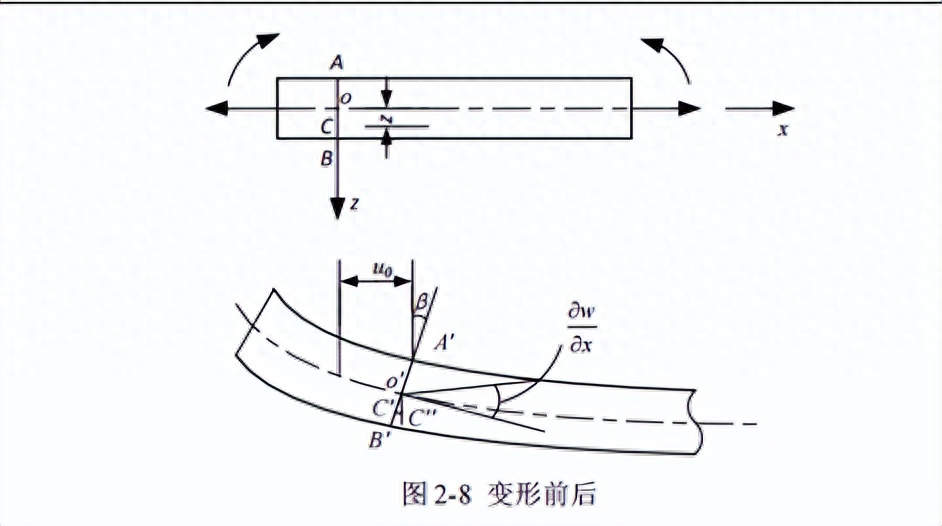

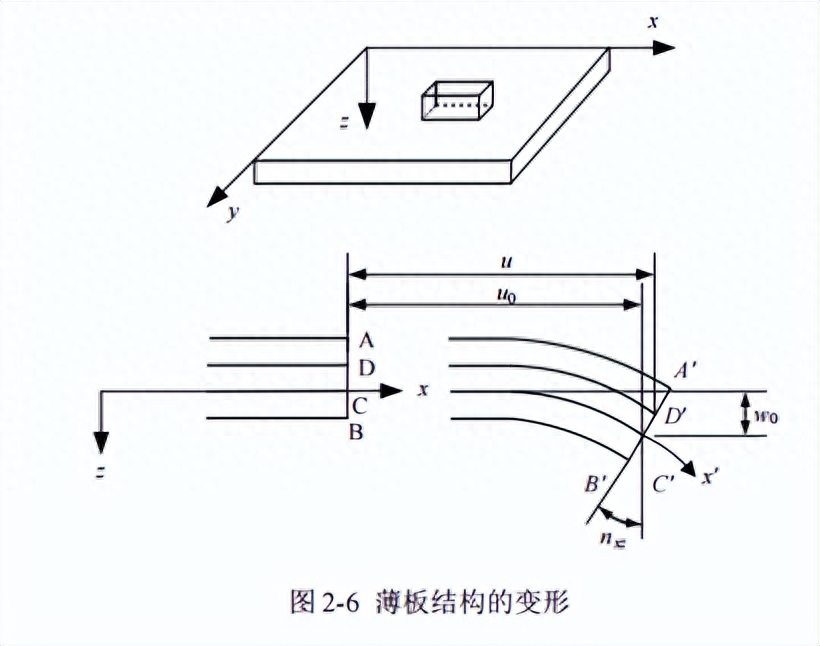

有些理论在实际中无法实现，因此需要做一些假设：（1）单层板在最理想的状态下相互粘合，层间夹层的厚度几乎为零。 没有间隙。 (2)层压板的厚度很小。 假设一条线垂直于板上的表面。 变形后，线仍然垂直于该表面，并且线的长度没有改变汽车钢材质量，因此εz=0。 (3)层压板变化前后的变化很小，受力后材料中的应力和应变成为线性关系，即层压板的材料是胡克定律材料。
有限元法基本思想解析
在工业快速发展过程中，一些大型工业装备、大型水利工程、精密加工仪器、复杂设施建设等结构逐渐进入人们的视野。
在这些机构的设计和开发过程中，需要深入了解载荷作用下的应变和位置条件、流场、磁场等，例如三峡的应变地震期间的大坝位移汽车钢材质量，以及飞机飞行期间的流体运动。 动力学分析、卫星运行过程中磁场的影响等。
使用传统方法解决这些问题时，会对物理对象做出连续性假设、形状假设等，然后用理论方法求解，得到问题的连续解。
但由于该方法在实践中与理论上存在较大差距，因此有限元法成为解决该问题的方法。

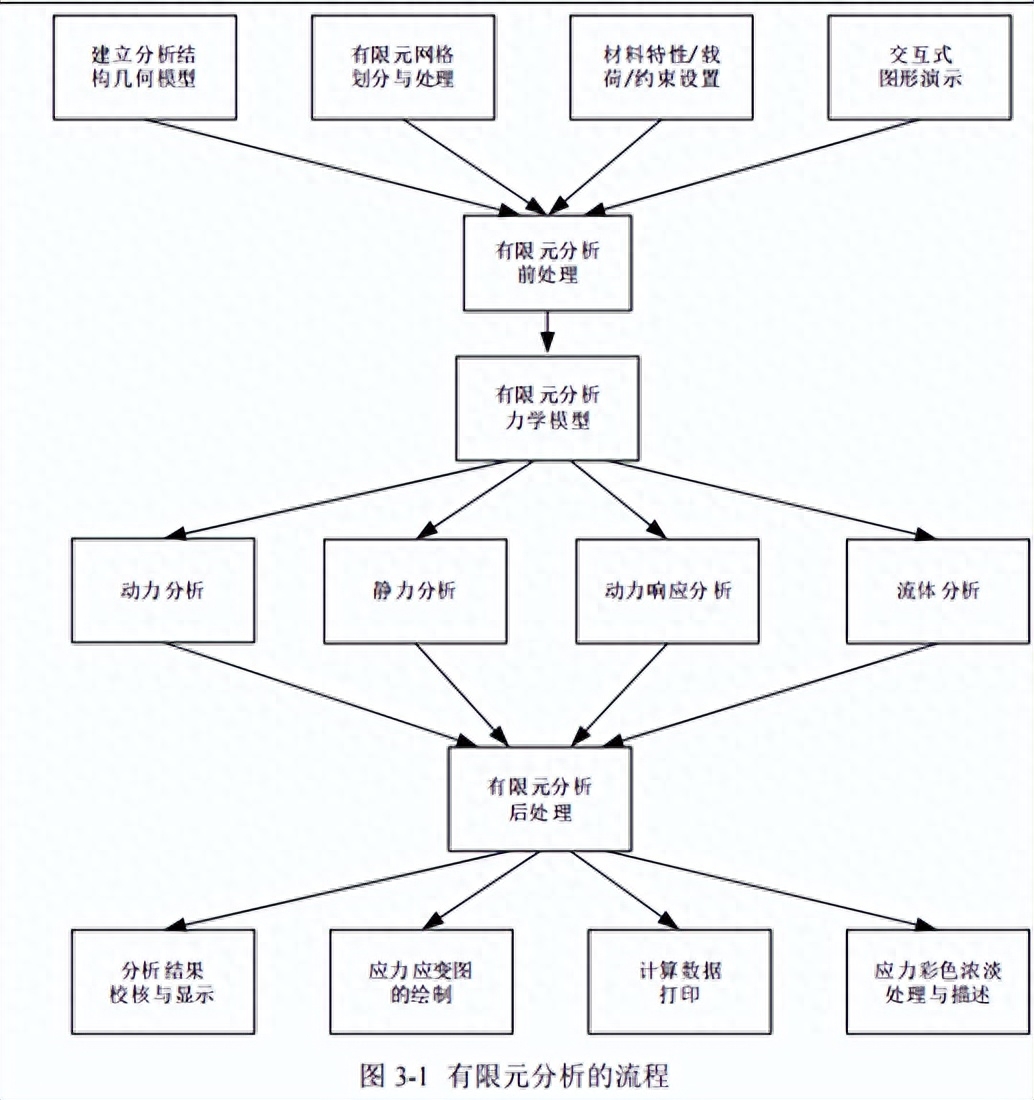

有限元法的基本思想
有限元法是随着计算机的发展而发展起来的一种近似数值方法。 该方法首先应用于航空航天工程中的矩阵分析，以求解航空航天零件中力与位移的关系。

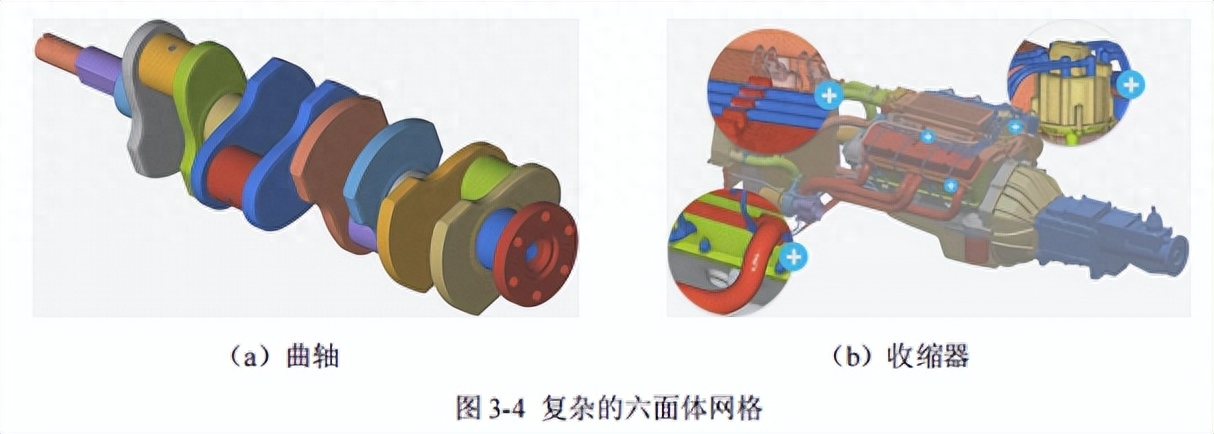

其基本思想是将一个连续体等分为（或不等）有限个单元，然后通过1D单元、2D单元或3D单元将有限个单元连接起来。
通过对元素进行分析，得到总体分析结果。 这是将复杂整体转换为单个有限元体的近似解。 这种离散特性是有限元分析方法的关键。
有限元法的特点及应用
有限元的特点是连续体被划分为许多独立的个体单元。 通过分析独立的个体单元，可以获得整体的近似值。 它应用广泛，可以解决非均匀材料的流体力学和应力分析。
随着计算机技术的不断发展，有限元方法已与许多三维软件相结合。 例如，ANSYS软件可以在模块中进行建模和优化。

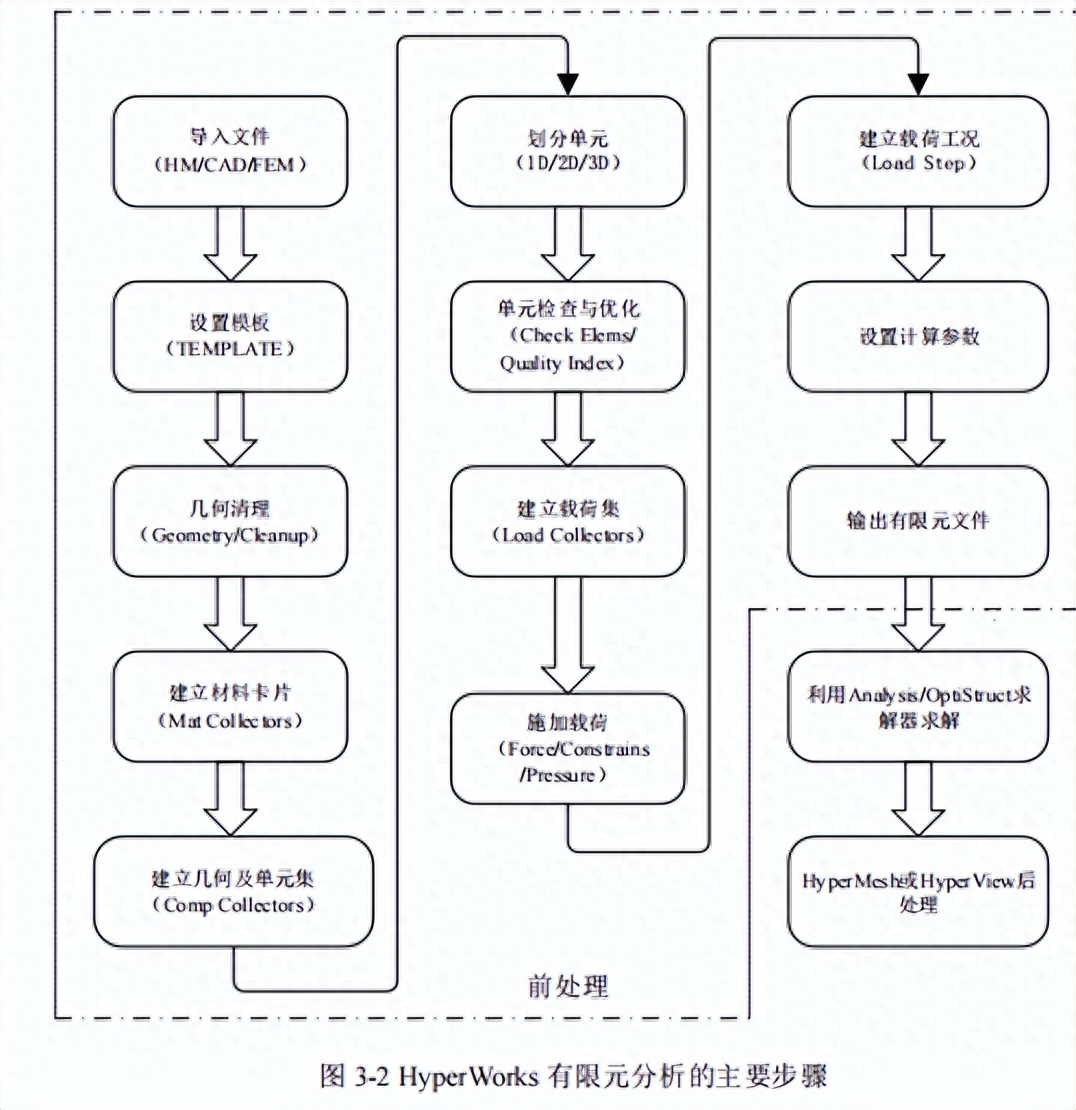

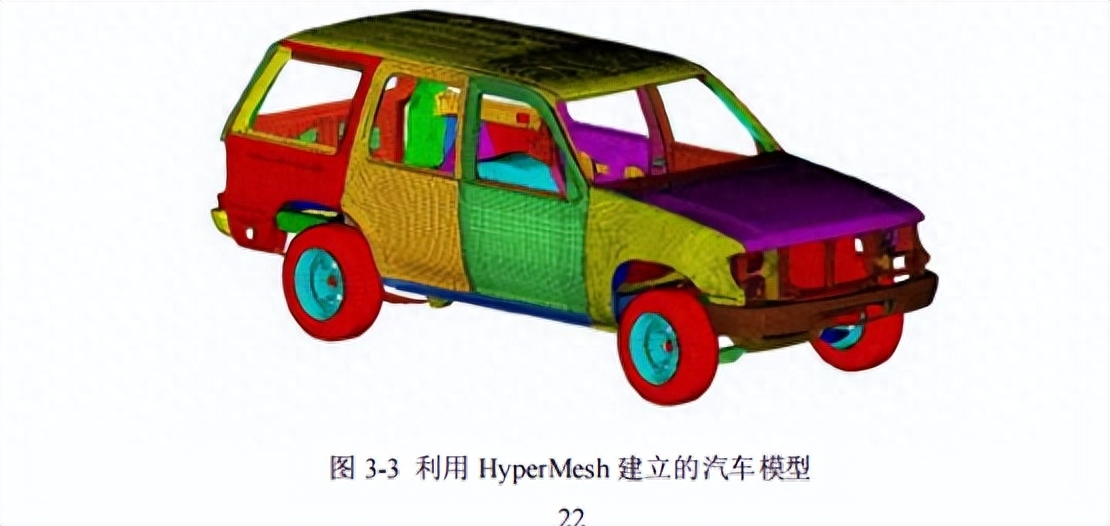

软件可以利用预处理器进行零件的有限元分析，利用求解器进行优化设计等。
市场上有很多有限元软件，充分说明了有限元方法的优点。 同时，使用这些有限元软件可以在短时间内改善产品性能，提高市场竞争力。

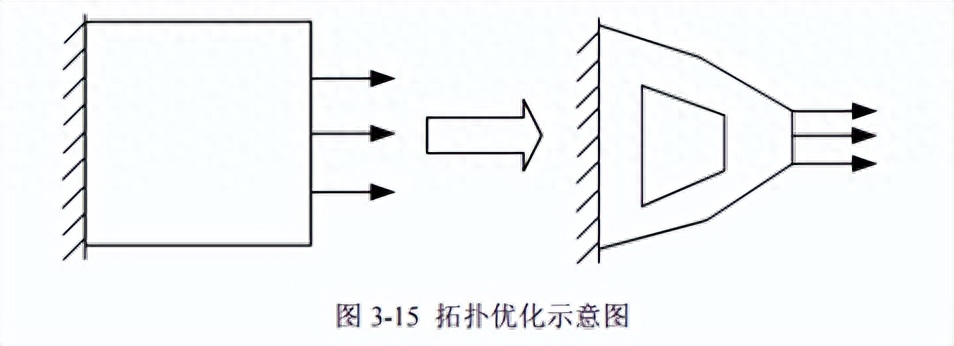

整体拓扑优化
悬架臂在整体拓扑优化中会受到很多约束。 例如，汽车在行驶时会受到制动条件、转弯条件和垂直条件的影响。
这些条件将以约束的形式出现在优化设置中。 设计变量和目标函数需要根据实际优化需求来考虑。
图5-4中绿色区域为优化设计区域，其他部分添加约束和载荷。 整体拓扑优化完成后，一共进行了43次迭代，优化后的模型（域值）=0.15。

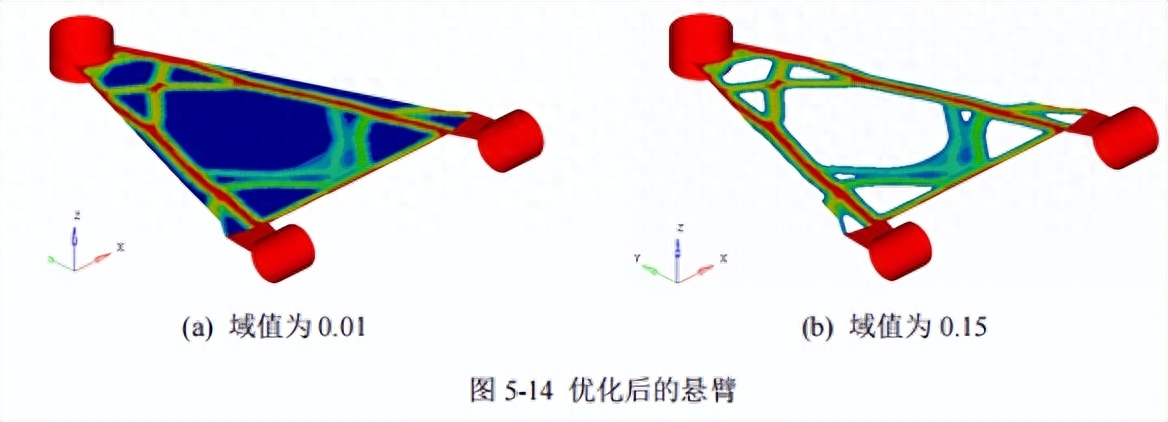

这样做的目的是删除对受力影响不大的密度单位组，即去掉多余的部分。 优化后的模型如图5-14(b)所示。 (a)是阈值为0.01的云图像。 。
总结：
随着经济的不断发展和交通系统的全面完善，汽车工业迅速发展，复合材料在汽车上的应用越来越多。 轻量化理念深入人心，汽车对复合材料的需求旺盛。 零部件轻量化设计是未来几年汽车行业的发展趋势和重要发展前景。
迄今为止，已有相当多的企业将复合材料投入到汽车的各个零部件中，并将优化设计理论和研究方法融入到设计过程中。
因此，更深入地研究优化设计方法对于当前的发展趋势具有相当的理论价值和现实意义。
本文作者收集并研究了国内外复合材料在汽车上的应用以及复合材料优化技术在汽车领域的应用。 他们基于对复合材料优化设计的研究，系统总结了自己的研究内容。 和扩展。
参考：
[1] 冯琪，范俊峰，王斌，凌天军． 汽车轻量化技术与节能环保[J]. 汽车技术与材料，2010(2)。
[2]刘伟彦，王树伟。 轻量化技术在汽车车身中的应用[J]. 汽车工程师，2011（2）。
[3] 赵明浩，王成明． 汽车轻量化技术应用及发展趋势[A]. 河南省汽车工程学会第七届科研学术研讨会论文集[C]，2010年。
[4]蒋鼎峰. 复合材料与汽车(1)[J]． 制造技术与材料MTM，2009（10）：48-51。
[5]韩鹏. 碳纤维复合材料发动机罩优化设计研究[D]. 长春，吉林大学，2011。
