中国科学院冶金研究所核电材料腐蚀研究组在国家自然科学基金（）和国家科技重大专项（-004-002）的支持下，研究了表面效应粗糙度对核电站主管道用316LN不锈钢在高温高压水中CF行为的影响影响。 研究发现，表面粗糙度对316LN不锈钢环境疲劳效应的影响与应变速率有关。 高应变率下不同表面粗糙度样品的环境影响接近，低应变率下环境影响随着表面粗糙度的增大而减小。 主要原因是毛坯试样表面附近塑性变形层的存在促进了Cr的扩散钢材疲劳性能钢材疲劳性能，低应变速率下富Cr氧化层的形成减弱了环境破坏，抑制了变形过程中裂纹的生长。层。 相关研究成果发表于2022年209期。

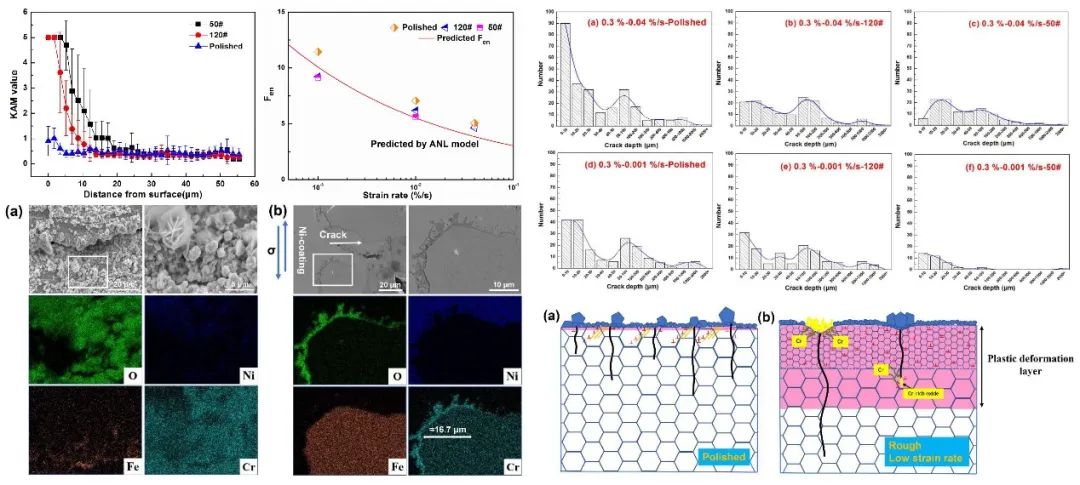

不同表面粗糙度样品的近表面残余应变分布及环境疲劳修正系数Fen； 粗糙样品表面和截面的元素EDS表面分布图； 裂纹深度分布； 疲劳裂纹扩展模型
（核电结构材料环境疲劳性能评价课题组供稿）
