生产流程
1、钢是如何制造的？
炼钢的主要任务是根据钢型的质量要求，将钢中的碳和合金元素含量调整到规定的范围，并将P，S，H，O，N等杂质的含量降低到允许的限度。炼钢过程本质上是一个氧化过程，装料中多余的碳被氧化，燃烧成CO气体逸出，其他Si，P，Mn等被氧化成炉渣。S部分进入炉渣，部分产生SO2排放。当钢水成分和温度达到工艺要求时，就可以生产出钢。为了去除钢中多余的氧气并调整化学成分，可以添加脱氧剂和铁合金或合金元素。等待氧化进入
2、转炉炼钢简介
从鱼雷卡车运来的铁水可以脱硫，除渣剂等处理方法可以倒入转换器作为主要装料材料，加上不到10%的废料。然后，将氧气吹入转炉燃烧，铁水中多余的碳被氧化并释放出大量热量，当探针测量达到预定的低碳含量时，它停止吹氧并产生钢。通常，在钢包中需要脱氧和成分调整操作;然后将碳化的稻壳扔在钢水表面，以防止钢水被氧化，并且可以将其送到连铸或模具铸造区域。对于高要求钢种，底部吹氩气，RH真空处理，粉末喷涂处理（喷涂SI-CA粉末和变性石灰）可以有效减少钢中的气体和夹杂物，并具有进一步减少碳和硫的效果。这些炉外精炼措施之后还可以对成分进行最终微调，以满足对高质量钢的需求。以下废料。
3、第一次轧制
模具铸钢锭采用热装热送的新工艺，进入加热炉，然后轧入主轧机和钢坯连续轧机轧成一次轧制产品如板坯、管坯、小钢坯等，经过切割头、切尾、表面清洗、（火焰清洗、研磨）等优质产品还需要剥离和检查初级轧坯， 并通过检查后进入仓库。目前，初级轧机的产品包括初级轧制板坯、轧制坯、氧气瓶用钢坯、齿轮用圆管坯、铁路车辆车轴毛坯、成型用钢。初级轧板坯主要作为原料供应给热轧机;除部分轧制坯料外，主要作为原料送往高速线材轧机。由于连铸板的先进性，对初级轧制板的需求大大减少，因此将上述其他产品改用。
4、热连轧
以连铸板坯或一轧板坯为原料，由步进加热炉加热，高压水除垢进入粗轧机，粗轧物料通过切割头、尾部，然后进入精轧机，实行电脑控制轧制，轧制后最终通过层流冷却（电脑控制冷却速度）和卷取机绕线， 变成直发风。直毛卷曲的头部和尾部常呈舌状和鱼尾形，厚度和宽度精度较差，边缘常有波浪形、折边、塔形等缺陷。它的卷筒重量比较重，钢卷的内径为760mm（一般管材行业喜欢使用）直毛辊经过切割头、切尾、切削刃、拉直和调平的多次加工后，再进行切割或反冲，即变成：热轧钢板、平板热轧钢卷、纵向切割带等产品。如果将热轧的整个线圈洗除去氧化皮并涂油，则成为热轧酸洗线圈。该产品有局部更换冷轧板的倾向，价格适中，深受广大用户的喜爱。控制轧制，
5、冷连轧
以热轧钢卷为原料，酸洗后除去氧化皮进行冷连续轧，成品被轧制成硬质卷材，由于冷硬化引起的连续冷变形使轧制卷材的强度、硬度上升，韧性指数下降，所以冲压性能会变差，只能用于简单变形的零件。轧制卷材可用作热浸镀锌设备的原材料，因为热浸镀锌装置配有退火线。轧制卷材的重量一般为6~13.5吨，钢卷内径为610mm。
通常，冷连续轧板和卷材应通过连续退火（CAPL单元）或连帽炉退火进行退火，以消除冷加工硬化和轧制应力，并达到相应标准中规定的机械性能指标。
冷轧钢板的表面质量、外观和尺寸精度均优于热轧板，其产品厚度0.薄至18mm左右，因此受到广大用户的青睐。以冷轧钢卷为基板的产品深加工成为高附加值产品。如镀锌、热浸镀锌、耐指纹镀锌、彩涂钢卷及减振复合钢板、PVC层压钢板等，使这些产品具有外形美观、耐腐蚀性高等优良品质，得到了广泛的应用。冷轧钢卷必须在退火后进行精炼，包括切割头，尾部，切削刃，调平，校平，复卷或分切板。冷轧产品广泛应用于汽车制造、家电、仪表开关、建筑、办公家具等行业。打包后每个钢包的重量为3至5吨。平分辊的重量一般为3~10吨/卷。钢卷的内径为610mm。分层
大多数钢材加工
是通过压力加工，使加工后的钢（钢坯、钢锭等）产生塑性变形。根据钢材加工温度的不同，有冷加工和热加工两种。钢的主要加工方法有：
轧制：金属坯料通过一对旋转辊的间隙（各种形状），由于轧辊的压缩，材料截面减小，长度通过压力加工方法增加，这是生产钢材最常用的生产方法，主要用于生产型材， 板材、管道。分为冷轧、热轧。
锻造：一种压力加工方法，利用锻锤的往复冲击或压力机的压力将毛坯改变成我们需要的形状和尺寸。一般分为自由锻造和模锻，常用于生产大材料、毛坯等截面尺寸大的材料。
拉拔：是将轧制的金属毛坯（型式、管材、产品等）拉过模具孔，减少长度，增加模具孔的长度，主要用于冷加工的加工方法。
挤压：是将金属置于密闭的挤压圆筒中，施加一端的压力，使金属从指定的模具孔中挤出，得到与成品相同形状和尺寸的加工方法，主要用于生产有色金属材料。
6、钢的机械性能
6.1 拉伸试验
拉伸试样
将按标准制备的安装在拉力试验机的卡盘中薄钢材原材料，缓慢地对试样施加单轴拉伸应力直至试样被拉出的试验称为拉伸试验。
6.1.1 强度
在外力的作用下，金属材料抵抗变形和断裂的能力称为强度。强度指标包括：比例极限、弹性极限、屈服强度、拉伸强度等。
6.1.2 刻度限制
对金属施加拉力，金属有一个阶段，其中力和
变化形成一条直线，该级的最大极限载荷为Pp除以试样的原始横截面积，即比例极限，用σ p表示。
6.1.3 弹性极限
金属在外力的作用下变形，外力被除去后，可以完全恢复原来的形状，这种变形称为弹性变形。金属能保持弹性变形的最大应力称为弹性极限，以σe表示。
6.1.4 抗拉强度
试样拉伸时，拉伸前的最大载荷除以原始截面积所获得的应力，称为拉伸强度，用σb表示。当材料的外应力大于其抗拉强度时，就会发生断裂。因此，σb越高，它能承受的不破裂的外部应力就越大。
国外标准结构钢常按抗拉强度分类，如SS400，其中400表示最小值σb是指超高强度钢的σb≥钢。
6.1.5 收益率
屈服比是屈服强度与拉伸强度的比值（σs/σb）。屈服比越高，材料的强度越高，屈服比越低，塑性越好，冲压成型性越好。例如，深冲钢板的屈服比为≤0.65。
弹簧钢一般在弹性极限内服役
范围广，在载荷作用下不允许产生塑性变形，因此要求弹簧钢具有尽可能高的弹性极限和屈服比（σs/σb≥0.90)除了疲劳寿命和抗拉强度与表面质量往往有很大关系。
6.1.6 可塑性
金属材料在被力破坏之前可以承受永久变形的特性称为可塑性。塑料指标通常以伸长率和横截面收缩率表示。伸长率和横截面收缩率越高，塑性越好。
7、冲击韧性
对于具有一定尺寸和形状的金属试样，当它被冲击载荷破坏到指定类型的冲击试验上时，所消耗的冲击功在试样槽的单元截面上称为冲击韧性，以αk表示。目前，常用的10×10×55mm，带有2mm深V型缺口夏氏冲击试样，直接采用冲击功率（J焦耳值）AK代替αK值。因为单位面积的工作影响没有实际意义。冲击功率对检查金属材料在不同温度下的脆性转化最为敏感，实际使用条件下的灾难性破损事故往往与材料的冲击功率和使用温度有关。因此，在相关标准中，往往规定了一定温度下的冲击功率值是多少，还规定FAT（断裂区转换温度）低于一定温度的技术条件。所谓FAT，即一组冲击试样在不同温度下冲击断裂后，对冲击断裂进行评价，当脆性裂缝占总面积的50%时相应温度。由于钢板厚度的影响，对于厚度为≤10mm的钢板，可以获得3/4的小冲击试样（7.5×10×55mm）或1/2小尺寸冲击试样（5×10×55mm）。但是，必须注意的是，在相同规格和相同温度下的影响工作值可以相互比较。只有在标准规定的条件下，才能将标准冲击试样的冲击功按照标准转换方法转换成标准冲击试样，然后相互比较。韧性以αk表示
8、硬度测试
金属材料抵抗压头（硬化钢球或金刚石压头，具有1200锥体或角锥）对表面的能力称为硬度。根据测试方法和适用范围的不同，硬度可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度和显微硬度、高温硬度等。
冶金产品常用于布氏硬度和洛氏硬度。
9、宝钢企业标准（Q/BQB）
）。钢种
在宝钢的企业标准中大致可以分为三个来源：即移植自日本JIS标准的钢种、德国DIN标准和自主研发的钢种。从日本JIS标准移植的钢种编号一般为S（钢）;从DIN标准移植的钢种通常以ST开头（斯塔尔德语中的“钢铁公司”）;宝钢自己开发的钢数一般以宝钢的拼音首字母B开头，即来自日本的JI。
10、热连轧和冷连轧钢板和钢带结构
结构钢一般按强度分类，钢级中的数字通常代表抗拉强度的最低值。因为这种类型的钢经常被用来制造结构件，所以它被称为结构钢。结构钢的强化机理倾向于减少碳和增加锰固溶强化铁素体，细化珠光体并添加微合金沉淀强化，沉淀强化和细晶强化，以确保在提高强度的同时，仍保持良好的韧性，塑性指数和良好的焊接性能。
一、原料
钢铁的来源是铁矿石，即
铁元素（Fe）存在于自然界中，纯铁在自然界中并不存在，铁矿石主要分为磁铁矿、赤铁矿、褐铁矿三种，这些都是氧化铁，区别在于它们被氧化了。铁矿石中的铁含量越高越好，理论上铁矿石中铁含量最高的是72%左右，铁含量在60%以上称为富铁矿石。铁矿石首先在炉中还原成铁（磨铁），然后送往炼钢炉进行脱碳和精炼成钢，废钢也可以在炼钢炉中熔化和再生。一般来说，钢是由不同性质和形状的货物根据用途制成的，称为钢制品。通常钢铁制品是铁矿石还原、熔炼成铣铁（铣削）、铣铁精炼成钢（炼钢）、钢材再轧制、加工后制成各种钢制品，广义钢制品包括铸铁、铸钢、锻钢制品和钢加工制品。
在讨论钢铁的原材料之前，首先要弄清楚，钢和铁有什么区别？有不同的成分吗？在日常生活中，人人总是把钢和铁联系在一起，因为“原来可见的钢和钢铁应该是一种物质;其实，从科学的角度来看，钢和铁略有不同，它们的主要成分是铁，但其中所含的碳量是不同的。我们通常称碳含量超过2%的“生铁”，低于此值称为“钢”，因此，在冶炼钢的过程中，含铁矿石首先在高炉（高炉）中冶炼成生铁水，然后熔化的生铁然后在炼钢炉中精炼成钢。
原料
生产所需的钢材分为四大类，分别讨论：第一类讨论含铁的各种矿石原料;第二类是煤和焦炭;第三类讨论在冶炼过程中用于制造炉渣的助焊剂（或助焊剂），例如石灰石;最后一类是各种辅助原料，如废料、氧气等。
二、铁矿石的种类和分布
从理论上讲，任何含有铁或铁化合物的矿石都可以称为铁矿石。然而，在工业或商业上，铁矿石不仅必须含有铁成分，而且还必须具有使用价值。但是，由于很难绝对确定，因此很难在工业上建立铁矿石的标准。例如，欧洲生产的铁矿石质量差，铁含量低，只是因为找不到好的矿石，所以他们称之为矿石铁矿石;目前，由于高铁含量的矿石质量高薄钢材原材料，澳大利亚目前有大量的矿石库存，因此欧洲使用的矿石种类在澳大利亚一直被认为是毫无价值的。那么，欧洲使用的铁矿石就不被美国的钢铁工业认为是铁矿石了。例如，由于现在工业技术的进步，过去被认为铁含量过低且没有使用价值的矿石已经开发出许多廉价的方法来丰富矿石的铁组分，因此这些低铁矿石已成为有价值的铁矿石。于是我们总结了一个结论，即工业中铁矿石测定的标准随着区域供求关系、工业技术标准和运输条件的变化而变化。按照现行标准，矿石中的平均铁含量约为25%以上，这被称为具有使用价值的铁矿石。

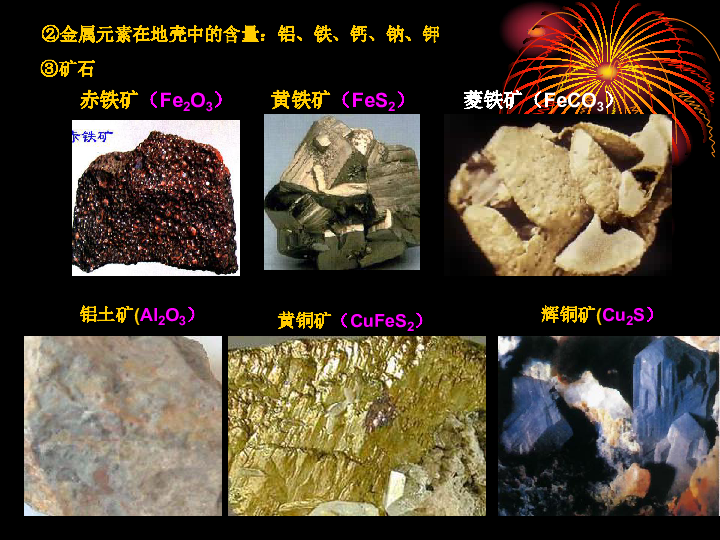

铁以化合物的状态存在于自然界中，特别是在氧化铁的状态下。现在提出几种比较重要的铁矿石来说明：（前三种是主要品种）。

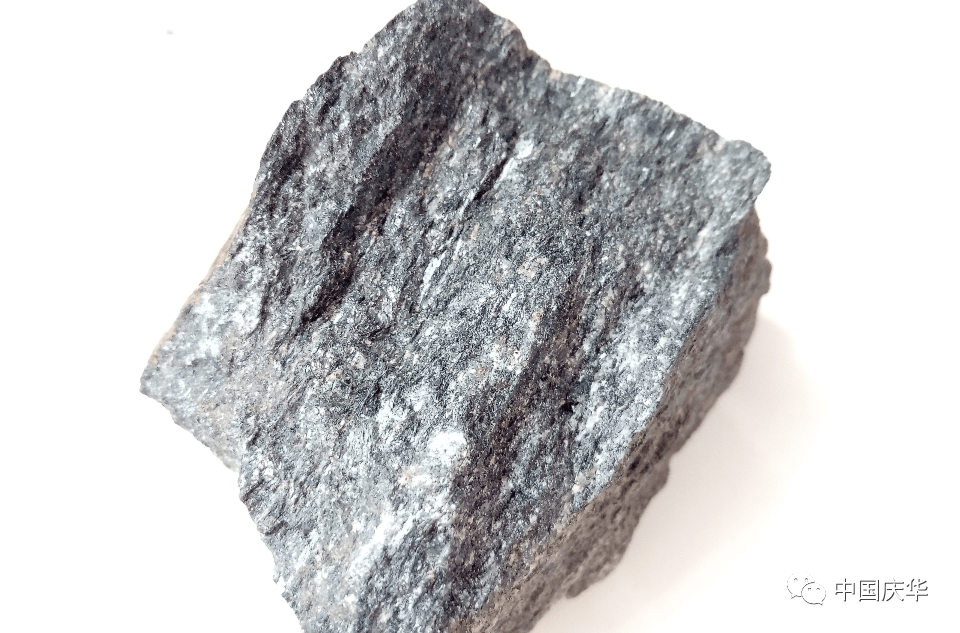

（1)磁铁矿（）是一种氧化铁矿石，主要成分是Fe3O4，是Fe2O3和FeO的复合物，黑灰色，比重约为5.15，含有Fe72.4%，O27.6%，磁性。在选矿（）时可以使用磁选法，加工非常方便;然而，由于其精细的结构，它的还原性较小。经过长时间的风化，它变成赤铁矿。
（2)赤铁矿（）也是氧化铁矿石的一种，主要成分是Fe2O3，呈深红色，比重约为5.26，含Fe70%，O 30%，是最重要的铁矿石。由于其自身的结构条件，可分为许多类别，如红铁（红）、镜铁矿石（）、云母铁矿石（）、粘土赤铁矿（红赭石）等。
（3)褐铁矿（）是一种含有氢氧化铁的矿石。它是铁词汇表（）HFeO2和鳞状铁矿石（）FeO（OH）两种不同结构矿石的统称，有人将其主要成分的化学式写成m，显示土黄色或棕色，含Fe约62%，O 27%，H2O 11%，比重约为3.6~4.0，其中大部分附着在其他铁矿石上。
（4)铁矿石（）是一种含有碳酸铁的矿石，主要成分是FeCO3，其呈蓝灰色，比重约为3.8。这种矿石中的大部分含有大量的钙和镁盐。由于碳酸盐在约800至900°C的高温下吸收大量热量并释放出二氧化碳，因此我们大多在将这种类型的矿石添加到高炉之前对其进行焙烧。（5)硅酸铁矿石（Iron）这种矿石是复合盐，没有一定的化学式，成分变化很大，一般呈深绿色，比重约为3.8。它的铁含量低，是一种较差的铁矿石。
（6)硫化铁矿石中含有FeS2，其中FeS2仅含有46.6%的Fe和53.4%的S。它呈灰黄色，比重约为4.95至5.10。由于这种矿石通常含有许多其他更有价值的金属，如铜（），镍（），锌（锌），金（金），银（）等，因此经常被用作其他金属冶炼工业的原料;而且由于它含有大量的硫，它经常被用来提取硫磺，铁已经成为副产品，所以实际上不能称为铁矿石。
铁在地表分布非常广泛，储量也极为丰富，几乎所有的岩石和动植物遗骸都含有少量的铁;根据地质学家的估计，大约4%到5%的地壳是铁。
虽然这种含铁材料中只有很小一部分是有价值的铁矿石，但其库存已经非常丰富。目前没有可靠的数字来估计地球上的铁矿石库存。目前，已发现的主要铁矿石生产国有美国、加拿大、巴西、澳大利亚、南非、印度、法国、英国、瑞典、西班牙、苏联俄罗斯、中国、委内瑞拉等。
我国铁矿石资源有两个特点：一是矿产量少，劣质矿石储量占总储量的80%;其次，具有多元素共生的复合矿石较多。此外，矿体复杂，一些较差的铁矿床是上部的赤铁矿，下部是磁铁矿。
（1)东北铁矿东北主要是鞍山矿区，是目前我国最大的储量矿区，大型矿体主要分布在辽宁省鞍山（包括大弧山、樱桃园、鞍山东西鞍山、弓长岭等）、本溪（安芬、弯头山、通远炮台等），部分矿床分布在吉林省通化附近。鞍山矿区是鞍钢和本港的主要原料基地。东北确实是铁矿石
鞍山矿区矿石的主要特点：
1)除了极少数的富矿外，约98%的储量是贫矿，含铁量为20~40%，平均约为30%。必须经选矿处理，选后铁含量可达到60%以上。
2)矿矿物主要是磁铁矿和赤铁矿，有些是假想的赤铁矿和半假想的赤铁矿。其结构致密而坚硬，脉石分布均匀致密，选矿难度较大，矿石还原性差。
3)矿脉石矿物主要由石英岩组成，SiO2在40%至50%之间。但本溪通远宝铁矿石是一种自溶性矿石，其碱度（Ca+Mg/SiO2)在1以上。含锰1.29~7.5%可代替锰矿。
4)矿中含有很少的S、P杂质，而本溪南芬铁矿石的P含量很低，是冶炼优质生铁的良好原料。
（2) 华北铁矿主要分布在河北省宣化、迁安、邯郸地区，邢台地区武安矿村，以及内蒙古、山西。是首钢、宝钢、太钢和邯郸、宣化、阳泉等钢铁厂的原料基地。主要分布在河流中
迁銮矿区矿石为鞍山型劣质磁铁矿，含酸性脉石，S、P杂质少，矿石选择性好。
邯郸兴矿区以赤铁矿和磁铁矿为主，矿石铁含量在40%~55%之间，脉石中含有一定的碱性氧化物，部分矿石S较高。
（3) 铁矿石在中央和
华南地区中南部的铁矿石以湖北大冶铁矿石为主，湖南湘潭、河南省安阳、河南省武阳市、江西海南岛、广东省等地储量可观，这些矿区已成为武汉钢铁的原料供应基地， 与大中型高炉地区相得益彰。中南部地区的铁矿石
大冶矿区是我国最早的矿区之一，主要包括铁山、金山淀、成超、灵乡等矿山，储量比较丰富。矿石主要是铁铜共生矿，铁矿物主要是磁铁矿，其次是赤铁矿，其他是黄铜矿和黄铁矿。矿石的铁含量为40-50%，最高为54-60%。脉石矿物包括方解石、石英等，脉石中SiO含量约28%，具有一定的溶剂（CaO/SiO2约为0.3），矿石中磷含量低，（一般0.027%），S含量高且波动较大（0.01-1.2%），并含有Cu（0.2-1.0%）和Co（0.013%-0.025%）等有色金属。矿石的还原性差，矿石烧结并集中到高炉中冶炼。
（4) 华东铁矿 华东铁矿产区主要从安徽省的芜湖到江苏省的南京，而
南山、鼓山、陶冲、眉山、凤凰山等地的矿山主要分布在安徽省芜湖市至江苏省南京市地区。此外，山东金陵镇等地还有丰富的铁矿石资源，是其他钢铁企业的原料供应基地。华东地区
武宁矿区的铁矿石主要是赤铁矿，其次是磁铁矿，还有一些硫化矿石，如黄铜矿和黄铁矿。铁矿石品位较高，一部分富矿（含铁50%-60%）可直接入炉冶炼，部分贫矿应选用选矿，烧结块状用于高炉。矿石的减少效果更好。脉石矿物有石英、方解石、磷灰石和金红石等，矿石中含有S、P杂质较高（P一般为0.5%，可达1.6%，眉山铁矿石平均含S可达2%-3%），矿石具有一定的溶剂（如凹山富矿的平均碱度和眉山可达到0.7-0.9)， 一些矿石含有有色金属，如V，Ti和Cu。
（5) 铁矿石 在其他地区
除上述地区的铁矿石外，中国西南和西北各省，如四川、云南、贵州、甘肃、新疆、宁夏等地，拥有丰富的各类铁矿石资源，是盘岗等大中型钢铁厂高炉生产的原料基地， 重钢和昆钢。
三、钢铁生产工艺
碳钢的定义和钢中的五行
含碳量小于2%的铁碳合金称为钢。碳钢中的五种元素是指化学成分的主要成分，即C，Si，Mn，SiP（碳，硅，锰，硫，磷）。其次，在炼钢过程中不可避免地会混合气体，其中含有O，H，N（氧，氢，氮）。此外，在铝硅脱氧过程中，钢水中必须含有Al，当Als（酸溶铝）≥0.020%时，还有细化晶粒的作用。
化学元素对钢性能的影响
1、碳（C）：钢的碳含量增加，
屈服点和抗拉强度增加，但塑性和冲击力降低，当碳0.超过23%时，钢的焊接性能变差，因此用于焊接的低合金结构钢，其碳含量一般不超过0.20%。高碳还会降低钢材的耐大气腐蚀性，而高碳钢在露天堆场容易生锈;此外，碳增加了钢的冷脆性和时效敏感性。
2、硅（Si）：在炼钢过程中加入硅作为还原剂和脱氧剂，因此镇静钢含有0.15-0.30%的硅。如果钢中的硅含量超过0.50-0.60%，硅被认为是合金元素。硅可以显著提高钢的弹性极限、屈服点和抗拉强度，因此被广泛用作弹簧钢。在淬火和回火结构钢中加入1.0-1.2%的硅，可使强度提高15-20%。硅与钼、钨、铬等的组合，具有提高耐腐蚀性和抗氧化性的效果，可制造耐热钢。含有1-4%硅的低碳钢具有极高的磁导率，用于电气工业中制造硅钢片。硅体积的增加会降低钢的焊接性能。
3、锰（Mn）：在炼钢过程中，锰是很好的脱氧剂和脱硫剂，一般钢的锰含量0.30-0.50%。当70%以上的0.加入碳钢中时，即使是“锰钢”，具有一般钢量的钢不仅具有足够的韧性，而且具有更高的强度和硬度，提高了钢的淬透性，并改善了钢的热加工性能，例如16Mn钢比A3的屈服点高出40%。锰含量为11-14%的钢具有极高的耐磨性，用于挖掘机铲斗、球磨机衬板等。锰的用量增加，削弱了钢的耐腐蚀性，降低了焊接性能。
4、磷（P）：一般来说，磷是钢中的有害元素，它增加了钢的冷脆性，使焊接性能变差，降低了塑性，使冷弯性能更差。因此，通常要求钢中的磷含量小于0.045%，对优质钢的要求较低。
5、硫：硫通常也是一种有害元素。使钢变热变脆，降低钢的延展性和韧性，并在锻造和轧制过程中引起裂纹。硫也不利于焊接性能，降低了耐腐蚀性。因此，通常要求硫含量小于0.055%，要求优质钢材小于0.040%。在钢中添加0.08-0.20%的硫可以提高切削加工性，俗称易切削钢。
6、铬（Cr）：在结构钢和工具钢中，铬显着增加强度，硬度和耐磨性，但也降低可塑性和韧性。铬还可以提高钢的抗氧化性和耐腐蚀性，因此它是不锈钢和耐热钢的重要合金元素。
7、镍（Ni）：镍可以提高钢的强度，同时保持良好的塑性和韧性。镍对酸碱具有很高的耐腐蚀性，并且在高温下具有防锈和耐热性。然而，由于镍是一种稀缺资源，应尽可能多地使用其他合金元素来代替镍铬钢。
8、钼（Mo）：钼可以细化钢的晶粒，提高淬透性和热强度，并在高温下保持足够的强度和抗蠕变性（高温下的长期应力，变形，称为蠕变）。在结构钢中添加钼可以改善机械性能。它还可以抑制合金钢因火灾而变脆。可以改善工具钢的发红。
9、钛（Ti）：钛是钢中的强脱氧剂。它可以使钢的内部组织致密，细化晶粒力;降低老化敏感性和冷脆性。提高焊接性能。在铬-18-镍9奥氏体不锈钢中添加适当的钛可避免晶间腐蚀。
10、钒（V）：钒是钢的优良脱氧剂。在钢中添加0.5%的钒可以细化组织颗粒，提高强度和韧性。由钒和碳形成的碳化物可以提高高温和高压下的耐氢腐蚀性。
11、钨（W）：钨熔点高，比重高，是一种高贵的合金元素。钨和碳形式 碳化钨具有高硬度和耐磨性。钨被添加到工具钢中，可以显着提高红色硬度和热强度，并用作切削工具和锻造模具。
12、铌（Nb）：铌可以细化晶粒，降低钢的过热敏感性和回火脆性，提高强度，但塑性和韧性有所下降。在普通低合金钢中添加铌可以提高对大气腐蚀和高温下氢，氮和氨的腐蚀的抵抗力。铌可提高焊接性能。在奥氏体不锈钢中添加铌可防止晶间腐蚀。
13、钴（Co）：钴是一种稀有的贵金属，多用于特殊钢和合金，如热钢和磁性材料。
14、铜（Cu）：武钢大冶矿冶炼的钢材常含有铜。铜可以提高强度和韧性，特别是大气腐蚀性能。缺点是在热加工过程中容易产生热脆性，铜含量超过0.塑性明显降低。当铜含量低于0.50%对可焊性没有影响。
15、铝（Al）：铝是钢中常用的脱氧剂。在钢中添加少量铝可以细化晶粒并提高冲击韧性，例如08Al钢用于深冲板。铝还具有抗氧化性和耐腐蚀性，铝与铬、硅结合钢的使用，可显著提高钢的高温无皮性能和耐高温腐蚀性能。铝的缺点是影响钢的热工作性能，焊接性能和切削性能。
16、硼（B）：在钢中添加微量硼可以提高钢的密封性和热轧性能，提高强度。
17、氮气（N）：氮气可以提高钢的强度、低温韧性和可焊性，增加时效敏感性。
18、稀土（Xt）：稀土元素是指元素周期表中原子序数为57-71的15种镧系元素。这些元素都是金属，但它们的氧化物非常像“地球”（X习惯性地称为稀土）。在钢中添加稀土可以改变钢中夹杂物的成分、形式、分布和性能，从而提高钢的各种性能，如韧性、可焊性和冷加工性能。在犁钢中添加稀土可以提高耐磨性。
