二氧化碳压缩机是许多工业领域的重要设备。 在石油化工生产中占据更加重要的地位。 明天小七就给大家介绍一下各种压缩机的工作原理和特点。
压缩机应用：
主要的意思：
⒈动力压缩机：
⑴ 压缩二氧化碳驱动各类气动机械，如：气动扳手、风镐。
⑵控制仪表和手动装置。
⑶交通：车辆车门的开启情况。
⑷ 高压二氧化碳用于食品、制药行业搅拌浆料。
⑸纺织工业中，如喷气织机。
⒉气体输送压缩机
⑴管道输送——二氧化碳在管道内流动时，为了克服管道对二氧化碳的阻力。
⑵瓶装运输——减少二氧化碳的体积，使有限的体积内能够运输更多的二氧化碳。
3、制冷及二氧化碳分离用压缩机，如制冷剂加热、空气分离等。
4、石油、化工压缩机：
⑴用于二氧化碳的合成和聚合，如氨的合成。
⑵润滑油加氢精制。
压缩机的分类
⑴按作用原理分：容积式和速率式（涡轮式）
⑵按压力输送介质分类：空气压缩机、氮气压缩机、氧气压缩机、氢气压缩机等。
⑶按排气压力分类：低压（0.3-1.0MPa）中压（1.0-10MPa）高压（10-）超高压（>）
⑷按结构型式分类：压缩机——容积式、速度式。 容积式——旋转式（包括螺杆式、滑片式、罗茨式）、往复式（包括活塞式、隔膜式）。 速率型式——离心式、轴流式、喷射式、混流式。
各种压缩机介绍

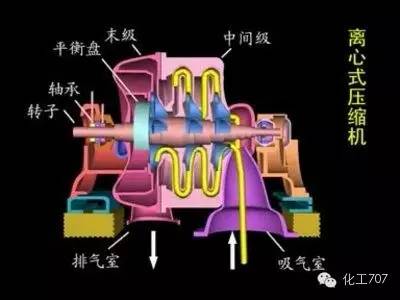

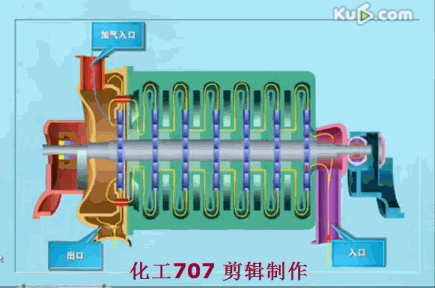

1、离心式压缩机：
1 定义：
离心压缩机是一种产生压力的机器，是涡轮压缩机的一种。 涡轮是英文“”的直译，即旋转轴套。 在所有低压空分装置中，离心式压缩机得到广泛应用，并且有离心式压缩机取代活塞式压缩机的趋势。
2工作原理：
带有阀杆的工作轮在压缩机的轴上旋转。 进入工作轮的二氧化碳经阀杆旋转，降低动能（速度）和静压头（压力），然后离开工作轮，进入扩压器。 在扩压器中，二氧化碳在扩压器内的速率转化为压力，进一步提高压力，压缩后的二氧化碳再通过弯管和回流装置进入下一级轴套，进一步压缩至所需的压力。 例如，一根轴通常由原动机（电机）驱动，轴上有4个轴套，就像轴上有4个风扇一样，将一个风扇的风传递到第二个风扇。 再传给另一个风扇，最后你感觉风的力量非常强大。 这就是离心压缩机通过轴套增加二氧化碳压力的原理。
二氧化碳使轴套内压力升高的原因有两个：一是二氧化碳在轴套阀杆的作用下随轴套高速旋转，由于离心力作用二氧化碳压力下降。旋转形成的力。 其次，轴套由内向外逐渐膨胀，二氧化碳在轴套内扩散流动，使得二氧化碳通过轴套后压力增强。
3个特点：
离心压缩机是一种速率压缩机，与其他压缩机相比：
优势：
⑴排风量大，排风均匀，气流无脉动。 ⑵高速。 ⑶ 机器内部无需润滑。 ⑷密封效果好，不易被盗。 (5)性能曲线平坦，操作范围宽。 ⑹易于实现手动化、小型化。 ⑺易损件少，维护少，运行周期长。
缺点：
(1)操作适应性差，二氧化碳的性质对操作性能影响较大。 机组在行驶、停车和运行过程中，负载变化较大。
(2)空气流速高，流道内零件摩擦损失大。
⑶ 存在喘振现象，对机器危害极大。
适用范围：大中流量、中低压场合。

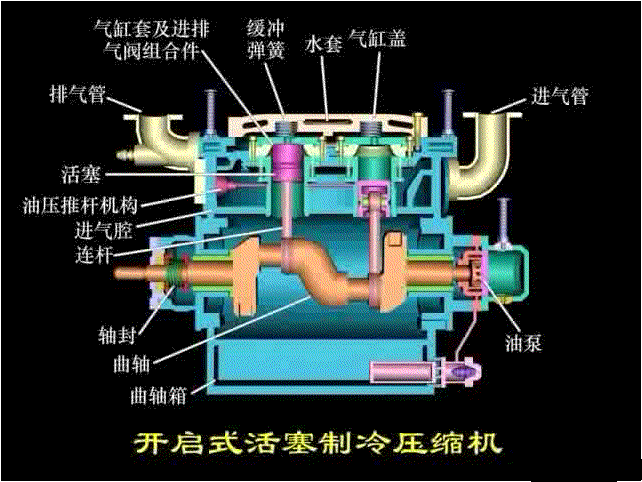

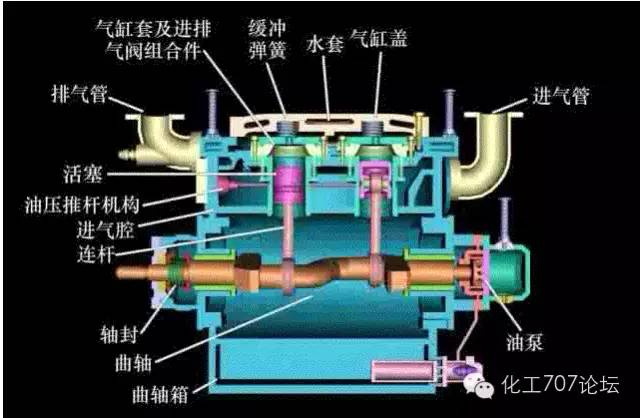

2.活塞式压缩机
1 工作原理：
当活塞式压缩机的凸轮旋转时，通过曲轴的传动，活塞将作往复运动，由气缸内壁、气缸盖和活塞顶面组成的工作容积发生周期性变化。 当活塞式压缩机的活塞开始从气缸盖移动时，气缸内的工作容积逐渐减小。 此时转轴钢材分类，二氧化碳沿食道进入气缸，推动进气门，直至工作容积达到最大。 当活塞式压缩机的活塞反向运动时，气缸内的工作容积缩小，二氧化碳的压力下降。 当气缸内压力达到并略低于排气压力时，排气门打开，排出二氧化碳。 气缸，直到活塞运动到极限位置，排气门关闭。 当活塞式压缩机的活塞再次反向运动时，重复上述过程。 实际上，活塞式压缩机的凸轮旋转一周，活塞往复运动一次，在气缸内依次实现进气、压缩、排气的过程，即完成一个工作循环。
2 活塞压缩机的优点
1、活塞式压缩机适用压力范围广，无论流量大小，都能达到所需压力；
2、活塞式压缩机热效率高，单位电耗小；
3、适应性强，即排气范围宽，且不受压力高低影响，能适应更广泛的压力范围和制热量要求；
4、活塞式压缩机对材料要求不高，多采用普通钢材，加工较容易，成本较低；
5、活塞式压缩机技术比较成熟，积累了丰富的生产和使用经验；
6、活塞式压缩机的安装系统比较简单。
三活塞压缩机的缺点
1、速度不高，机器又大又重；
2、结构复杂，易损件多，修理量大；
3、排气不连续，造成气流脉动；
4、运转时振动较大。
活塞式压缩机已成为各种场合特别是中小型供热范围中应用最广泛、生产批量最大的加热机械类型。

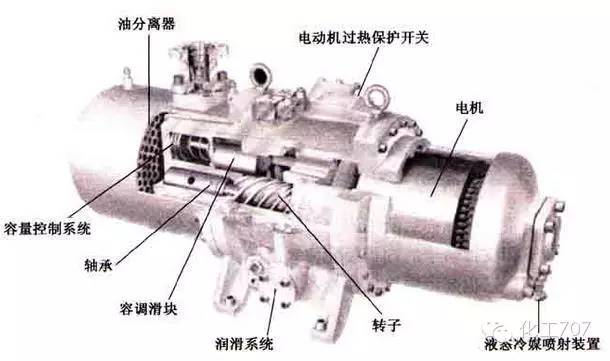

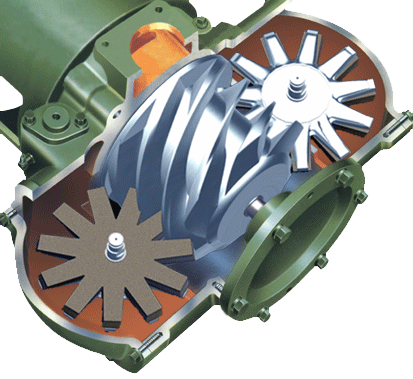

3、螺杆加热压缩机
1 螺杆压缩机原理
螺杆压缩机气缸内装有一对相互渐开线的螺旋形公、母定子，两个定子上都有数个凹齿，两者的旋转方向相反。 定子之间以及外壳与定子之间的间隙仅为5至10根线。 主定子（又称正定子或凸定子）由机壳或电机（多为电机驱动）驱动，另一个定子（又称负定子或凹定子）则由机壳或电机驱动由主定子通过注油形成的油膜，或由主定子和凹定子端部的同步蜗杆产生。 因此驱动器中不存在金属接触（理论上）。
定子的宽度和半径决定压缩机的排量（流量）和排出压力。 定子越长，压力越高； 定子半径越大，流量越大。
当螺旋转子槽通过吸入口时，二氧化碳就会饱和。 当定子旋转时，定子槽被壳体壁封闭，形成压缩室。 当定子槽关闭时，润滑油喷入压缩室，形成密封。 冷却和润滑。 当定子旋转压缩润滑油+二氧化碳（简称油气混合物）时，压缩室容积减小，油气混合物被压缩至排气口。 当压缩室经过排气口时，油气混合物从压缩机中排出，完成吸气-压缩-排气的过程。 螺杆机的每个定子均由滚动轴承支撑，轴承由靠近转轴端部的端盖固定。 进气端由滚柱轴承支撑，排气端由一对He圆锥滚子支撑。 一般排气端的轴承定位定子，即止推轴承，它抵抗轴向推力，承受径向载荷，并为轴向运转提供必要的最小游隙。
工作循环可分为吸气、压缩和排气三个过程。 当定子旋转时，每对相互渐开线的齿依次完成相同的工作循环。
2 螺杆压缩机的优点
1、螺杆压缩机与活塞压缩机相同，都是容积式压缩机。 就疗效而言，螺杆空压机具有以下优点。
2、可靠性高。 螺杆压缩机部件少，无易损件，因此运行可靠，使用寿命长，翻新间隔可达小时。
3、操作维护方便。 螺杆压缩机手动操作程度高，操作人员无需经过长时间的专业培训，可实现无人值守操作。
4.良好的功率平衡。 螺杆压缩机无不平衡惯性力，机器能稳定高速工作，可实现无基础运行。 非常适合联通压缩机，体积小，重量轻，占地面积少。
5、适应性强。 螺杆压缩机具有强制送风的特点，体积流量几乎不受排气压力的影响，在开放范围内能保持高效率。 无需改变压缩机结构即可适用于各种工况。
3 螺杆压缩机的缺点
噪音大，需要安装一套润滑油分离、冷却、过滤、增压的辅助设备，导致单位体积过大。

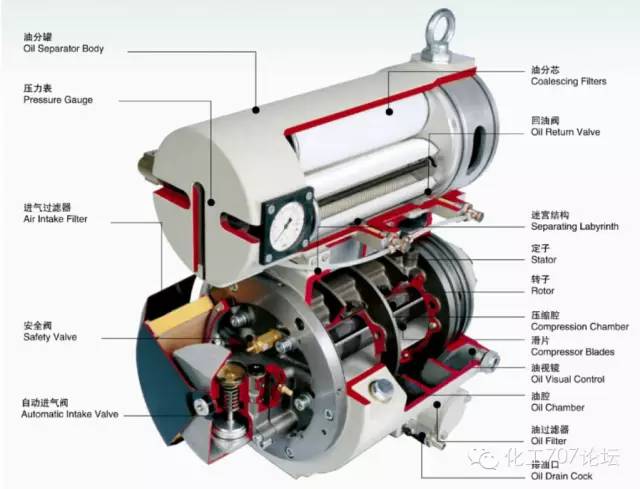

4.滑片式压缩机
1 工作原理：

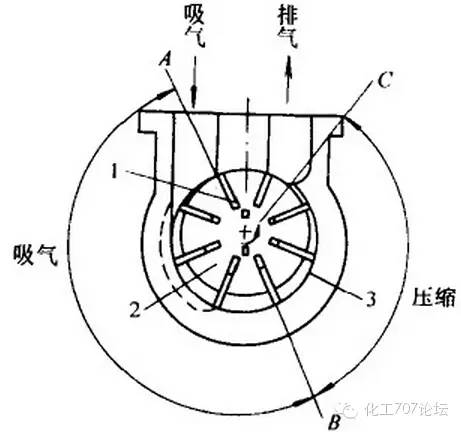

叶片式压缩机的主要部件由机体1（又称气缸）、转子2和叶片3三部分组成。
滑片式压缩机的定子偏心布置在气缸内，定子上有数条横向凹槽，凹槽内安装有可沿径向自由滑动的滑片。
由于定子偏心设置在圆筒内，因此圆筒内壁与转子外表面之间形成月牙形空间。 当定子旋转时，滑片受离心力的作用被甩出凹槽，其端部紧贴机体内圆壁。 月牙形空间被滑片元件体积分成若干扇形小室。
定子旋转一圈内，各元件的体积会从最小值逐渐增大到最大值，然后再从最大值逐渐减小到最小值。 随着定子的不断旋转，基元的体积按照上述规律反复变化。

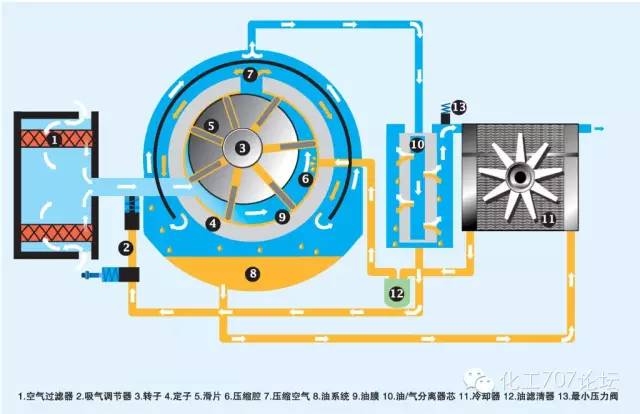

如图所示，本体上有吸气孔（右）和排气孔（右）。
当图元的体积逐渐减小时，它会遇到左侧的吸孔。 开始吸入二氧化碳，直至基本单元的体积达到最大，当构成基本单元体积的最后一张幻灯片（相对于旋转方向）越过吸入口的上边缘时，吸入停止。 随后，图元的体积开始缩小，其中的二氧化碳被压缩。 当构成基本容积的前一个滑块到达排气口的上边缘时，基本容积开始与排气口连通，压缩过程结束，排气开始。 并且当原始体积的最后一个滑块穿过排气孔的下边缘时，排气停止。 此后，原始体积达到其最小值。 定子继续旋转，基元的体积再次开始减小。 因此，保留在该最小体积中的压缩二氧化碳膨胀。 当元件容积的前一滑动片到达吸气孔的下边缘后，扩大元件容积再次与吸气孔连通，并开始再次吸入二氧化碳。 如果滑片的数量为z，则定子每转一圈，依次有z个原始体积分别进行吸气-压缩-排气-膨胀过程。
分类： 1级：滴油式叶片压缩机 2级：喷油式叶片压缩机 3级：无油叶片式压缩机
2特点：
滑片式压缩机结构简单，制造容易，操作、维修和保养方便。 它几乎完美平衡且无振动，因此几乎不需要基础。 据悉，在旋转一圈的过程中，有多个单位容积与吸入和排出食管相连，因此吸入和排出的压力脉动很小，无需安装大型储气罐。

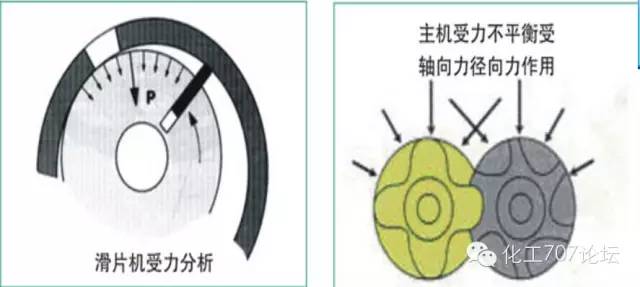

叶片式压缩机的主要缺点是叶片与定子气缸之间存在大量的机械摩擦，导致能量损失较大，因此效率较低。 以排量10m3/min、排气压力6.86×105N/m2的联通空压机为例，其效率比同参数螺杆压缩机低10%左右，比同参数螺杆压缩机低10%左右。与具有相同参数的往复式压缩机相同。 降低 20%。 据悉，虽然叶片的使用寿命可以超过8000小时，但它仍然是影响叶片式压缩机运行周期的重要因素，具体取决于材料、加工精度和运行条件。
3个目的：
滑片式压缩机广泛应用于各种中小型压缩空气装置和大型空调制冷装置。 在物理工业和乳品工业中，无油机器用于输送或加压各种类型的二氧化碳。 滑片机还可用作真空泵。 单级可获得5000-4000N/m2（真空度95-96%），双级可获得1500-1OOON/m2（真空度98.5-99%）。
滑片式压缩机多为单级或两级，五级以上的很少见到。 滴油润滑机单级压力比为3-4； 注油机单级压力比可达8； 非油润滑机器的单级压力比很少超过2.5。 常见的排量范围为1-20m3/min。 压缩机通常直接与电动机相连，转速范围通常为500转。
5. 滚动定子压缩机
滚动定子压缩机现在广泛应用于电冰箱和空调中，大小型滚动定子压缩机也用于冷库。
滚动定子压缩机特点：
(1). 零件少，结构简单。
（2）。 易损件少，运行可靠。
（3）。 无吸气阀板，余隙容积小，空气传输系数高。
（4）。 在相同制热量的情况下，压缩机体积小、重量轻、运行平衡。
（5）。 加工精度要求高。
（6）。 密封线较长，密封性能差，泄漏损失大。
（7）。 滑板与缸壁之间的泄漏、摩擦和腐蚀较大，限制了其工作寿命和效率的提高。

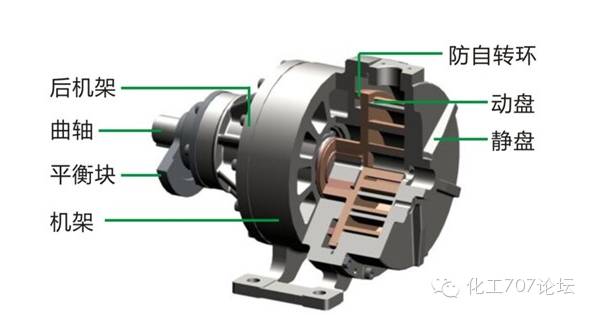

6、涡旋压缩机
涡旋压缩机是20世纪80年代开发的新型压缩机。 因其效率高、体积小、重量轻、噪音低、结构简单、运转平衡等特点，广泛应用于空调、采暖机组。
涡旋压缩机的特点
(1). 相邻两室压差小，二氧化碳泄漏少。
（2）。 由于吸气、压缩、排气过程是连续同时进行的，压力上升缓慢，因此扭矩变化幅度小，振动小。
（3）。 没有余隙容积，因此不存在导致气体传输系数增加的膨胀过程。
（4）。 无吸排气阀，效率高转轴钢材分类，可靠性强，噪音低。
（5）。 由于采用二氧化碳支撑机构，因此允许充液压缩。 一旦压缩室内压力过低，动板锥面即可与清河板分离，立即泄压。
（6）。 壳体腔为排气室，减少吸气预热，增强压缩机的空气传输系数。
（7）。 蜗壳线的加工精度很高，必须采用专用精密加工设备，且密封要求高，密封结构复杂。

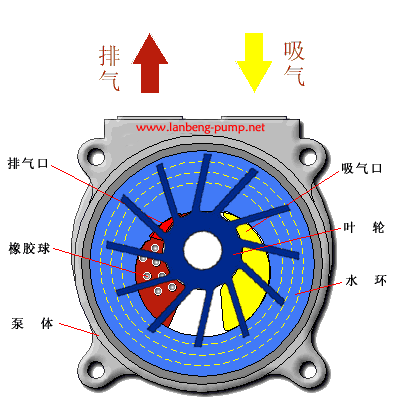

七、液环压缩机
1 工作原理：
工作原理：泵体内有适量的水作为工作液。 由于离心力的作用，水形成一个近似等长的封闭环，这取决于泵腔的形状。 水环上部内表面正好与轴套轮胎相切，水环上部内表面正好与茎杆顶部接触（实际上茎杆有一定的插入量）水环深度）。 此时，轴套轮胎与水环之间形成月牙形空间，该空间被轴套分成若干个茎数相同的小腔。 若以轴套下部0°为起点，则轴套前转180°时小腔容积变大，并与锥面上的吸油口连通。 此时，二氧化碳被吸入。 当吸入结束时，小腔与吸入口隔离时； 当轴套继续旋转时，小空腔变小，二氧化碳被压缩； 当小腔与排气口连通时，二氧化碳被排出泵外。
2特点：
液环压缩机或真空泵一般采用水作为密封液，因此也俗称水环泵。 由于液体的充分冷却作用，压缩二氧化碳结束时的温度很低。 因此，液环压缩机适用于压缩在低温下易分解的二氧化碳，如甲烷、二硫化碳、硫化氢等，也易于压缩一些在低温下易聚合的二氧化碳。温度。 由于被压缩介质不与气缸直接接触，因此也非常适合压缩腐蚀性强的二氧化碳，如二氧化碳等，此时可选择与被压缩的二氧化碳不一起工作的液体作为密封液。 例如，压缩氢气时使用浓硝酸作为密封液。 液环压缩机的气缸不需要润滑，可作为特殊用途的无润滑压缩机。 另外，该型压缩机结构简单，制造和操作方便，易损件少，排气脉动和噪声较小。

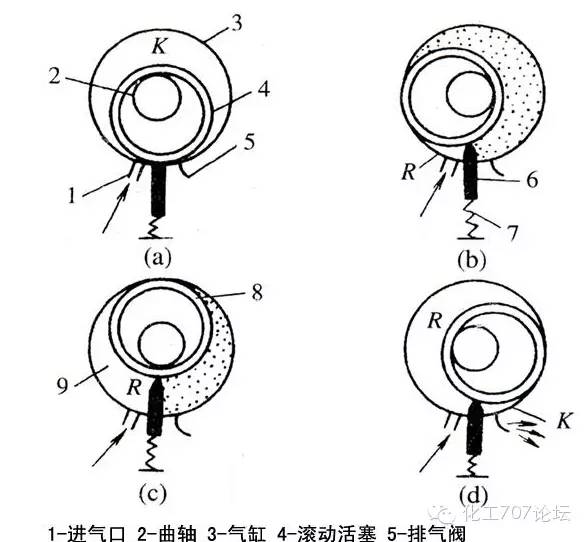

8.滚动活塞压缩机
1 工作原理：
滚动活塞压缩机，一种将低压二氧化碳提升至高压的驱动流体机械。 它是供暖系统的肾脏。 它从食道吸入高温低压制冷剂二氧化碳，通过电机驱动活塞将其压缩，将低温高压制冷剂液体排出到食道，为加热循环提供动力。 然后实现压缩→冷凝→膨胀→蒸发（放热）的加热循环。 一种依靠偏心安装在气缸内的旋转活塞在锥形气缸内作滚动运动以及与滚动活塞接触的滑轮的往复运动来实现二氧化碳压缩的压缩机。
2类：
分类：滚动活塞压缩机按原理可分为容积式滚动活塞压缩机和速率式滚动活塞压缩机。 按容积类型分为往复式滚动活塞压缩机和旋转式滚动活塞压缩机； 速率式滚动活塞压缩机又分为：轴流式滚动活塞压缩机和离心式滚动活塞压缩机。
目前，家用冰箱、空调用的滚动活塞压缩机均为容积式，可分为往复式和旋转式。 往复式滚动活塞压缩机采用活塞、曲柄、连杆机构或活塞、曲柄、滑管机构，旋转式目前多为滚动定子滚动活塞压缩机。 商用空调中，多为离心式、涡旋式、螺杆式。
