1个
螺母和球形接头
螺钉作为钢结构的主要连接紧固件，一般用于钢结构预制构件之间的连接、固定和定位。 螺母有两种：普通螺丝和高硬度螺丝。
2个
普通螺丝
普通螺钉的紧固轴向力很小，连接板在外力作用下正式形成滑移。 一般外力是通过螺杆的剪切和连接板孔壁的承压来传递的。
普通螺丝的质量等级按螺丝加工的质量和精度公差分为A、B、C三个等级。 A级加工精度最高，C级最差。
A、B级螺丝称为精制螺丝，C级螺丝称为粗垫圈。 A、B级丝杆轴采用机床加工，加工精度高。 A级螺丝适用于小尺寸螺丝，半径d≤M24，厚度l≤150mm和l0d； B级螺钉适用于大尺寸螺钉，d>M24，厚度l>150mm和l0d； C级螺钉由未经加工的扁钢制成，轴表面粗糙，加工精度低，规格不准确。
螺丝孔壁的质量分为Ⅰ型和Ⅱ型两种。 I型孔的质量低于II型孔。 I类孔一般指以下三种方法： 1）在装配好的预制构件上按设计孔径钻孔； 2) 按设计孔径在单个零件或预制构件上钻孔 3) 先在单个零件上钻孔或冲孔较小的孔，然后在组装好的预制构件上重新钻孔至设计孔。 II 型孔是在没有夹具的情况下一次在单个零件上打孔或钻孔的孔。
螺纹孔壁质量等级与垫圈等级相匹配，A、B级螺母与I级孔相匹配。I型孔的孔径等于垫片的公称外径，且基本没有缝隙，螺丝可以攻入孔内。 C 类螺钉通常与 II 类孔一起使用。 II类孔的孔径比螺钉半径大1-2mm，间隙较大，螺钉更容易进入孔内，抗剪性能差。 它仅适用于张力下的连接。 使用支架承受弯矩。 如果C类螺钉用于剪切，则只能用于承受静载荷的结构中的二次连接或临时固定。 普通螺钉的连接不需要螺母紧固的轴向力。 通常，操作者用普通扳手靠自己的力量拧紧，使被接板的接触面紧密无明显间隙。
建筑钢结构常用的普通螺钉性能等级有4.6、4.8、5.6、8.8等。 螺杆的性能等级代号用两个数值表示，前一个数值代表螺杆的公称最小延伸硬度，后一个数值代表螺杆的屈强比。 例如4.6表示螺钉的最小延伸硬度为400N/mm2，0.6表示螺钉的屈服硬度与延伸硬度之比为0.6。 普通螺丝通常采用Q235钢材，一般为六角头螺母，标记为Md×L。 其中 d 是螺钉的半径，L 是螺钉的公称厚度。 普通螺丝常用的尺寸有M8、M10、M12、M16、M20、M24、M30、M36、M42、M48、M56、M64。 '
'
3个

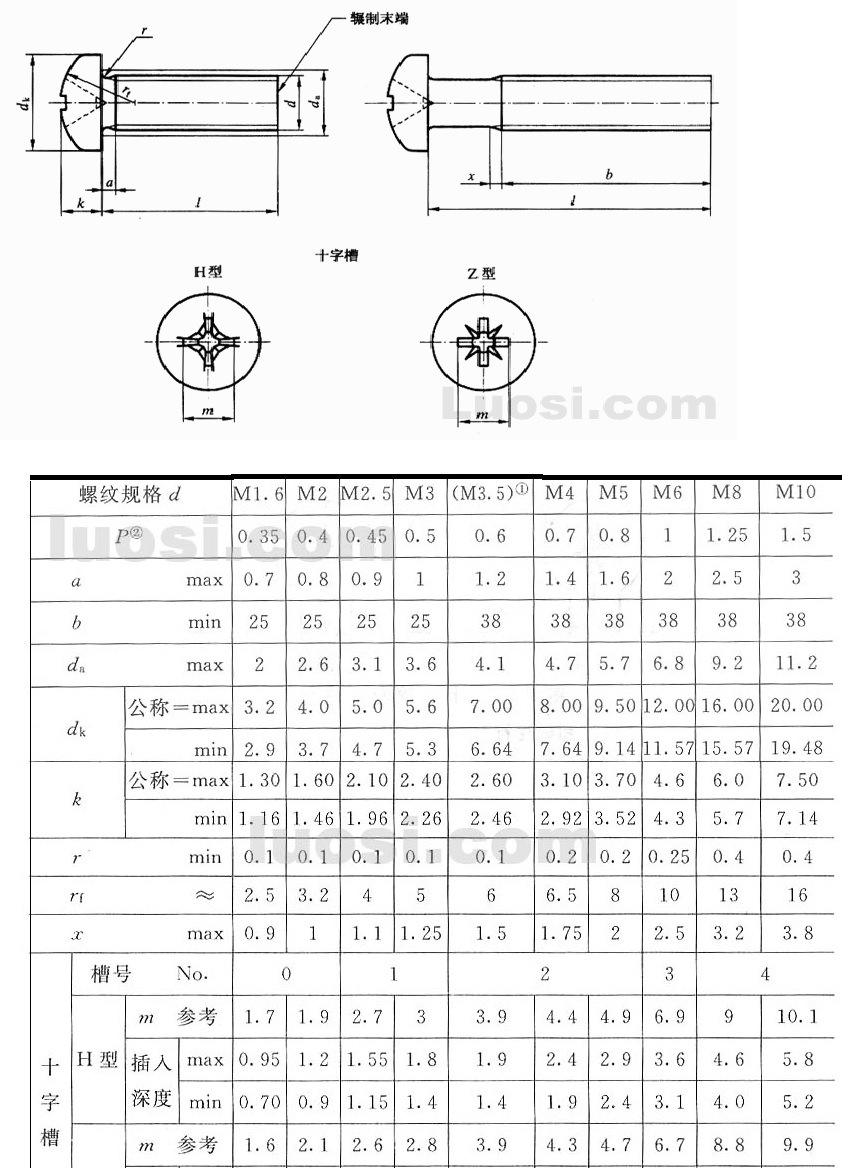

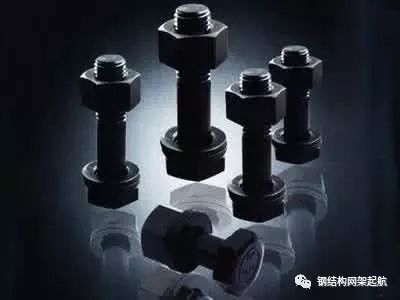

高硬度螺丝
高硬度螺纹连接具有良好的机械性能，连接挠度大，抗震性好，抗疲劳，施工方便。 已广泛应用于建筑钢结构的连接，成为建筑钢结构的主要连接件。
高硬度螺丝的种类及一般要求：
高硬度螺钉按受力特性不同可分为摩擦式高硬度螺钉和承压式高硬度螺钉。
采用摩擦式高硬度螺钉拧紧螺钉的轴向力压紧连杆叠片涂装前钢材表面锈蚀等级和除锈等级，弯矩靠压杆叠片之间的摩擦阻力传递，摩擦阻力刚刚被克服为连接承载力的极限状态。
当承压高硬度螺钉的弯矩小于摩擦阻力时，连接杆会相对滑动，挤压螺栓杆和连杆。 它是螺栓杆被切断或连杆被压断时的极限承载状态。 ，其承载能力的极限值小于摩擦式高硬度螺钉。
目前厂家供应的高硬度螺丝，摩擦型和承压型在制造和结构上没有区别，只是承载力极限状态的数值不同。
建筑钢结构中常用的高硬度螺钉有两种：大六角头高硬度螺钉和扭剪式高硬度螺钉。 我国使用的大六角头高硬度螺钉有8.8级和10级两种。 大六角头高硬度螺钉连接副包括一个螺钉、一个螺钉和两个螺栓。 扭剪型高硬度螺钉只有一种，等级10.9，扭剪型高硬度螺钉连接副包括螺钉、螺钉和螺栓。 高硬度螺丝的热性能以热处理后的数值为准。 其性能等级代号与普通螺丝相同。 它由两个值表示，例如 8.8 和 10.9。 前值表示热处理后的最小伸长率。 硬度，8和10分别代表最小伸长硬度800N/mm2和1000N/mm2； 后一个值表示热处理后螺杆的屈强比为0.8和0.9。
4个

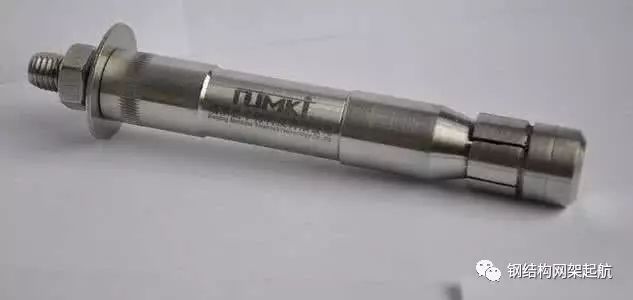

预埋件
预埋件主要用作钢柱脚与钢筋混凝土基础的连接，承受柱脚的拉力，以及木柱安装定位时的临时固定。 预埋件的锚固宽度不能大于预埋件半径的25倍。 预埋件一般采用塑性较好的钢材，如Q235或Q345。 它是一个大半径的非标零件。 预埋件在木柱上安装校正后，应焊接预埋件的支撑板，并用双螺钉紧固，以免松动。
5个

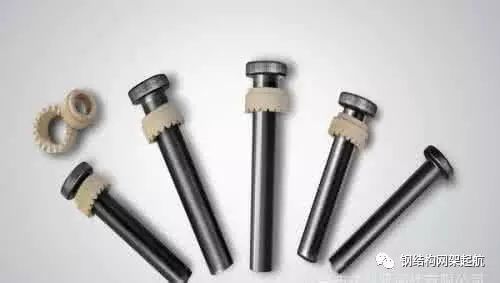

锥形头焊钉
锥头焊钉（又称带头纵梁）是高层建筑钢结构中化学用量较大的连接件。 用作钢构件与预制混凝土构件之间的剪力连接件。 其外形尺寸参照国家标准《圆柱头焊钉》（-89）。
高层建筑钢结构中梁、柱预制构件上常用的圆锥头焊钉的半径为16mm-9mm和22mm。
6个
螺杆和球节点
在建筑钢结构中，常用的网架球头有两种：螺纹球头和钎焊球头。
(1) 螺旋球节点

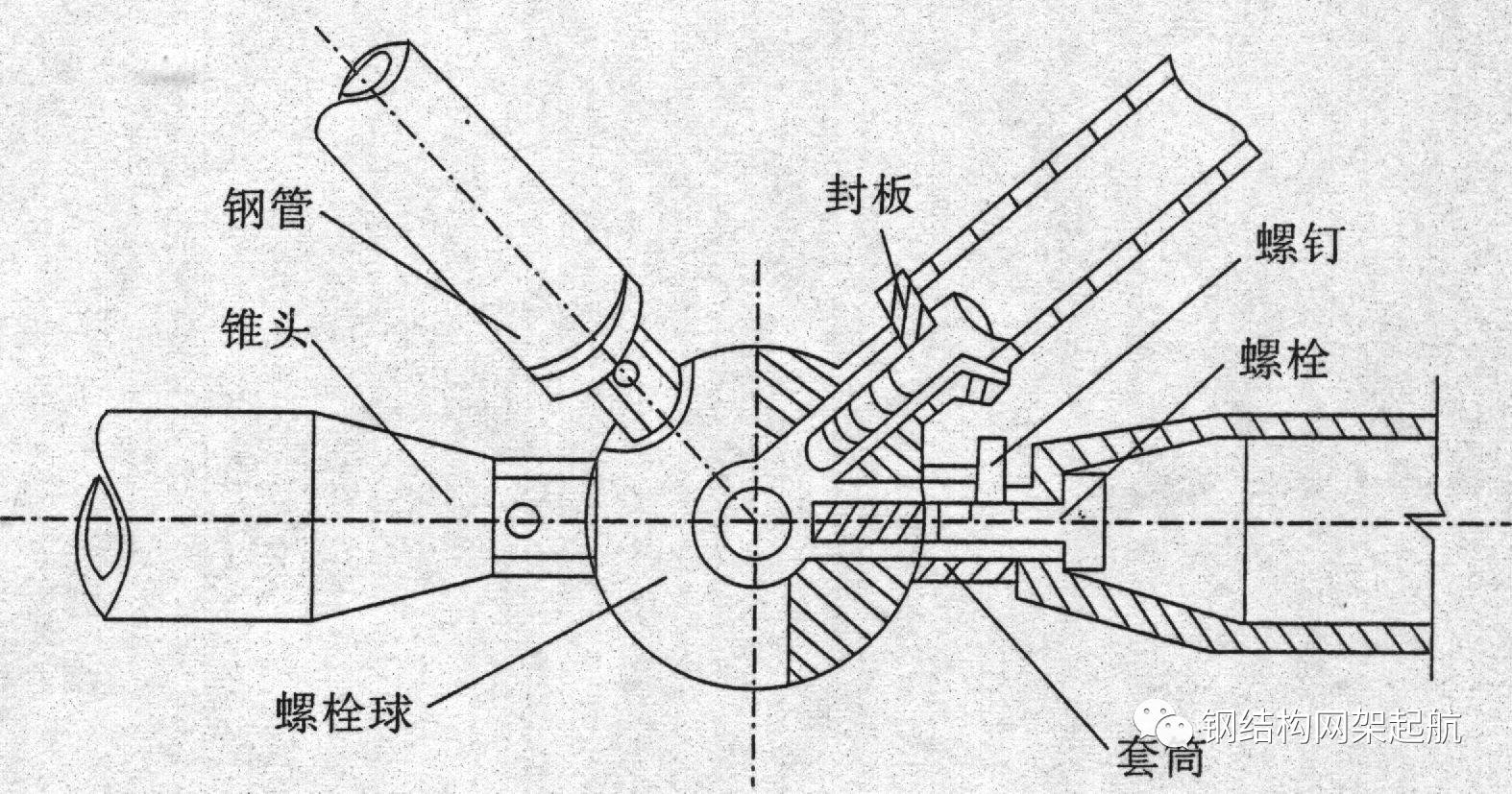

螺纹球节由钢球、螺栓、密封板或锥头、套筒、螺钉或轴套组成，如图1-27所示。
图 1-27 螺旋球节点组成
高强度螺母是整个节点中最关键的传力部件，其硬度等级应达到8.8或10.9级。

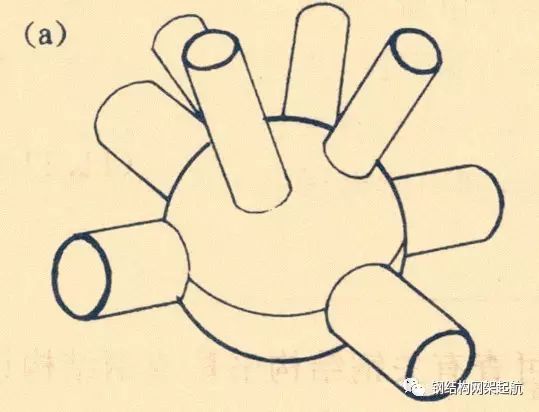

钎焊球节点：
7

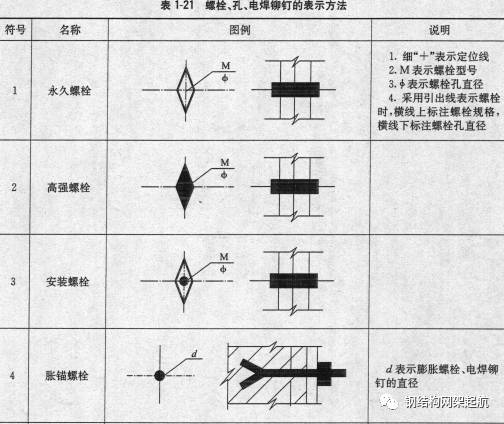

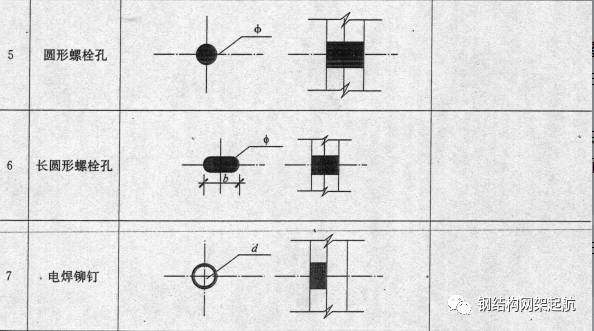

螺钉、孔和焊扣的表示
螺钉、孔和焊扣的表示见表1-21。
8个
熔池及其表示
一、熔池符号的表示
熔池符号表示方式及相关规定：

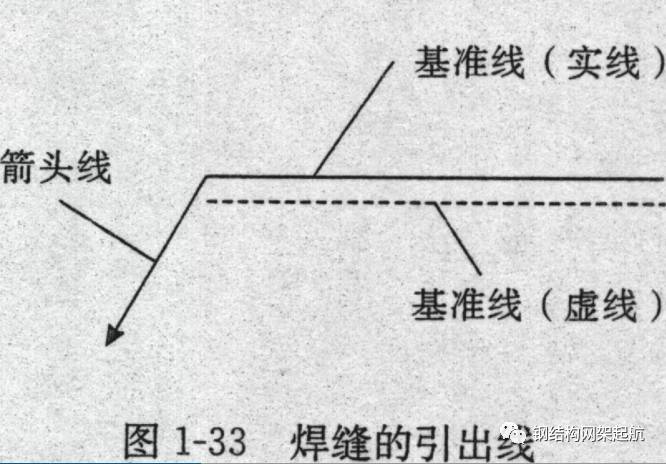

①焊缝引出线由一个箭头和两条参考线组成，一条为虚线，一条为实线。 线型均为细线，如图1-33所示。
② 参考线的实线可以画在参考线虚线的两侧，也可以画在右侧。 参考线通常应平行于图纸的标题栏，特殊情况下才垂直于标题栏。

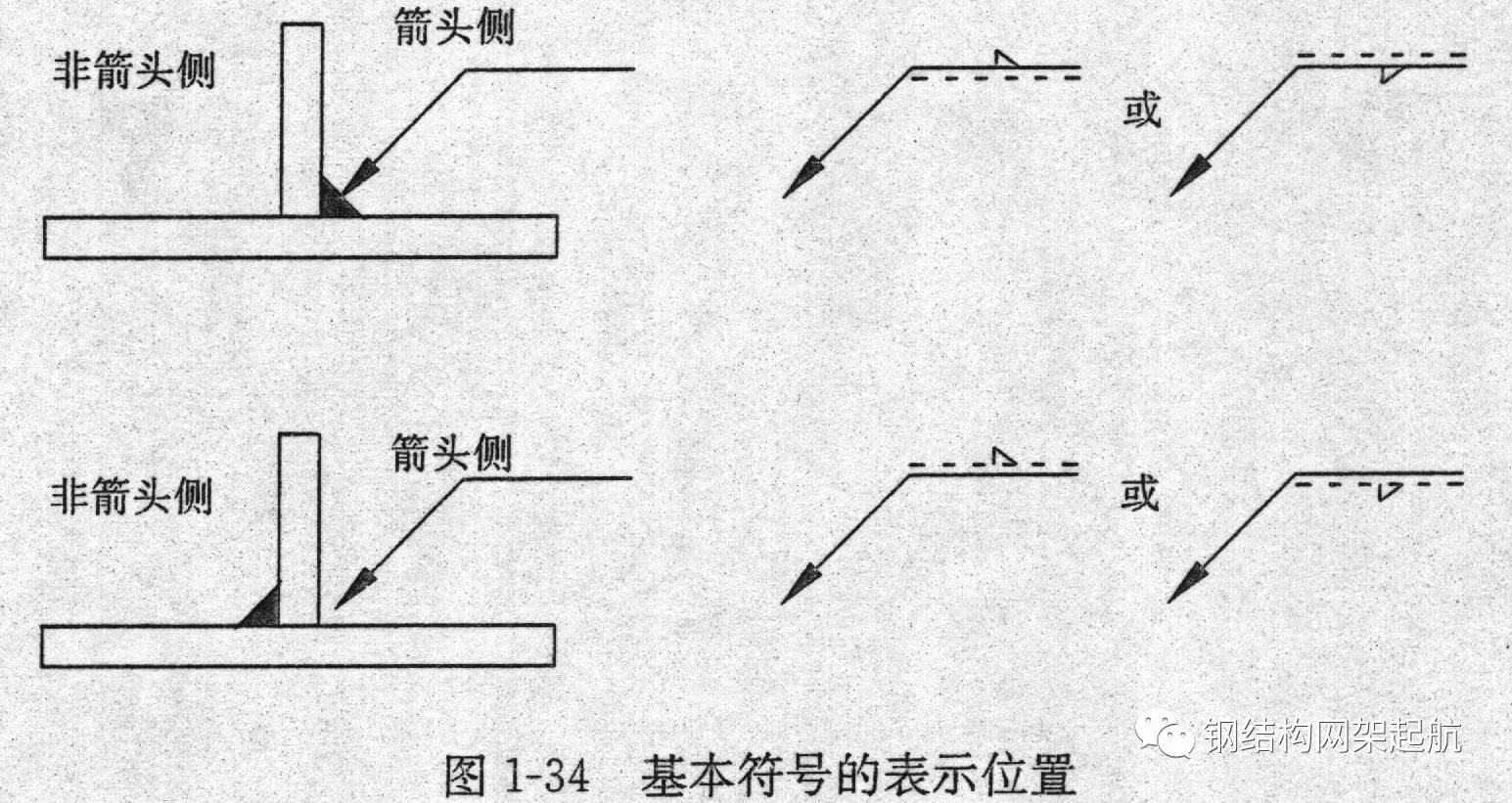

③如果熔池在接头的箭头一侧，则在基准线的虚线一侧标出基本符号； 如果熔池在接头的非箭头一侧，基本符号标注在参考线的实线一侧，如图1-34所示。

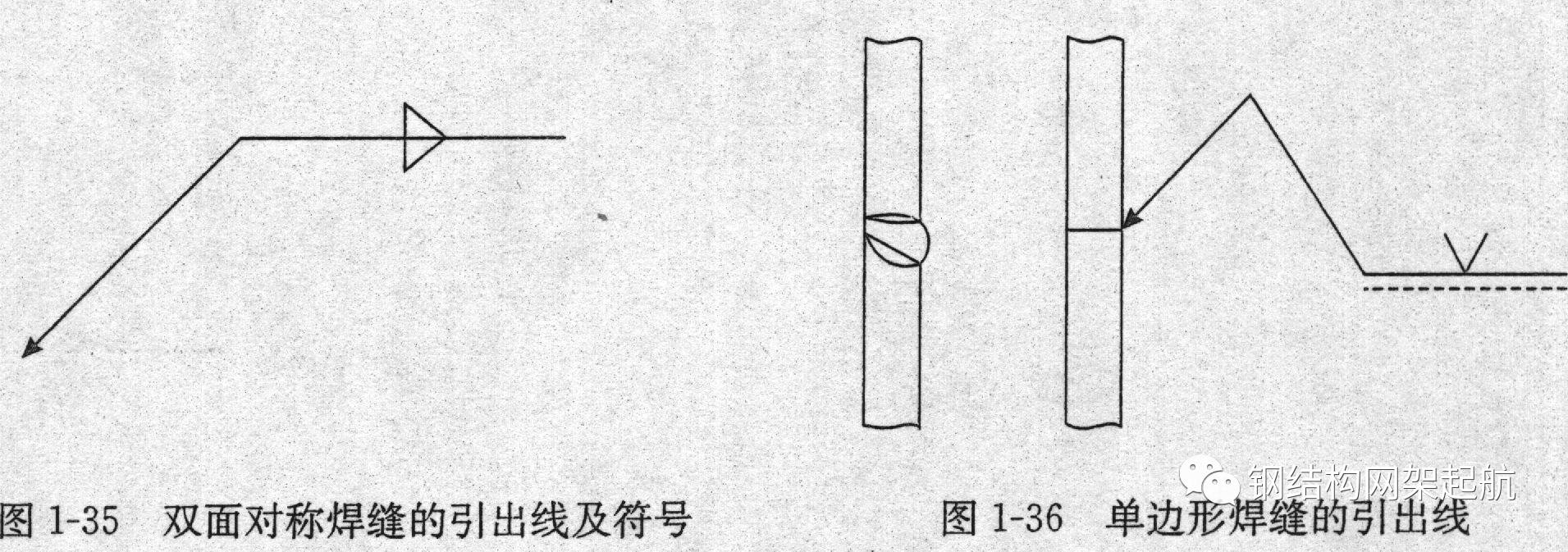

④当为两侧对称熔池时，参考线可不加实线，如图1-35所示。
⑤箭头线相变径向缝的位置通常没有特殊要求，但在标记单边熔池时，箭头线应指向与斜面两侧的转折处，如图1- 36.
⑥基本符号和辅助符号与参考线相交或相切，与参考线重合的线段用粗虚线表示。
⑦焊缝基本符号、辅助符号和补充符号（除尾部符号外）均为粗虚线，规格号原则上也为粗虚线涂装前钢材表面锈蚀等级和除锈等级，尾部符号为细虚线。 尾部符号主要表示点焊工艺、方法等。

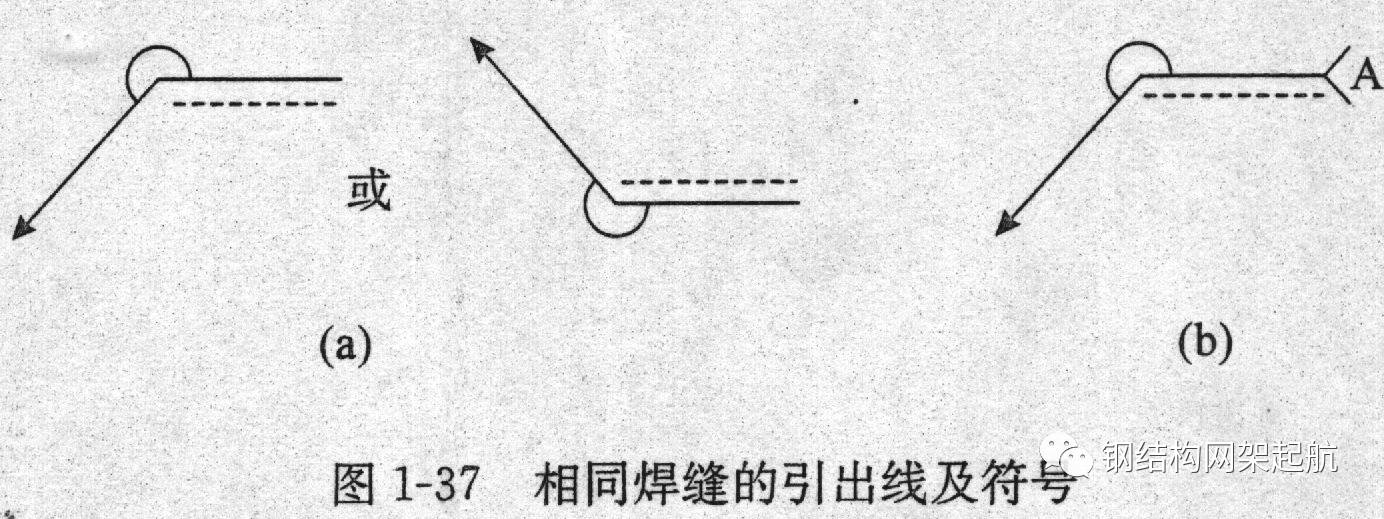

⑧ 同一张图上，当熔池方式、断面规格、辅助要求相同时，可只选择一处标明熔池符号和规格，并可增加“同一熔池符号” ，同一熔池的符号为3/4圆弧，画在引出线的转折点处，如图1-37(a)所示。
同一张图上，当有几种相同的熔池时，可在尾部符号中标出熔池的分类号，分类号采用A、B、C、同种熔池中的一种可以选择池来表示代码，如图1-37(b)所示。
9
熔池质量检测
点焊质量检验是钢结构质量保证体系的重要组成部分。
钢结构熔池质量等级按结构重要性、实际荷载特点、焊缝方式、工作环境和挠度状态分为三个等级。 不同质量等级对熔池的质量要求不同，检验比例和初检标准也不同。
熔池质量检验包括外部检验和内部缺陷测量：
形状检查一般采用目视检查来检测熔池的表面形状、尺寸和表面缺陷。 内部缺陷检测主要是检测熔池是否存在裂纹、气孔、夹渣、偏析不足、未焊透等缺陷。 在外观检查完成后进行。 常用的方法有超声波探伤和射线探伤。
10
钢结构防火防腐
钢结构的最大弱点是防火和防腐性能差。 钢结构规范要求钢结构必须进行防火防腐处理。
11
钢结构防火
未经防火处理的钢柱、梁、楼板、屋面承重预制构件的耐火极限仅为0.25h。 应进行防火处理。
根据构成建筑物的墙、柱、梁、楼板、屋面等主要预制构件的燃烧性能和耐火极限，钢结构分为一级、二级、三级、四级耐火等级，耐火等级为0.15-4h。 等待。 钢结构防火涂层的长度是保证预制构件达到预期耐火极限的重要因素。
钢结构防火油墨的初检一般是用目视法测量油墨的种类、颜色及有无渗漏、龟裂； 用0.75-1kg锤子敲击涂层检查其硬度，并用1m直尺测量涂层的平整度。 按照规范规定的方式测量其长度。
12
钢结构常用的防腐方法有喷涂、热轧、热喷涂铝（锌）复合涂层等。 喷涂法是在预制构件表面涂上油墨，形成一层保护钢结构的薄膜。 防腐油墨一般由油漆、油漆、油漆或颜料组成。
钢结构喷涂前应先对钢材表面进行除锈处理，表面处理的好坏直接影响其防护效果。
钢材的除锈方法有四种：手工或电动工具除锈、喷涂或填充除锈、酸洗除锈、酸洗磷化处理除锈和火焰除锈。
国家标准《钢材表面磨损等级和涂装前除锈等级》（-88）根据不同的除锈方法将除锈等级分为不同的等级，并用不同的符号表示，如表1-23所示。
钢材防腐层的长度是保证钢材防腐效果的重要因素。 目前，国外钢结构涂料（包括油漆和清漆）总长度要求室外涂装长度通常为100-150μm，室内长度为150-200μm。
钢结构喷涂工程质量检验包括喷涂前、涂装过程中和涂装后的质量检验。 喷涂前检测主要检测钢材表面除锈是否符合设计要求和现行国家相关标准； 喷涂过程中的检测主要是测量湿膜长度，以控制干膜长度和涂层质量； 喷涂后检测主要检测涂层外观是否均匀、光滑、丰满、有光泽，颜色、油漆、涂装次数、涂装长度是否符合设计要求。
钢结构喷涂工程初检依据《钢结构工程施工质量初检规范》（-2001）执行。
热轧、热喷涂铝（锌）复合涂层法是一种长效防腐方法，使钢结构的防腐年限达到20-30年。
