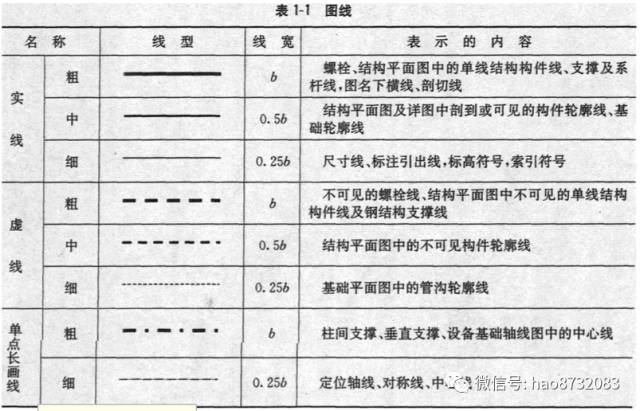

结构施工图中线型的宽度b通常为2.0mm、1.4mm、0.7mm、0.5mm、0.35mm。 当基本线宽选择为b时，粗实线为b，中间实线为0.5b，细实线为0.25b。

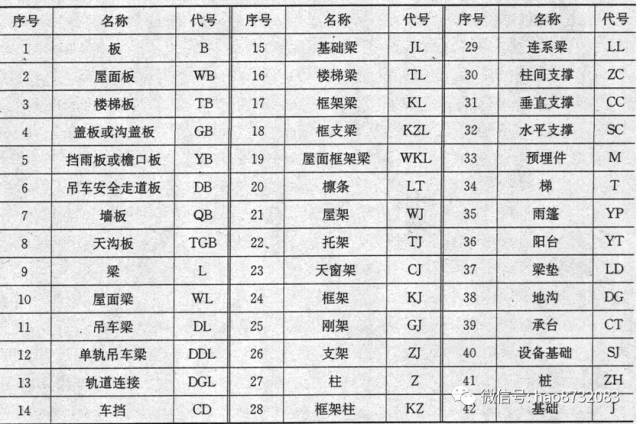

2.组件代码
3.材质代号
1、普通碳素结构钢。 碳钢是以铁为基本成分、以碳为主要合金元素的铁碳合金。 碳钢除铁、碳外，还含有少量有益元素锰、硅和少量有害杂质元素硫、磷。 普通碳素结构钢按其质量等级可分为A、B、C、D四个等级。 其中A级一般不进行冲击试验； B级在室温下进行冲击试验； C级进行0℃冲击试验； D级进行-20℃冲击测试。 因此，D级质量最好，C、D级可作为重要的焊接结构。
普通碳素结构钢的牌号由四部分依次组成，字母Q代表屈服点，屈服点的数值，质量等级和脱氧方法。 “F”代表沸腾钢，“b”代表半镇静钢，“Z”代表镇静钢，“TZ”代表特殊镇静钢。 通常镇静钢和特种镇静钢不标有符号。
例如：Q235-BF表示该钢的屈服点为235N/mm2，该钢的质量等级为B级，沸腾钢。
普通碳素结构钢分为五个牌号：Q195、Q215、Q235、Q255、Q275。 其中Q235在使用、加工和焊接方面具有较好的性能钢材规格符号，是钢结构中最常用的钢种之一。
2、优质碳素结构钢比普通碳素结构钢杂质少，性能优越。 优质碳素结构钢的牌号用两个阿拉伯数字后跟规定的符号表示。 如08F、45、20A、70Mn、20g等。
3、低合金高强度结构钢的牌号表示方法与普通碳素结构钢相同。 它依次由三部分组成：代表屈服点的字母Q、屈服点的数值、质量等级符号。 质量等级只有五个：A、B、C、D、E。其中E级需要进行-40℃的冲击测试。 低合金高强度结构钢分为五个牌号：Q295、Q345、Q390、Q420、Q460。
4、合金结构钢的牌号用阿拉伯数字和合金元素符号表示。 前两位阿拉伯数字表示钢中碳的平均质量分数，单位为万分之一，后面是元素符号和合金中所含的平均质量分数。元素的平均质量分数
4. 螺栓和球节点
1、普通螺栓的质量等级根据螺栓加工的质量和精度公差分为A、B、C三个等级。 A级螺栓适用于小尺寸螺栓，直径d≤M24，长度l≤150mm和l0d； B级螺栓适用于大规格螺栓，d>M24，长度l>150mm且l0d； C级螺栓采用未经加工的圆钢制成，轴表面粗糙，加工精度低，尺寸不准确。 建筑钢结构常用的普通螺栓的性能等级有4.6级、4.8级、5.6级、8.8级四个等级。 螺栓的性能等级代号由两个数值表示。 前一个值代表螺栓的名义最小抗拉强度，后一个值代表螺栓的屈服强度比。 例如，4.6表示螺栓的最小抗拉强度为400N/mm2，0.6表示螺栓的屈服强度与抗拉强度之比为0.6。 普通螺栓一般采用Q235钢制成，通常为六角头螺栓，标记为Md×L。 其中d是螺栓的直径，L是螺栓的标称长度。 普通螺栓常用的规格有M8、M10、M12、M16、M20、M24、M30、M36、M42、M48、M56和M64等。
2、高强螺栓按受力特性不同可分为摩擦型高强螺栓和承压型高强螺栓。 摩擦型高强螺栓通过拧紧螺栓的轴向力来压缩连接叠层。 剪切力通过压缩叠堆之间的摩擦阻力传递。 连接承载能力的极限状态是刚克服摩擦阻力时。 当承压高强螺栓的剪力大于摩擦阻力时，连接带将发生相对滑动，螺栓杆和带将受到挤压。 承载能力的极限状态是当螺栓杆被剪切或连接扳机被压碎时。 ，其承载能力极限大于摩擦型高强螺栓。 我国使用的大六角头高强度螺栓有8.8级和10级。大六角头高强度螺栓连接副包括1个螺栓、1个螺母和2个垫圈。
3、地脚螺栓主要用作钢柱脚与钢筋混凝土基础之间的连接钢材规格符号，承受柱脚的拉力，并在柱安装定位时作为临时固定。 地脚螺栓的锚固长度不能小于地脚螺栓直径的25倍。 锚固件通常采用塑性较好的钢材制成，如Q235或Q345。 它们是直径较大的非标准零件。 地脚螺栓在立柱上安装校正后，必须焊接地脚垫板并用双螺母拧紧，防止松动。

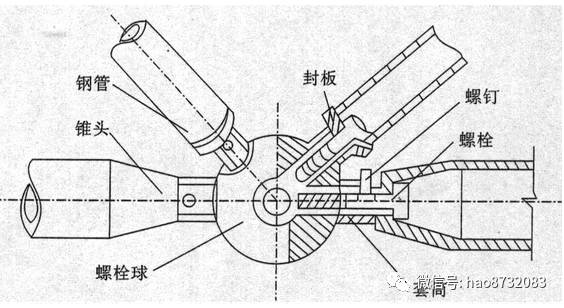

4、螺栓球接头由钢球、螺栓、密封板或锥头、套筒、螺钉或销轴等组成。

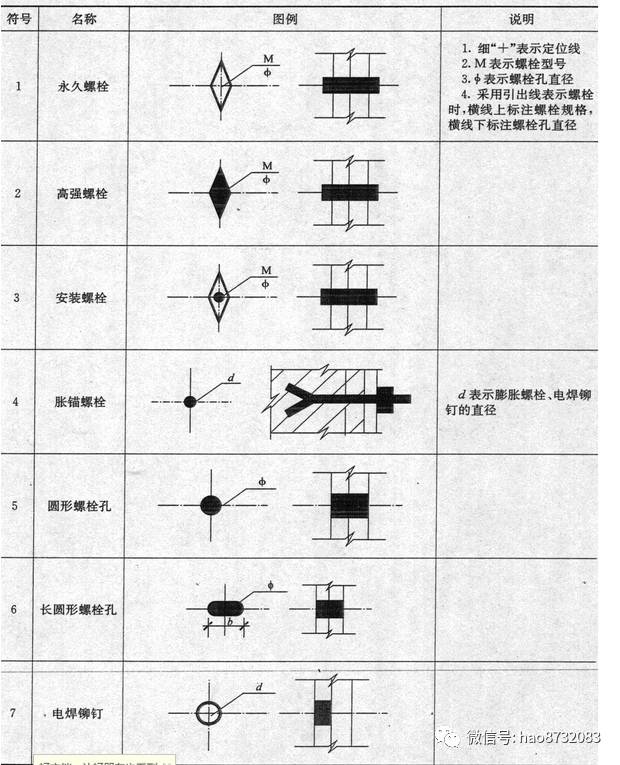

5. 螺栓、孔和焊接铆钉的表示

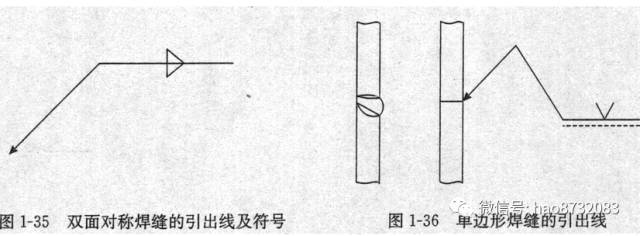

6.焊缝
5.图文详细讲解

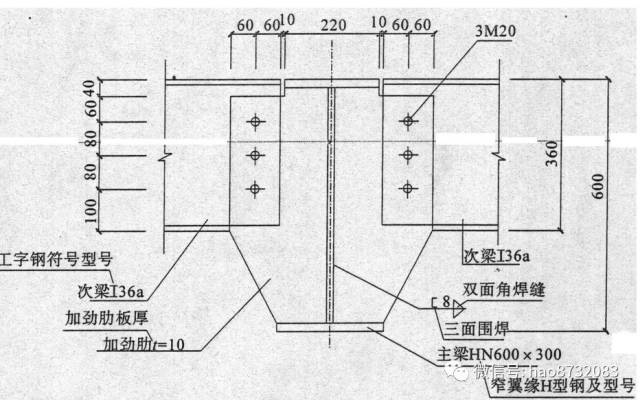

主次梁横向连接详图

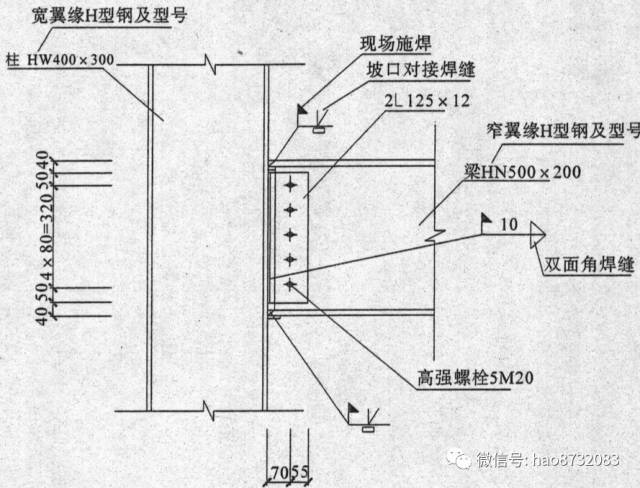

2、梁柱刚性连接详图

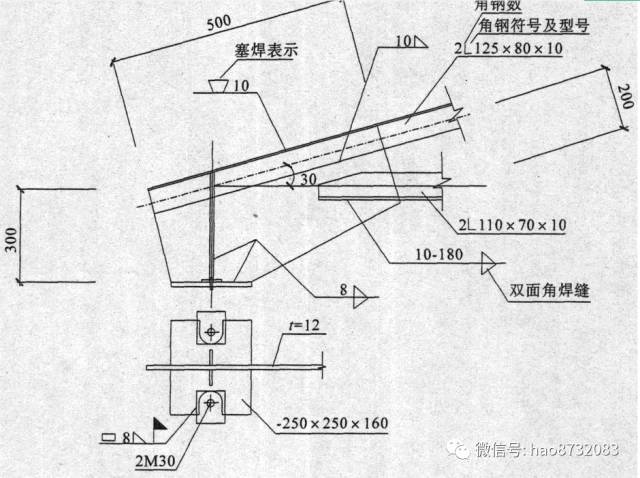

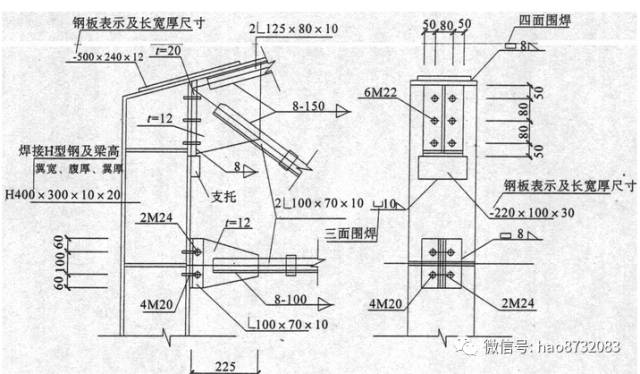

3、梯式屋架支撑节点图

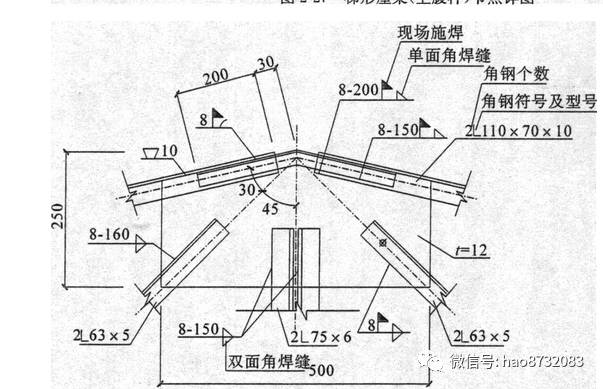

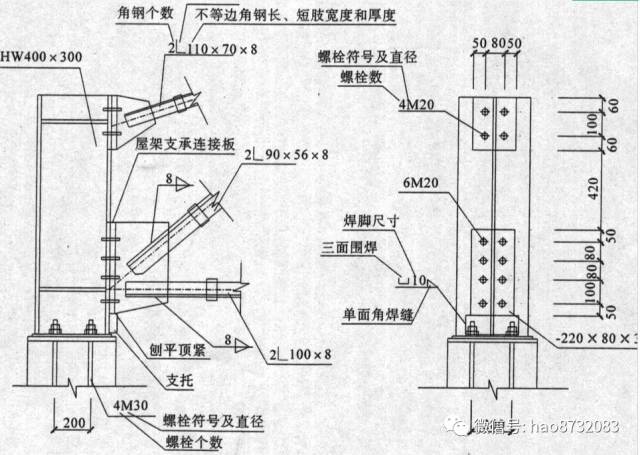

4.三角形屋架支撑

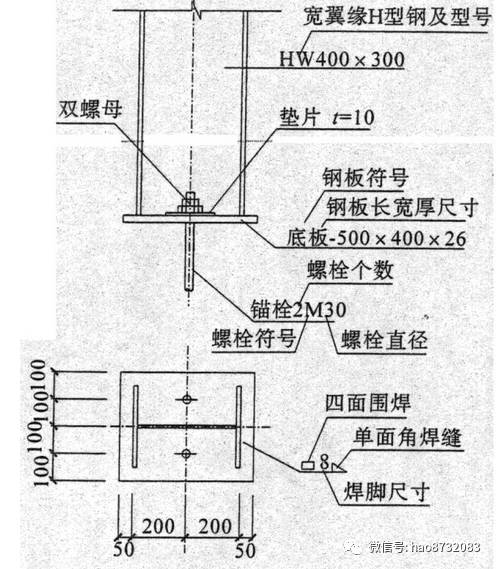

5.铰接柱脚

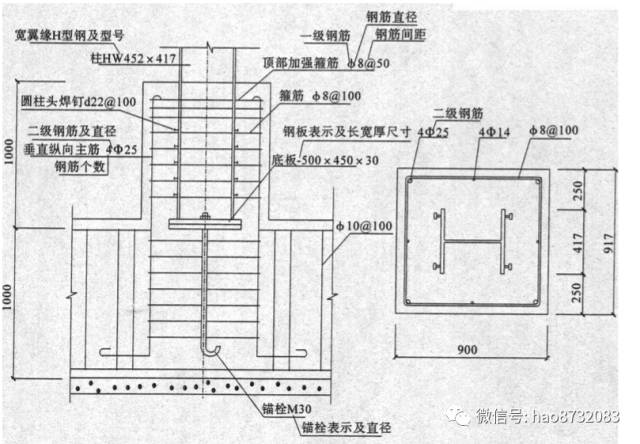

6.包脚柱脚

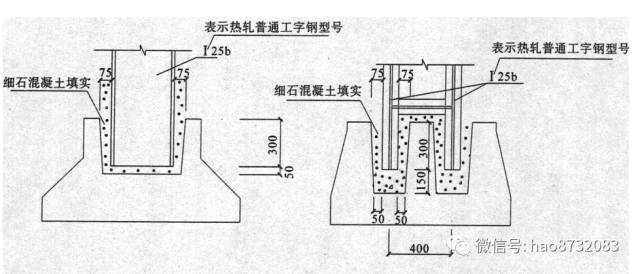

7. 嵌入式柱底座

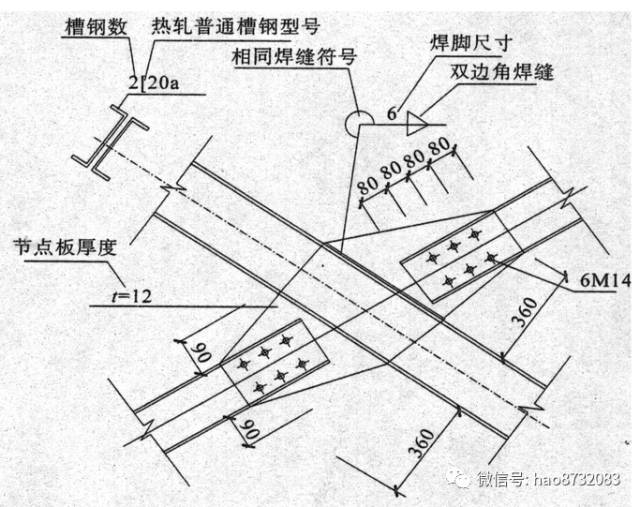

8、槽钢支撑

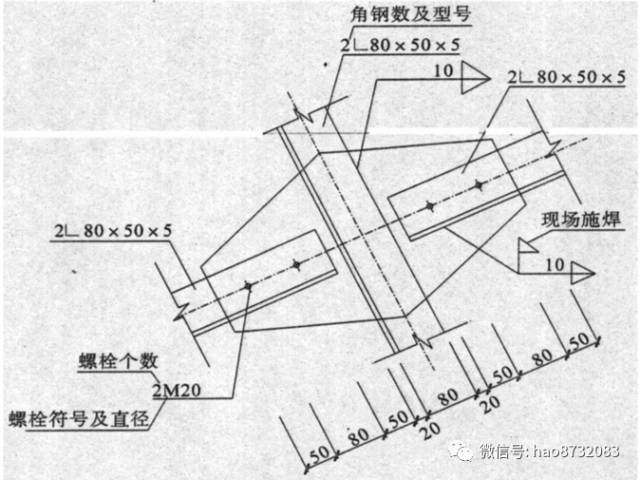

9.角钢支撑

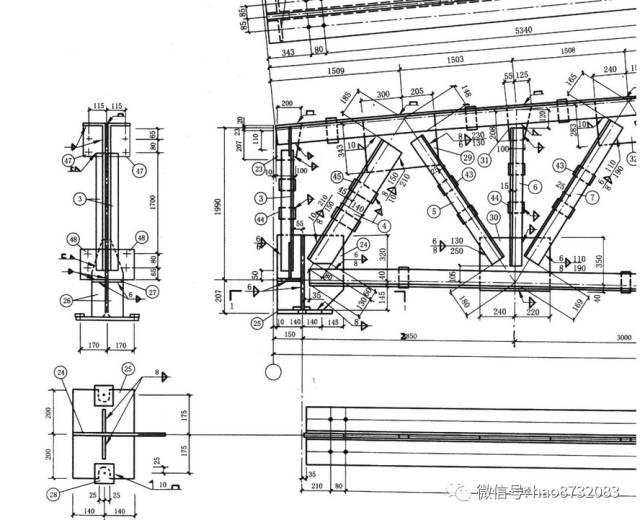

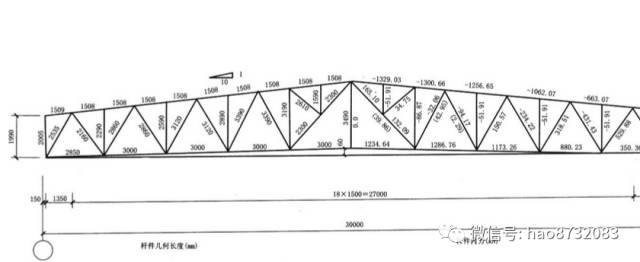

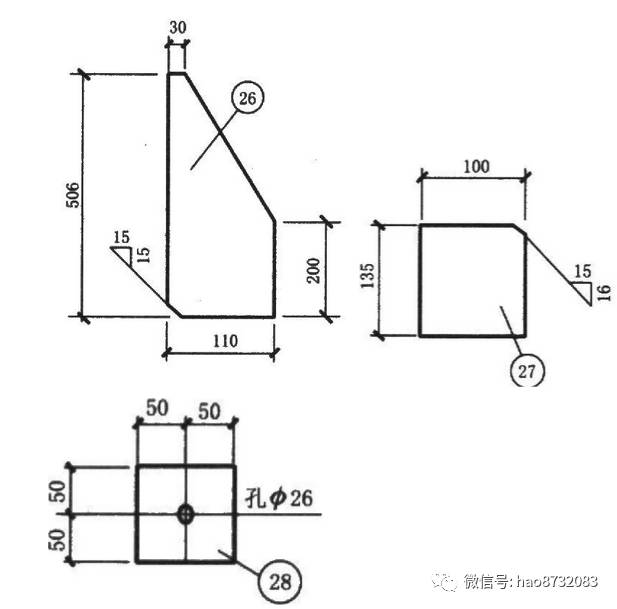

10.梯形屋架
注：1、未注明的角焊缝角焊缝尺寸为5mm。 但在仅一侧标注角焊缝尺寸h的双面角焊缝符号中，另一侧未标注角焊缝尺寸h则与9相同。 2、所有未规定长度的焊缝均应满焊。 3、未标明螺栓为M20，孔为φ21.5。 4、钢材材质为Q235-B级。 5、焊条采用E43型。
