钢型材的检测指标很多，包括力学性能测试、力学性能测试、元素成分分析、化学成分分析，甚至电性能测试。今天给大家介绍一下型钢力学性能测试的四大指标（屈服强度、抗拉强度、断裂伸长率和冷弯性能）的详细测试方法。
1、钢型材试验指标——屈服强度试验的测定：

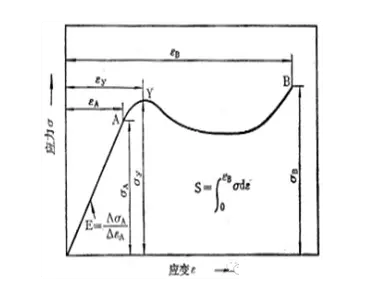

记录测试过程中的力-延伸曲线或-（夹具）位移曲线。从图中读取第一次力下降前的最大力和屈服强度阶段的最小力或屈服平台处的恒定力，忽略初始瞬态效应。除以试样的原始横截面积（S0），得到上下屈服强度（裁判试验采用图解法）。
ReL——屈服强度（N/m㎡）；Fs——屈服强度（N）；S0——原始截面积（N/m㎡）
2、钢型材的检测指标——抗拉强度试验的测定
对于表现出显着屈服（不连续屈服）的金属材料，从记录的力-延伸或力-位移图中读取屈服阶段后的最大力。对于没有表现出明显屈服（连续屈服）的金属材料，从记录的力-延伸或力-位移图，或从测力盘，读取测试期间的最大力。抗拉强度是用最大力除以试样的原始横截面积得到的。
Rm——抗拉强度（N/m㎡）；Fm——最大力（N）；S0——原始截面积（N/m㎡）
3、钢型材检测指标——断后伸长率测定
直接测量法：如果断点到最近的标距端点的距离大于1/3L0钢材力学性能检测，直接测量标距两端的距离，即断后标距（L1）钢材力学性能检测，原始标距 (L0) 和测得的断裂后标距 (L1)。标距标尺的最小刻度值不得大于0.1mm。
A——断裂后伸长率（%）；四舍五入至 0.5%；L0——原始标距（mm）；L1——断裂后的标距（mm）。
4、钢型材试验指标——冷弯性能试验
弯曲至规定弯曲角度的试验，试样应放在两个滚轮上，试样轴线与弯曲压头轴线垂直，弯曲压头在中点对试样连续施力两个支架之间。弯曲它直到达到指定的弯曲角度。弯曲角度可以通过测量弯曲压头的位移来计算。当出现争议时，测试速率应为（1±0.2）mm/S。在弯曲试验中，应缓慢施加弯曲力，以使材料自由塑性变形，直到臂平行。

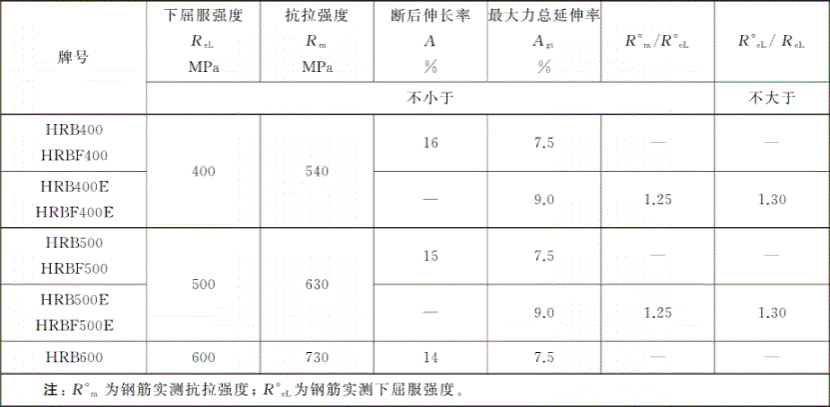

型材的检验不同于管材和板材的检验。其形状的特殊要求决定了其力学性能属于钢型材的重点检验项目。通过屈服强度、抗拉强度、断裂伸长率、冷弯性能等试验，可以对型材的质量有一个基本的判断，对研究型材产品有很大的参考价值。
