本文比较了由Q235、Q345、Q390和Q420组成的钢结构焊接新旧国标中常用的焊条，简要介绍了新国标中焊条的修改内容，并指出焊接新国标中棒材的选用应注意事项。本文可供设计、管理及焊接相关人员参考和参考。
1 简介
钢结构设计、管理、焊接相关人员熟悉和常用，带涂层的手工电弧焊焊条国家标准《碳钢焊条》GB/T 5117-1995和《低合金钢焊条》GB/T5118-1995都有2013年发布 2010年3月1日废止，由修订后的国家标准《非合金钢和细晶粒钢焊条》GB/T 5117-2012和《耐热钢焊条》GB/T 5118代替-2012 年。
与上述旧国家标准相比，新国家标准对焊条的分类和型式排列、名称、型号数量、力学性能、化学成分和代号等技术要求进行了较大的调整和修订。笔者试图从用户的角度，对Q235、Q345、Q390、Q420等钢结构焊接新旧国家标准中常用焊条及修改进行简单的对比介绍，并提出一些注意事项。供钢结构设计、管理、焊接相关人员参考和参考。
2 新旧国家标准中常用电极的异同

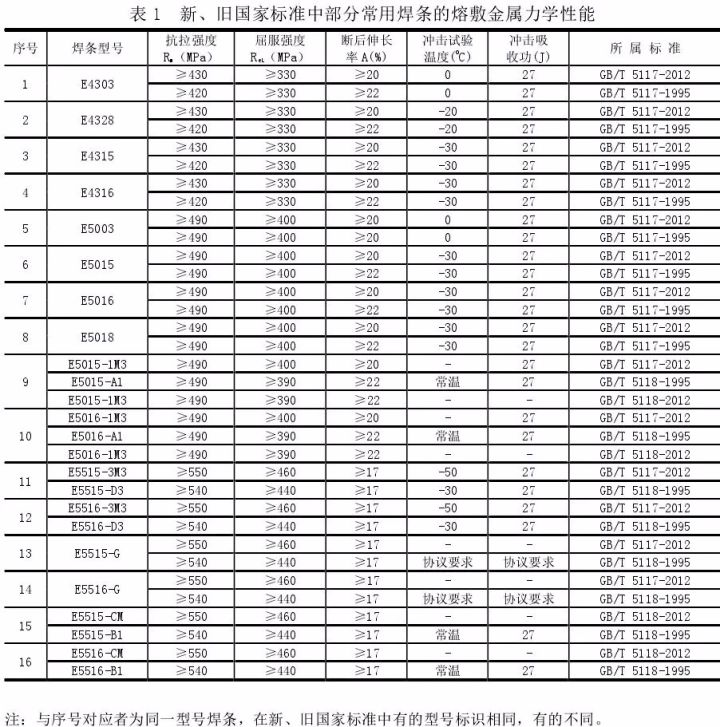

2.1 新旧国家标准中部分常用焊条的熔敷金属力学性能见表1。

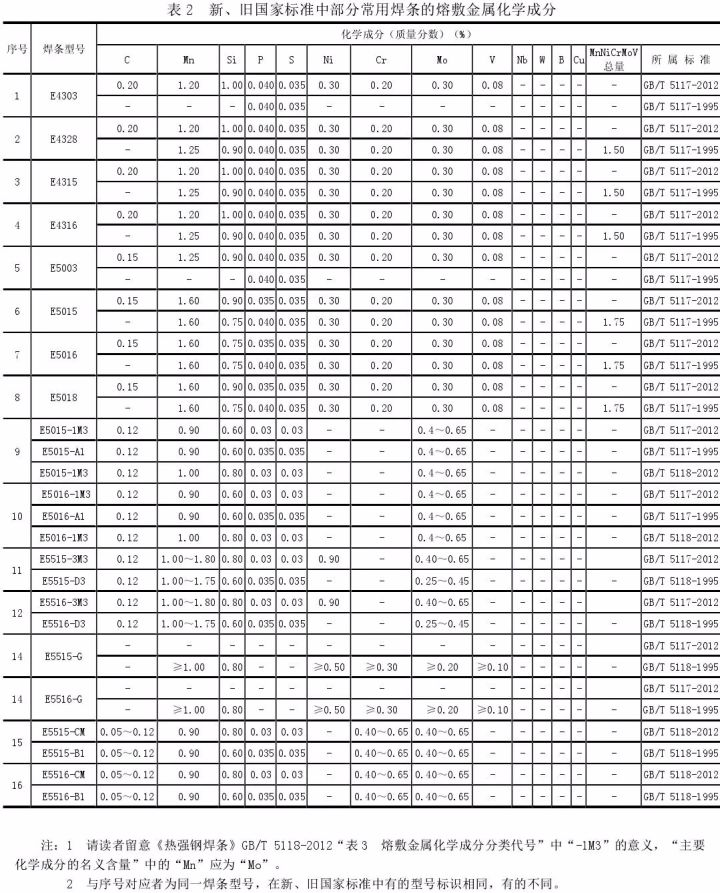

2.2 新旧国家标准中部分常用焊条的熔敷金属化学成分见表2。
3 钢结构常用焊条的选择

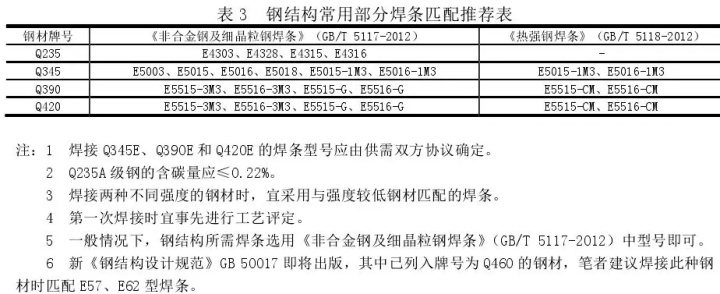

3.1 钢结构常用焊条推荐选用表
焊接Q235、Q345、Q390、Q420组成的钢结构时，新国标《非合金钢和细晶粒钢焊条》GB/T 5117-2012中的焊条类型完全可以满足设计和施工的需要. 为此，笔者建议在正常情况下使用本标准中的电极；当然，在特殊情况下（如更换、使用库存等），也可以使用GB/T5118-2012《热强钢焊条》中的焊条。由于上述国家标准中焊条种类较多，用于钢结构焊接的焊条只是其中的一小部分，因此笔者推荐选择几种典型焊条，详见表3。
3.2 备注
3.2.1 由于现在必须执行新国标，笔者建议首先，新国标删除的电极不要写；其次，新国标修改型号的电极书写要准确；三是新国标名称书写正确。和标准号，注意不要把国家标准名称和代码混为一谈。
3.2.2 根据经济合理、安全、适用的原则，熔敷金属的抗拉强度和屈服强度略高于母材，一般可采用E50系列“碳钢”焊条。用于焊接Q345组成的钢结构。当然，这里不排除使用“碳钼钢”或“镍钢”等低合金钢焊条。
3.2.3 国家标准中，电极“E43XX”、“E50XX”、“E50XX-XX”、“E55XX-XX”等数字均指最低“抗拉强度”；钢“Q235”、“Q345”、“Q390”、“Q420”和钢筋“”、“”、“”、“”等中的数字均指“屈服强度”，请注意区别不要混淆他们。
3.2.4 新国标《非合金钢和细晶粒钢焊条》GB/T 5117-2012中明确规定了焊条熔敷金属的化学成分，但旧国标《碳钢焊条GB/T5117-1995对所有焊条熔敷金属中碳、锰、硅的含量没有明确规定。提醒读者这一点，因为它有助于钢匹配电极。
3.2.5 新国标《非合金钢和细晶粒钢焊条》GB/T 5117-2012和《热强钢焊条》GB/T 5118-2012中，有“碳钢焊条”，但它们的化学成分和力学性能存在差异，请读者特别注意！
3.2.6 在图纸说明中，焊接Q345 简称为“E50 型焊条”，并没有规定是使用“E50 型碳钢焊条”还是“E50 型低合金钢焊条”。给予建设单位的做法不能说是不可行的。
但笔者认为在《低合金钢焊条》GB/T 5118-1995中写成“选用E50XX型焊条”这说明有点多余！因为“E50XX型焊条”应该列在《碳素焊条》中。钢焊条”GB/T 5117 -1995，但不在“低合金钢焊条”GB/T 5118-1995中。笔者推测q345钢材构件焊接使用什么焊条，笔者认为所用钢Q345是一种低合金高强度结构钢，而使用低合金钢焊条理所当然，却忽略了焊条代号的严谨性。的确，我们有些图纸长期以来就是这样表达设计意图的，并没有问题。这可能是因为表示法虽然不是很严格，但不会引起问题。这是因为“E50型碳钢焊条”或“E50型低合金钢焊条”可焊接Q345。
在执行新国标《非合金钢和细晶粒焊条》GB/T 5117-2012的过程中，如果不想用“E50型碳钢焊条”焊接Q345，一般还是写为“E50XX型”焊条。似乎有点不清楚或概念有点模糊。因为在新国标中，“E50型”焊条指的范围很广，包括“碳钢”、“碳钼钢”、“镍钢”、“耐候钢”和“其他”系列焊条。“E50XX 型”仅指“碳钢”焊条。
因此笔者建议在图纸说明中，焊接Q345时，如果不想使用“E50XX型碳钢焊条”，可以写成“选择”非合金钢和细晶粒钢焊条”（GB/T 5117-2012）中E50XX-XX型“电极；特殊情况也可在《热强钢焊条》（GB/T 5118-2012）中记作“E50XX-XXX”。
3.2.7 新国标《热强钢焊条》（GB/T 5118-2012）中删除了“冲击试验要求”的内容。请读者特别注意！这与旧国标《低合金钢焊条》GB/T5118-1995有很大不同。建议焊接由Q345、Q390或Q420组成并有抗疲劳要求的钢结构。如无特殊规定或约定q345钢材构件焊接使用什么焊条，建议不要使用“耐热钢焊条”！
3.2.8 选择焊条时，除考虑强度等级外，还应根据焊件的结构形状、板厚、负荷性能和钢材的抗裂性能选择不同类型的镀层。一般当结构要求塑性好、冲击韧性高、低温性能好时，应选用碱性涂层焊条；在结构不复杂、母材质量较好的情况下，应尽量选用其他较经济的镀膜电极。
