我们在设计设备或者校核强度的时候，不可避免的一个问题就是如何选择材料？ 那么我们就会遇到钢材或者合金的各种表达方式，有的是数字代号（比如），有的是牌号（比如有的叫Q235、20、Q345），还有我们经常见到的304、304等听到。 316不锈钢，反正大概率会乱。
本期我们将尽力为您简单区分以上差异。 如果是化学设计比赛，肯定会涉及设备设计和强度验证。

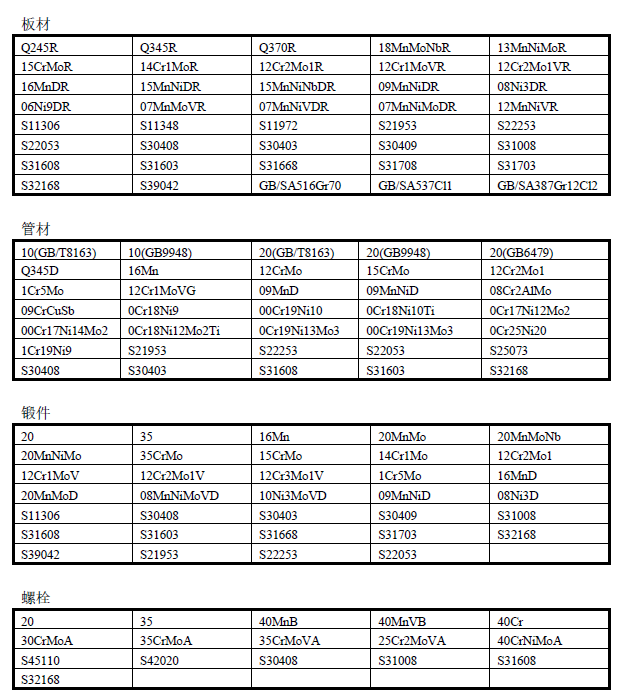

SW6-2011材料数据库中的材料

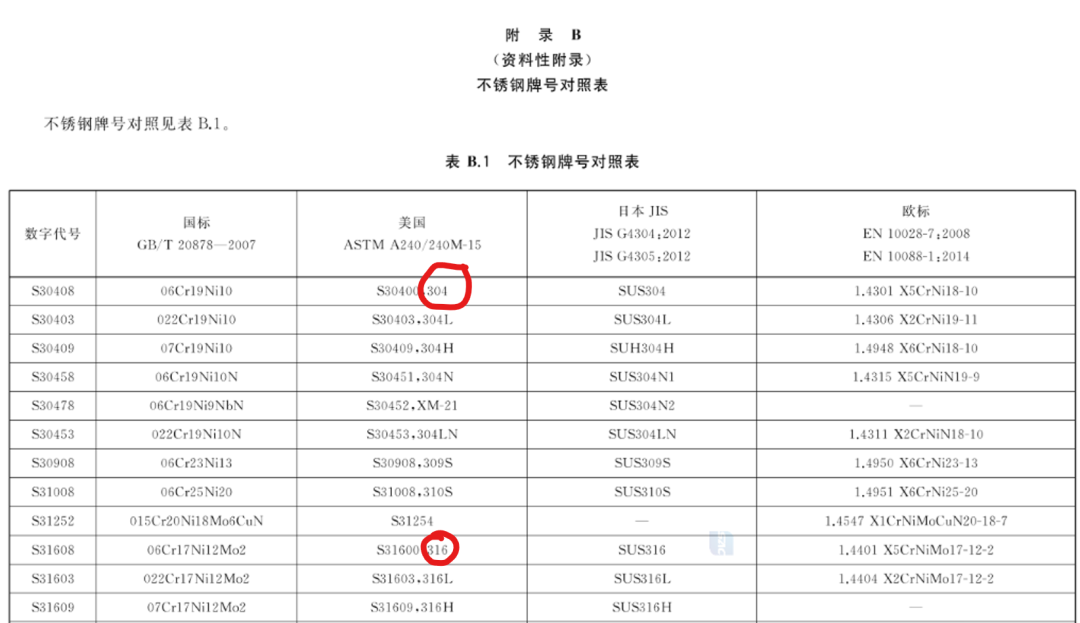

首先我们来解释一下经常提到的304不锈钢和316不锈钢。 他们的来源是美国标准。 例如，下图是GB/T 24511-2017附录中提供的不同国家钢级对照表。 304不锈钢对比我国国家标准的牌号是（这是新标准中的牌号，旧标准中的牌号是）。 其次，它在中国也有一个数字代码，称为（注意与美国ASTM数字代码区别）。
接下来重点介绍一下国内钢材模型的表达方法。 我国钢模型的表达方法有两种。 现行标准为《钢材产品牌号表示方法（GB/T 221-2008）》和《钢材及合金牌号统一编号》。 代号体系（GB/T 17616-2013）”，这两种表示方法在现行国家标准和行业标准中并用。钢的型号有两种形式：牌号和数字代号。两者实际上是相互关联的（公众号后台回复“钢材牌号”即可获取这两个标准的pdf文件）。
首先我们来说说钢材牌号表示方法（GB/T 221-2008）。 这是比较常见的。 不同的铁制品有不同的编码规则。 它由大写汉语拼音字母、化学元素符号和阿拉伯数字组合表示。 。 以碳素结构钢为例，常简称为Q235钢材牌号对照表，Q指“屈服”，在牌号开头，即屈服强度最小为235N/mm2的碳素钢，也可在后面加上其他字母牌号末尾要解释一下，如Q345R，R指“压力容器”，即最小屈服强度为345N/mm2的锅炉和压力容器用碳钢。

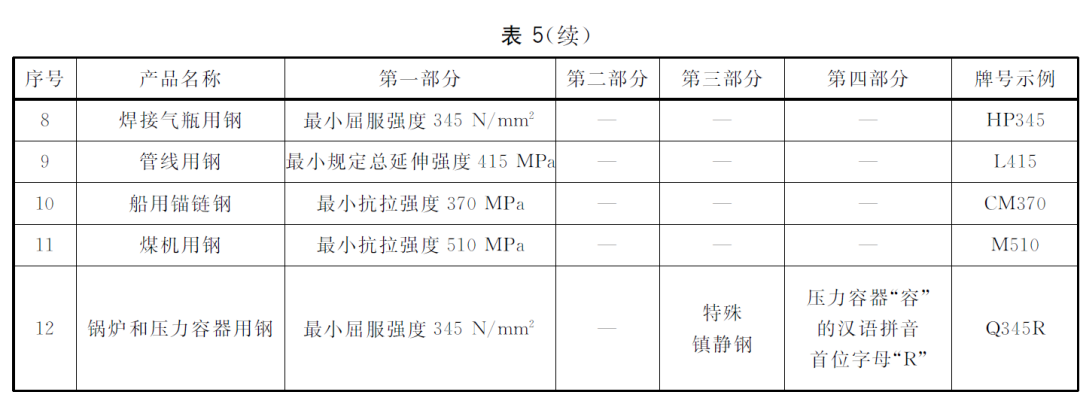

GB/T 221-2008拦截

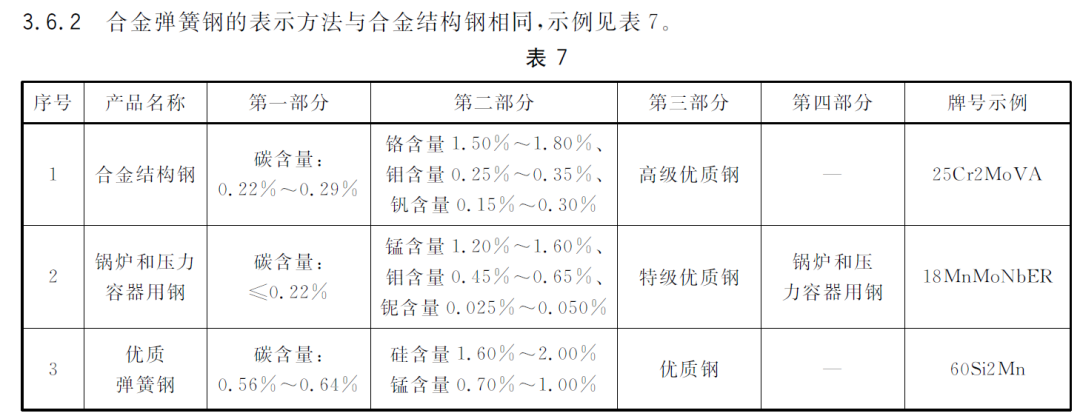

如果是合金，其含量包括以下部分。 前两位阿拉伯数字代表平均碳含量（以千分之十计），中间代表合金元素及含量。 含量小于1.5%时，不标注阿拉伯数字。 如果超过，则在元素后面添加一个数字（通常以百分比表示）。 最后还可以标注钢材的牌号和用途。

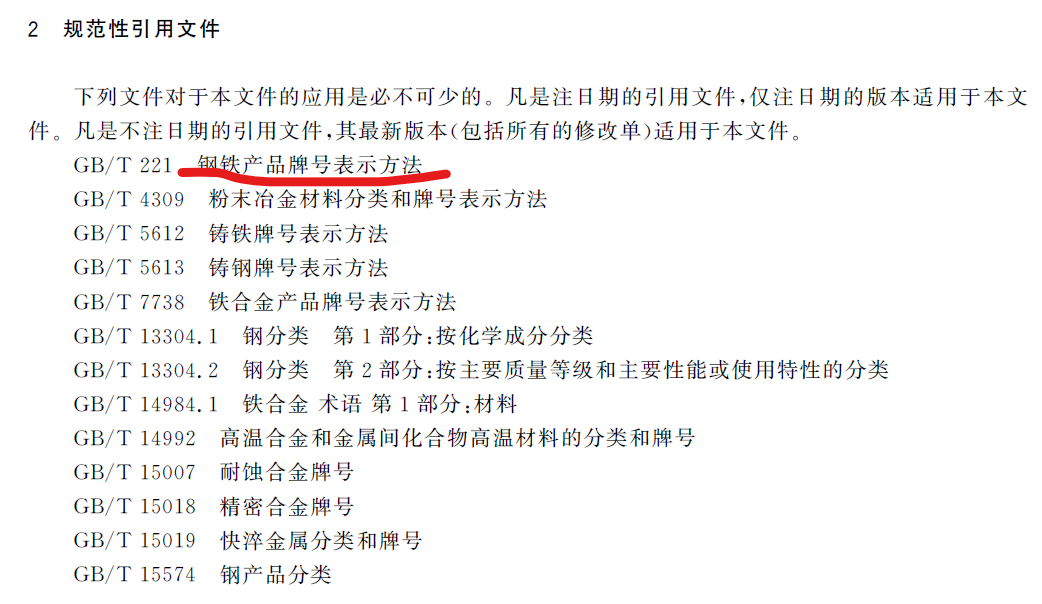

接下来我们来说说钢铁及合金牌号统一数字代号系统（GB/T 17616-2013）。 从其规范性引用文件中我们可以看出，它是与GB/T 221-2008标准相结合的。
本标准主要规定了钢材的数字代号，由一个前缀字母和五个数字组成。 前缀字母与钢的类型有关。 不锈钢最常见的前缀字母是S。这个数字代号的编码规则与美国标准非常相似，但它们是相同的。 钢材的代号会有所不同，需要注意区分。 其他中国标准中钢材的代号一般采用国家标准的代号。

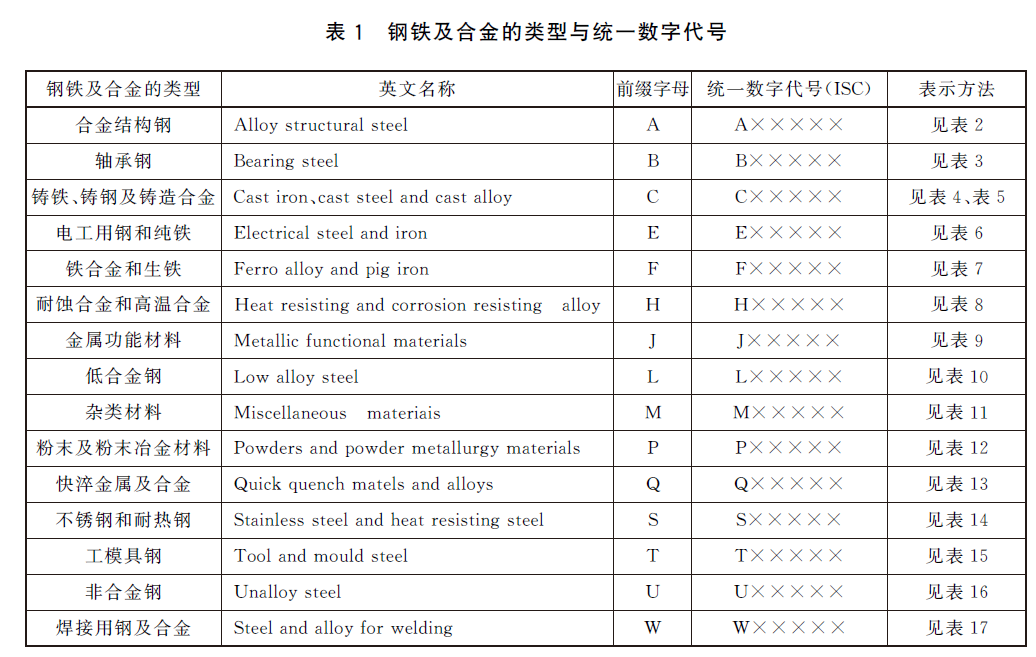

数字代码编码规则

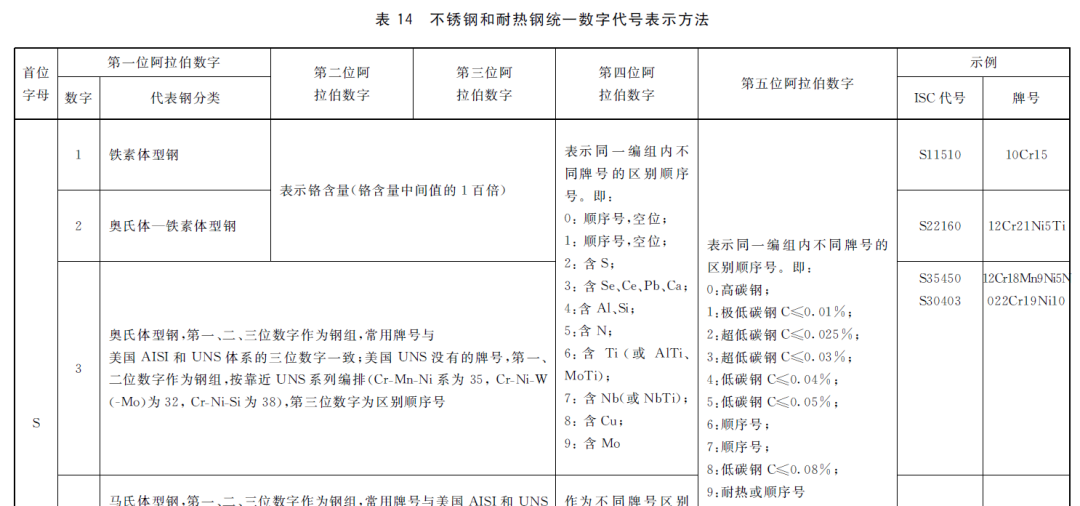

数字代号与钢级是一一对应的，不存在一对多或多对一的情况。 从下图中的例子来看，不锈钢牌号表示方法符合GB/T 221-2008的规则，并给出了相应的数字代号。

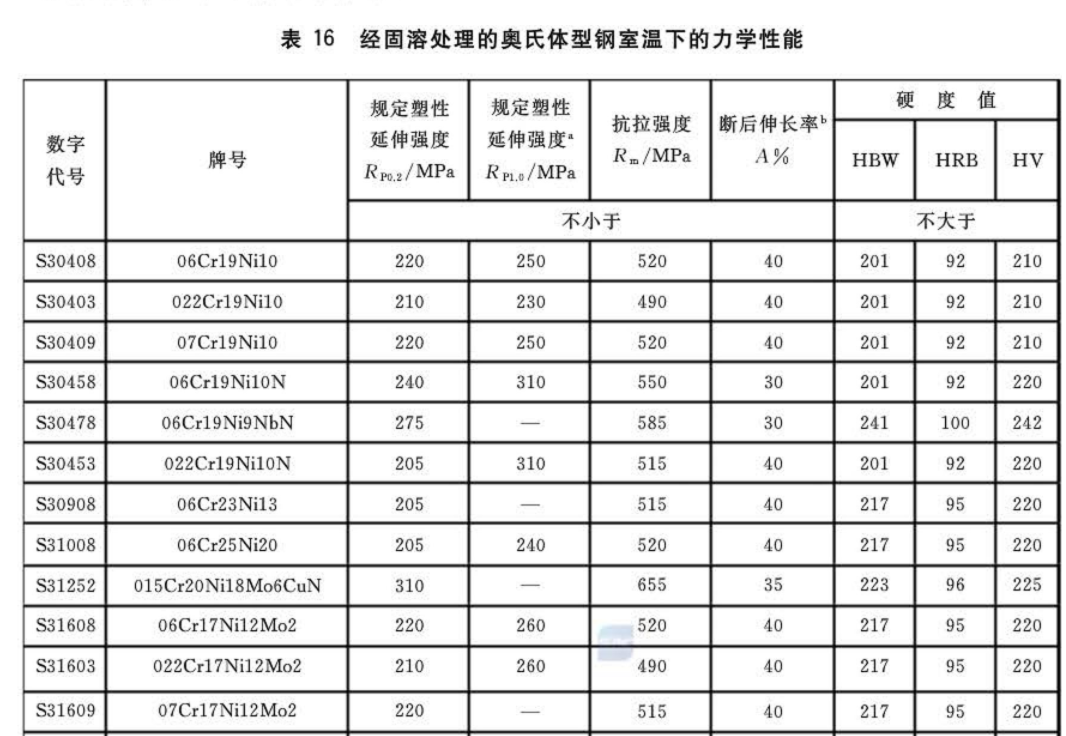

需要说明的是，上述标准仅规定了钢号和代号。 该标准不包括所有钢种和数字代码。 一般来说，如果我们需要查找不同设备或结构的钢材，我们需要在相应的设备或结构相关标准中进行搜索。 例如，承压设备用不锈钢和耐热钢板及钢带（GB/T 24511-2017）就有详细说明。 钢号和数字代号及其材料性能数据。
最后，还有一个常见牌号需要提及钢材牌号对照表，那就是优质碳素结构钢。 常见听到的等级有20级、30级等，看似与上述标准不同，但实际上是根据上述标准命名的。 前者的两个阿拉伯数字仍然代表碳含量（以万分之几计）。 之所以有像20这样的牌号，是因为它的其他元素含量较低，所以没有后续的合金元素符号和阿拉伯数字。 例如，如果Mn含量符合显示要求，就会有Mn的标记，如20Mn（前20仍然代表碳含量）。 其统一数字代号也按上述标准命名（U为非合金钢）。

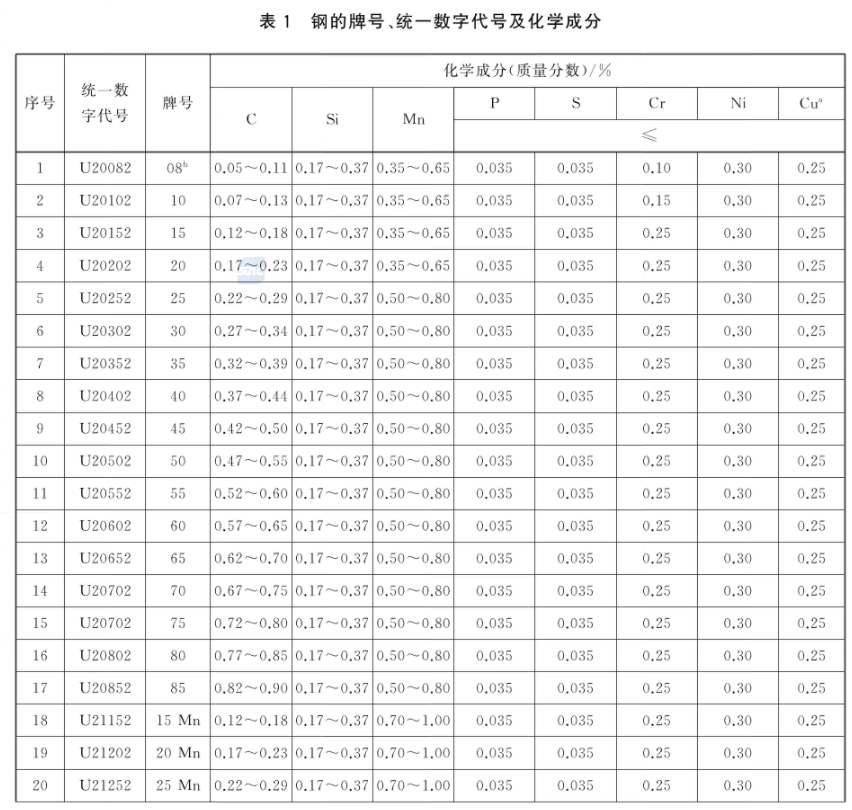

优质碳素结构钢GB/T 699-2015
以上是钢号的命名及代号。 不知道你理解清楚了吗？ 如需了解更详细的命名规则，请在公众号后台回复“钢种”即可获取这两个命名标准的pdf文件。
参考：
钢材牌号表示方法（GB/T 221-2008）
钢铁及合金牌号统一数字代号系统（GB/T 17616-2013）
优质碳素结构钢（GB/T 699-2015）
承压设备用不锈钢和耐热钢板及钢带（GB/T 24511-2017）
你知道我国钢材牌号字母的含义吗？
以前的选择（点击跳转）
