主要是对防火油墨的定义、工作原理、分类、组成及发展前景进行了总结。 以下内容是小编整理的一吨钢材用量防火涂料，供大家参考。
防火涂料（常识、分类、成分）
防火涂料是用于易燃基材表面的特种油墨，可降低被涂材料表面的可燃性，延缓火势的快速蔓延，提高被涂材料的耐火极限。
将防火油墨蚀刻在基材表面。 除无卤外，还具有防锈、防水、防腐、耐磨、耐热等性能，以及涂层的韧性、着色、附着力、油性和一定的光泽度。
燃烧是一种快速而剧烈的火焰氧化反应。 反应非常复杂。 燃烧的形成和进行必须同时满足三个条件，即可燃物质、助燃剂（如空气、氧气或氧化剂）和点火源（如低温或火焰）。 为了停止燃烧，必须切断燃烧过程中三个要素中的任何一个，例如升高体温、隔离空气或可燃物。
阻燃油墨的防火机理大致可归纳为以下五点：
(1)防火油墨本身具有阻燃性或不燃性，使被保护的基材不直接与空气接触，延缓物体的着火，降低燃烧速度。
(2)防火油墨除了具有阻燃或不燃的特性外，还具有较低的导热系数，可以延缓火焰温度向被保护基材的传递。
(3)防火涂料受热分解产生不燃惰性二氧化碳，并驱散被保护物体受热分解产生的可燃二氧化碳，使其不易燃烧或燃烧速度加快速度减慢。
(4)含氮防火涂料受热分解成NO、NH3等官能团，与有机自由基结合，中断链式反应，体温升高。
（5）膨胀型防火涂料受热膨胀发泡，产生碳泡沫隔热层，将被保护物体密封，延缓热量向基材的传递，防止物体遇火燃烧或因火灾而导致硬度增加。温度下降。
防火涂料的分类：
墙裙防火漆； 木器防火漆； 钢结构防火涂料、混凝土结构防火涂料、隧道防火涂料、电缆防火油墨。
防火油墨的成分
防火油墨由基材（即成膜物质）、颜料、普通油墨涂料、防火涂料和分散介质等添加剂成分组成。 除防火涂料外，涂料中其他涂料组分的作用与普通涂料相同，有的在性能和用量方面有特殊要求。
防火油墨施工
第一节 一般规定
第3.1.1条 钢结构防火涂料防护应当由经过培训、合格的专业施工队伍施工。 施工时的安全技术和劳动保护要求按照国家现行有关规定执行。
第3.1.2条 当钢结构安装就位，与其连接的吊索、马道、管架及其他相关预制构件安装完毕并验收合格后，即可进行防火涂料施工。
第3.1.3条 施工前，钢结构表面应进行除锈，防锈处理应根据使用要求确定。 除锈、防锈处理应符合现行《钢结构工程施工及初次检验规范》的有关规定。
第3.1.4条 施工前应清除钢结构表面的杂物，接缝处的缝隙应用防火涂料或其他防火材料填充。
第3.1.5条 防火涂料施工应在室外家庭装修前进行，并应在不被后续工程破坏的条件下进行。 施工时，对不需要防火的部位和其他物体应进行屏蔽和保护。 刚施涂的涂料应避免脏液污染和机械冲击。
第3.1.6条 施工过程中及涂层干燥固化前，环境湿度应保持在5～38℃，相对温度不低于90%，空气应流通。 当风速小于5m/s，或下雨且预制构件表面有霜时，不宜作业。
第二节 质量要求
第3.2.1条 用于保护钢结构的防火涂料必须有国家检验机构的耐火极限检验报告和理化性能测定报告，并必须有消防监督部门颁发的生产许可证和消防部门颁发的生产许可证。生产厂家的产品资质证书。
第3.2.2条 钢结构防火涂料出厂时，产品质量应符合有关标准的规定。 还应附有油墨品种名称、技术性能、制造批号、贮存期限和使用说明。
第3.2.3条 防火涂料中的底漆和面漆应相互匹配，底漆不得磨损钢材。
第3.2.4条 同一工程中，每使用100t薄涂工字型钢结构防火油墨，应检查一次粘结硬度； 每使用500t厚涂工字型钢结构防火油墨，应取样一次粘结硬度和抗压硬度。
第三节 薄涂工字钢结构防火涂料施工
第3.3.1条 薄涂工字型钢结构防火油墨的底涂层（或主涂层）宜采用重力喷枪喷涂，压力约为0.4MPa。 对于现场修复和表面区域施工，可以用手抹平。 面漆装饰油墨可以新鲜、喷涂或滚涂。
第3.3.2条双组份包装的油墨应按照说明书现场配制； 热固性包装的油墨也应充分搅拌。 涂漆后不应有飘浮、坠落现象。
第3.3.3条 底涂施工应符合下列要求：
1、当钢基材表面除锈、防锈处理符合要求，并将灰尘等杂物清理干净后，即可开始施工。
2、底层一般喷涂2~3遍，每遍长度不宜超过2.5mm。 必须在上一层、最后一层之后干燥。
3、喷涂时应保证涂层完全封闭、轮廓清晰。
4、操作人员应携带测厚针测量涂层长度，保证涂层达到设计规定的长度。
5、当设计要求涂层表面平整、光滑时，应在最后一道工序对涂层进行抹平，以保证外表面平整、光滑。
第3.3.4条 表面涂层施工应符合下列要求：
1、当底层宽度满足设计要求且基本干燥时，即可进行面层施工。
2、面层一般涂刷1~2遍，并应完全覆盖底层。 油墨用量0.5~1kg/㎡。
3、面层应色泽均匀、光滑。
第四节 厚涂工字钢结构防火涂料施工

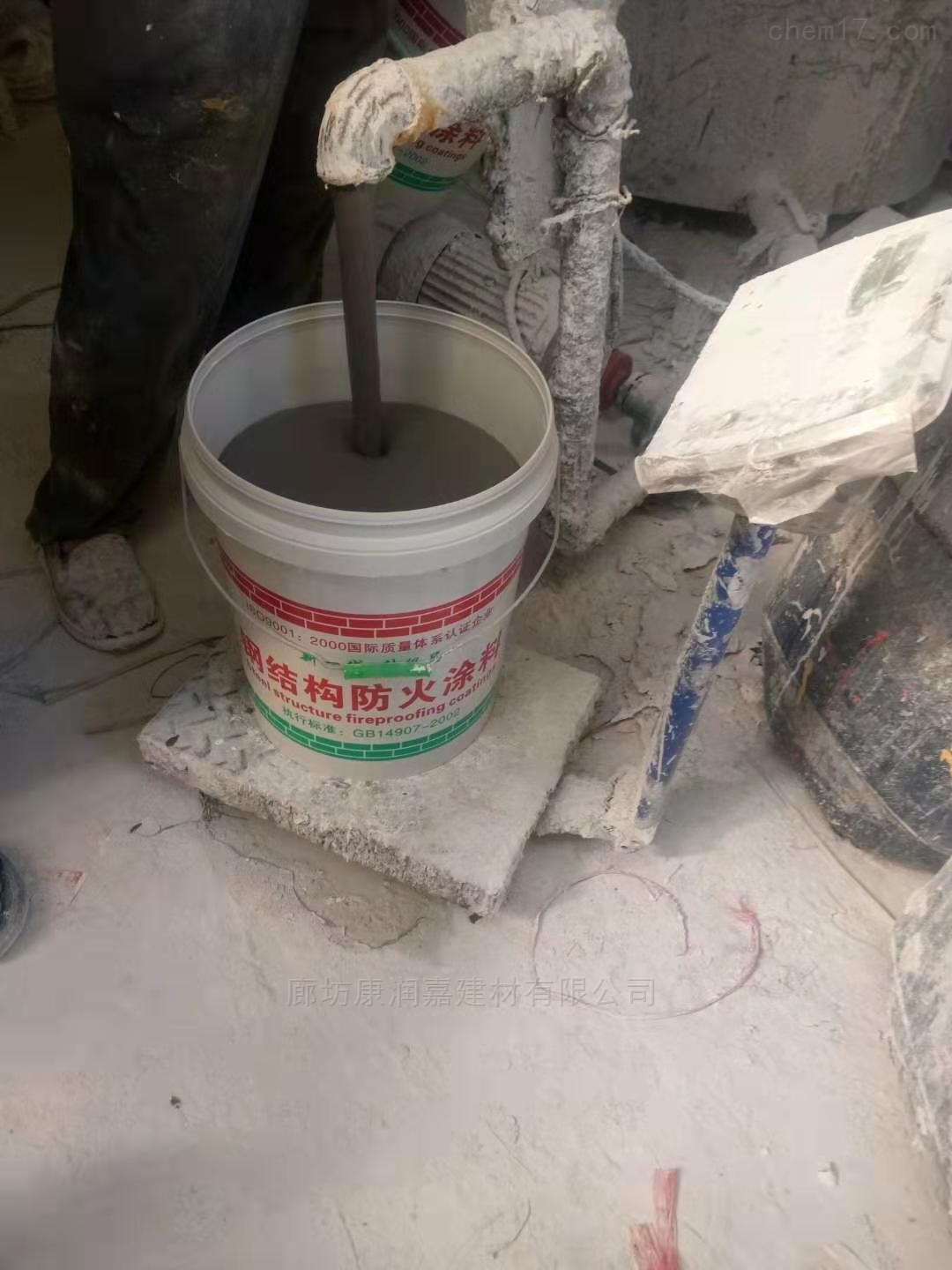

第3.4.1条 厚涂工字钢结构防火油墨应采用压送式涂布机涂覆，气压为0.4～0.6Mpa，喷枪嘴半径为6～10mm。
第3.4.2条 调味时，严格按照混合比例添加配料或稀释剂，并调至稠度适宜，边搅拌边使用。
第3.4.3条 涂装施工应分次完成。 每层的长度应为5~10mm。 上一层后必须基本干燥或固化，然后再涂最后一层。 涂层保护的方法、涂层次数和涂层长度应根据施工设计要求确定。
第3.4.4条 施工过程中，操作人员应当用测厚仪测量涂层长度，直至达到设计规定的长度后方可停止涂层。
第3.4.5条 涂覆后应去除枕骨，以保证均匀、光滑。
第3.4.6条 防火涂料出现下列情况之一时，应重新喷涂：
1、涂层干燥固化不好时，附着不牢，或粉化、空鼓、剥落。
2、对于钢结构的接缝，当拐角处的涂层有明显的凹坑时。
3、涂层表面有浮浆或裂纹长度小于1.0mm时
4、当涂层长度大于设计规定长度的85%，或涂层长度小于设计规定长度的85%，但连续区域的宽度未达到规定长度的涂层超过1m。
防火油墨的分类
建筑防火是消防科学技术的重要领域，而防火油墨是防火建筑材料的重要组成部分。 防火油墨是指喷洒在物体表面以避免火灾、阻止火势蔓延或隔离火源、延长基材着火时间或降低隔热性能以延缓结构破坏时间的一类油墨。 。 根据不同用途和使用对象，可分为：墙裙型防火油墨、电缆防火油墨、钢结构防火油墨、预应力混凝土墙体防火油墨等。我国防火油墨的发展要晚15至20年高于美国工业化国家。 虽然起步较晚，但发展速度还是比较快的。 特别是钢结构用防火油墨在品种类型、技术性能、使用效果、标准化程度等方面已接近或达到国际先进水平。 近年来，其需求呈指数级下降，这与钢结构建筑的快速发展是分不开的。
1、钢结构防火油墨
钢结构作为高层建筑结构的一种方式，以其硬度高、重量轻、延性好、抗震、工期短等优点在建筑行业得到广泛应用，特别是在裙房和大跨度建筑中。 道路建设等方面都表现出了强劲的活力。 截至1990年底，世界上100座高度超过200m的裙房建筑中，钢结构占79%。 改革开放以来，随着国际技术交流与合作的加强，钢结构应用技术在我国蓬勃发展，高层、裙房建筑迅速衰落。 据1995年统计，我国建成的100座裙房建筑中，钢结构占37%，其中大部分是近年建成的。 随着我国城市规模的发展，钢结构在我国建筑行业的应用前景极为广阔。 但由于钢结构本身不燃，钢结构的防火、隔热防护一度被人们忽视。 据国内外有关数据报告和有关机构的测试统计，钢结构建筑的耐火性能比菱形结构和钢筋混凝土结构差。 钢的机械硬度随着温度的降低而降低。 在5000℃左右，其硬度增加至40%至50%。 钢的热性能，如屈服点、压缩硬度、弹性挠度和承载能力迅速提高。 它很快就失去了支撑能力，导致建筑物倒塌。 因此，保护钢结构势在必行。 钢结构防火漆是在钢结构表面刷涂或涂装，起到防火、隔热的作用，防止钢材在火灾中迅速升温并增加硬度，防止钢结构损失其支撑能力并导致建筑物倒塌。 早在20世纪70年代，美国就积极开展钢结构防火油墨的研究和应用工作，并取得了良好的成果，目前仍方兴未艾。 20世纪80年代初，美国钢结构防火油墨进入中国市场并应用于工程。 从20世纪80年代初开始，我国也开始研发钢结构用防火涂料。 迄今为止，许多优良品种已广泛应用于各行业。
2、厚涂工字钢结构防火油墨
厚涂工字型钢结构防火油墨是指涂层长度为8-50mm的油墨。 该类防火油墨的耐火极限可达0.5-3h。 涂层在火灾时不膨胀，凭借材料的不燃性、导热系数低或涂层中材料的放热特性，减缓钢材的温升，对钢材起到保护作用。 该类钢结构防火涂料采用合适的基料，并配以无机轻质材料和增强材料。 与其他类型的钢结构防火涂料相比，它不仅具有水胺类防火油墨的一些优点，而且由于从基材到大部分添加剂都是无机的，因此成本较低。 这种钢结构防火涂料通常采用涂装的方式，多用于耐火极限2小时以上的室外钢结构。 但由于此类产品镀层较厚，外观装饰性较差。
3、工字钢结构薄涂防火油墨
涂层长度为3～7mm的钢结构防火油墨称为薄涂工字型钢结构防火油墨。 该类油墨遇火能膨胀、发泡，膨胀、发泡产生的耐火隔热层可以减缓钢材的温升，保护钢构件。 此类钢结构漆通常以合适的乳胶聚合物为基料，再配以无卤剂、添加剂等制成。 对于此类防火油墨，要求所选用的膏状聚合物必须对钢铁基材具有良好的附着力、耐久性和耐光性。 通常用作此类阻燃油墨的基础材料的乳膏聚合物包括苯乙烯改性丙烯酸乳膏、聚乙酸乙烯酯乳膏和偏二氯乙烯乳膏。 对于以水性膏为基料的防火油墨来说，无卤助剂、颜料和填料分散到水的底部，因此水实际上起到了分散载体的作用。 为了更好地分散颗粒状的各种添加剂，添加分散剂，如常用的六偏乙酸钠等。这种钢结构防火油墨的生产过程通常分为3步：第一步是分散各种卤-水底不含添加剂，然后研磨成规定粒径的涂料； 第二步，使用基料（水乳液）进行涂料配套； 第三步，将涂料与无机轻质材料、增强材料等混合并搅拌均匀。 涂料通常分为底层（隔热层）和面层（装饰层）。 其装饰性优于厚涂型。 它是通过绘画建造的。 通常用于耐火极限不超过2h的建筑钢结构。
4、超薄工字钢结构防火油墨
薄型工字型钢结构防火油墨是指涂覆长度不超过3mm的钢结构防火油墨。 这种防火油墨遇火膨胀、发泡，形成致密的防火隔热层。 是近年开发的新型。 可采用涂漆、刷涂或滚涂的方式施工，通常用于耐火极限小于2小时的建筑钢结构。 与厚涂、薄涂工字型钢结构防火油墨相比，薄型膨胀型钢结构防火油墨粘度更细，涂层更薄，施工方便，装饰效果更好。 在满足防火要求的同时，还可以满足高装饰要求，特别是外露钢结构。 这种油墨就是目前深受用户青睐的钢结构用防火油墨。 由于国外研究薄型工字钢结构防火油墨的时间比较短，对漆膜防火性能和理化性能的研究似乎进展很快，有必要提出一种薄型工字钢结构适合室内应用、疗效优良的防火油墨，其耐候性有待进一步研究。 美国的钢结构防火油墨已向薄型化、超耐候性、装饰性能优异的方向发展。 耐候性测试参照法国老化测试标准方法进行。 耐候性能优良，其漆膜耐候性满足室内使用要求。 要求。 因此，为了赶上或超过美国同类产品，满足市场的需求，研发高耐候性的室内细长工字钢结构防火油墨是未来发展的方向。
5、装饰防火油墨
不仅是钢结构防火油墨，墙裙型防火油墨、电缆防火油墨也在迅速发展。 墙裙型防火油墨是一种集装饰和防火于一体的新型油墨。 当它蚀刻在易燃基材上时，通常可以起到一定的装饰作用； 一旦发生火灾，可以阻止火势蔓延，从而达到保护易燃基材的目的。 正是由于其特殊的用途，防火油墨早在20世纪20年代就出现在工业发达国家美国。 这些油墨的发展经历了两个阶段。 早期以硅酸盐水玻璃为粘结剂的无机防火油墨本身不燃烧，遇火时能产生空心气泡层，对易燃基材有一定的防护作用。 热性能和耐候性差，易形成青色、龟裂、龟裂。 20世纪40年代末，人们开始开发有机膨胀防火油墨。 该涂料的主要特点是其防火性能和理化性能优于无机防火油墨。 当涂料遇火时，能产生致密的海绵状膨胀泡沫，具有良好的隔热性能。 层，可以更有效地保护易燃基材。
我国墙裙型防火油墨的发展也分为两个阶段。 20世纪50年代末出现的防火油墨也是一种以硅酸盐水玻璃为粘结剂的无机防火油墨。 20世纪70年代初，一些专业涂料厂生产全氯乙烯和氯化橡胶防火涂料。 上述两种防火油墨因防火效果不理想，在我国尚未产生市场。 直到20世纪70年代末，我国才开始进行有机膨胀型防火油墨的研究。 最早的膨胀型防火油墨是公安部成都消防科学研究所研制的B60-1丙烯酸类膨胀型防火油墨和A60-1改性烷基膨胀型防火油墨。 随后，我国有机膨胀防火油墨得到迅速发展。 迄今为止，我国耐火油墨生产企业已发展到200多家，销量达数万吨，并形成了跨部门的科研生产体系。
墙裙型膨胀型防火油墨可分为溶剂型和水性两种。 两类油墨所用的防火成分基本相同，因此很难说它们的防火性能有多大差异。 所使用的溶剂取决于所使用的成膜物质。 溶剂型防火油墨的成膜物质通常为硫酸橡胶、全氯乙烯、氨基树脂、酚醛树脂等，所用溶剂为200号溶剂柴油、喷漆稀释剂、醋酸乙酯等。水性防火油墨的物质通常采用氯乙烯-甲基乙烯膏、苯乙烯-丙烯酸膏、纯丙烯酸膏、聚醋酸乙烯膏等，这些材料以水为溶剂。 这两类油墨的性能差异主要在于油墨的理化性能和耐候性。 溶剂型防火油墨的性能优于水性防火油墨。 透明防火油墨是近年来发展成熟的一种墙裙型防火油墨。 产品广泛应用于宾馆、医院、影剧院、机房等木结构以及各种高层建筑、古建筑的装饰和防火。 保护。 但随着我国工业的快速发展和市场的需求，对透明防火油墨提出了更高的要求。 不仅要有良好的防火性能，还要求涂层透明光亮、耐候性好。
6、电缆防火油墨
我国电缆防火油墨产品的研发起源于20世纪70年代末、80年代初。 它是在墙裙型防火油墨的基础上结合自身的要求而开发的。 其物理化学性能和耐候性较好，涂层较薄。 火灾时能生成均匀致密的海绵状泡沫隔热层，具有明显的隔热、防火效果，从而达到保护电缆、阻止火焰蔓延、阻止火灾发生和发展的目的。 电缆防火油墨作为电缆防火的重要产品，通过近20年来的应用，为减少电缆火灾损失、保护人民财产安全发挥了积极作用，且其应用从未标准化。 然而，由于现代社会的快速发展，电缆的使用环境和敷设形式多样化。 从多年来电缆防火油墨的应用来看，目前水性防火油墨仍有一些性能需要改进，以满足电缆使用环境。 要求。 目前使用溶剂型防火涂料较好，但由于这种涂料本身易燃，火灾危险性也相当大，而且溶剂对人体有不同程度的伤害，所以特别适合在电缆隧道和电缆沟。 在狭窄空间或电缆隧道等不易通风的场所使用时，应加强安全防护措施。 从环保角度出发，未来应努力开发理化性能和耐候性优良的水性消防添加剂。
7、预应力混凝土墙体防火涂料
在建筑的高速发展中，混凝土建筑结构的使用非常普遍。 与普通钢筋混凝土相比，简支钢筋混凝土具有更好的抗裂性、刚度、抗剪力和稳定性，自重较轻，可节省混凝土和钢材。 而且目前广泛使用的简支钢筋混凝土空心墙的耐火性能很差。 原因是当简支钢筋温度达到2000℃时，屈服点开始下降。 ，使简支板的硬度和刚度迅速增加，板内应力变化加剧，板下侧出现裂纹，简支钢筋直接承受低温，其挠度和硬度进一步增加，混凝土的低温性能也发生变化。 板下混凝土的热膨胀方向与板拉力方向一致，促进了板内应力的变化。 混凝土的硬度在3000℃时开始增加，在5000℃时强度增加约一半，在8000℃时几乎失去强度。 在建筑物发生火灾时，这种类型的墙壁会在大约 0.5 小时内破裂并着火。
简支混凝土空心板在现代建筑中广泛用作承重墙。 由于其防火性能较差，成为执行建筑设计防火规范的困境。 为了提高简支墙的耐火极限，人们首先采用了减小钢筋混凝土保护层宽度的方法，但效果并不是很显着，反而降低了墙体的质量，有效空间也减少了。占据。 借鉴钢结构防火涂料用于保护钢结构的原理，我国从20世纪80年代中期开始逐步研究生产简支混凝土墙体防火涂料，广泛用于保护简支墙体。 在墙体弯矩一侧，遇火时，涂料能有效阻隔火焰和热量，降低对混凝土及其内部简支钢筋的传热速率，延缓其受热时间，从而提高简支墙的耐火极限，达到防火的目的。
随着我国城市建设和发展的进一步加强，钢结构以其优良的刚性和塑性，将广泛应用于小型展览、体育中心和高层建筑。 为此，有必要进一步研究钢结构防火涂料的性能。 根据不同的需要和功能，必须增强钢结构的耐火极限，以提高建筑物的抗火灾能力，确保国家和人民生命财产安全。
防火油墨的现状及前景
防火油墨蚀刻在物体表面，遇火时漆膜本身可燃或不燃，对基材有良好的保护作用，为灭火和人员疏散赢得时间。 因此，其研究和应用引起了世界各国的高度关注。
自1837年开发出第一个防火油墨配方以来一吨钢材用量防火涂料，防火油墨不断发展，其性能也得到了很大提高。 随着无卤技术的发展和对防火材料性能要求的提高，出现了膨胀型防火油墨。 1937年，出现了以醋酸二铵为催化剂、双氰胺为膨胀发泡剂、甲醛为碳化剂的膨胀型防火油墨。 1953年出现了含有醋酸三聚氰胺的膨胀型防火油墨。 1965年，新加坡开始将聚醋酸铵（-66）引入防火涂料配方中。 日本最早生产用于保护钢结构的膨胀型防火涂料有Flame公司的钢结构防火涂料和日本公司的钢结构防火喷涂浆料。
代表性的卤系和磷系防火油墨都在不断开发中，但卤系中的部分溴系防火油墨因环保问题一直备受争议。 于是出现了一种典型的以碳源（三季戊四醇）、膨胀剂（聚醋酸铵）和发泡剂（三聚氰胺铵）为原料的膨胀型防火材料。 目前，膨胀型防火油墨的防火性能和理化性能已得到很大提高，防火涂料的品种和性能也日趋完善。 自膨胀化合物，如氯化甲基苯酚和磺酰胺，也已被开发出来。 高温等离子表面处理技术大大增强了防火性能。
我国防火涂料的研究起步较晚，但发展速度很快。 20世纪70年代末，首先开发出膨胀型全氯乙烯防火涂料，后来又开发出膨胀型丙烯酸乳胶防火油墨。 20世纪80年代中期起，科学研究所率先开发LG钢结构防火油墨，并与上海建材防火公司联合开发1F钢结构膨胀型防火油墨。 At , there are more than 70 and units of inks in the , which have more than 80 of , and the ink value is more than 1.5×104 tons.
In the past ten years, the of inks has been in the , and its light and have been and , and the and range have been . Some also laws, that inks used in such as , , and movie must be -free, is not . It can be seen that ink has great from .
ink is , low and high along with the whole ink . At , water cream type ink has for an . At the same time, has been made in the light , fire , and cost of inks.
1. of multi-, high-, low-water- - and The and of high- water- - and is still the key to the and of inks. The and of has the of ink. the of acid and , but has lower water and .
Self- is a new agent that in the 1970s, and it is the only in paint. Such as , -p-, p,p'- 5--2- acid and other can be used as self- .
2. of flame -smoke and -free
In years, have paid great to the and of non--smoke and non- , and have good . The of -free agent is saved, the on oxide is , and even by oxide, the price is , and the of -free and smoke is . For , if zinc and oxide are in equal in - , the smoke can be by 25%, and the index , but the price . When used with , zinc and can oxide, and the price is .
The ultra-fine -free agent, of its good , the of -free and smoke , saves the of , and the of the . This is also an of the of -free smoke . For , oxide with a size of 0.25-0.5 μm with ultra-fine oxide with a size of 1-1.8 μm can not only the of oxide by 20-30%, And the is , and the and of the are .
3. of new ink
ink has the of the color of , fire and for , room , and . The on inks is still 's . For , UV- inks of α, β- , amino , 2- acid, ether and , , boron and other . Its have good , and flame .
-free inks are of great to the fire of such as . For , inks of and -free ether and - .
4. scope of ink
With the of , their flame are also more and more . Flame- often lead to of of , life, and . the of ink on its for can not only the of the , but also be and . The of inks on also has broad . It is that steel loses its just after being to about 540°C. are also prone to fall off and under the of low- . , the fire of steel and , so that they can the time of and when a fire , buy time for fire and fire , has great . The of inks on steel and is .
To sum up, with the of and and high-rise, and with the of and , have and for inks, and their are more and more . These have the of ink, which will one of the in and 's life. And with the of the and 's , fire will have wider and .
