桥台承受竖向荷载和水平荷载，需要相应估算竖向承载力和水平承载力，《建筑与市政基础通用规范》-2021第5.1.1-1条明确要求：
基台竖向承载力的估算过程，无论是压缩还是拔出，都比较简单，大多数设计者都能准确估算。 与竖向承载力相比，桥台水平承载力的估算更复杂，考虑的因素更多，不为设计者所重视。 在审图工作中，发现不少工程没有对桥台水平承载力进行估算钢材的设计强度取值为，或者在使用估算软件时随意输入单桩水平承载力特征值，造成估算误差。 本文以实例估算桩基单桩水平承载力特征值Rha，供大家参考。

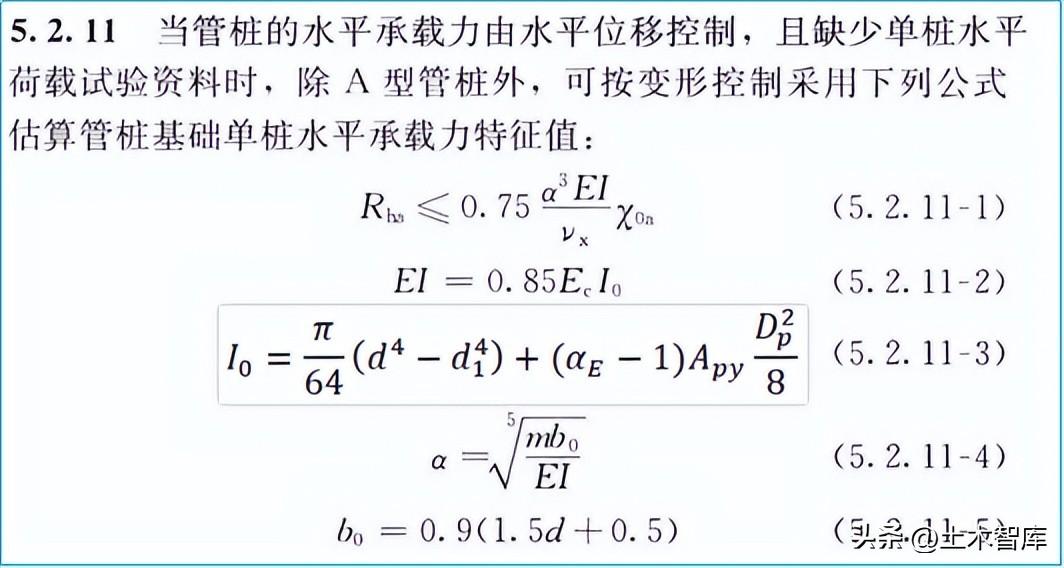

首先，让我们看看 Rha 估计的基础。 根据《建筑桥台技术规范》JGJ94-2008（以下简称《桩基规范》）和《预应力混凝土桩基技术规范》JGJ/T406 -2017（以下简称）第5.7.2条的描述如《管桩标准》）第5.2.11条规定，除A型桩基外的所有类型桩基可视为抗弯能力强的桩，单桩可承受水平荷载，受力由位移控制，故桩基单桩水平承载力特征值可按《管桩规范》第5.2.11条的要求估算：

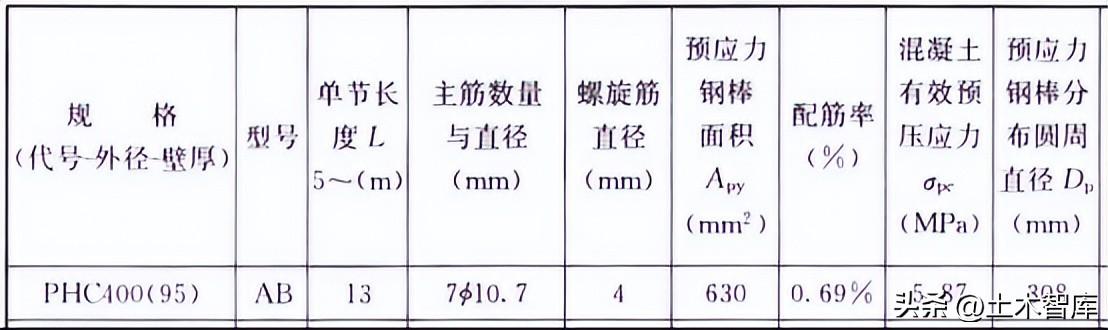

【案例】某工程采用800mm高的四桩大梁。 基台型号为 AB95。 桩身混凝土硬度等级为C80。 桩身弯矩及相关参数见《管桩标准》表A.0.1-1：
①计算钢筋弹性挠度与混凝土弹性挠度之比αE
桩身混凝土硬度等级为C80，桩身钢筋为简支混凝土用钢筋。 根据《混凝土结构设计规范》-2010（2015年版）4.1.5、4.2.5条，Ec=3.80*104N/mm2，Es=2.00*105N/mm2
由此可得αE≈5.26；
②桩身转换截面转动惯量Io的计算
根据《管桩标准》表A.0.1-1，桩基直径d=400mm，桩基外径d1=210mm=，Dp=308mm
根据《管桩标准》公式5.2.11-3，
=3.14/64x(0.44-0.214)+(5.26-1)--6/8
=0。
注：本文中的换算惯性矩与《管桩标准》中的不同，《管桩标准》中的公式有误。 公式的推论”。
③桩身抗弯挠度EI计算
按《管桩标准》公式5.2.11-2
EI=0.=0.85x3..= m2
④ 确定桩侧土水平阻力系数比系数m
由于桩侧由各种土组成，根据《管桩标准》表5.2.11-2注3，需估算主要影响深度hm，
hm=2(d+1)=2x(0.4+1)=2.8m，该深度范围内的大陆底土为粉砂质，
m取6.0MN/m4
⑤ 计算管桩体估算长度b0
按《管桩标准》公式5.2.11-5
b0=0.9(1.5d+0.5)=0.9x(1.5x0.4+0.5)=0.99m
⑥计算桩基水平变形系数α
按《管桩标准》公式5.2.11-4
=(.99/38515)(1/5)≈0.688（单位：1/m）
⑦确定管桩顶水平位移系数Vx
根据《桩基规范》第5.7.3条的规定，当桩顶插入主梁浅50mm深度时，可对柱顶进行铰接约束，
桩顶转换深度αxh=0.=8.256>4.0
Vx=2.441可由《管桩标准》表5.2.11-1求得
⑧单桩水平承载力特征值Rha计算
本工程为对水平位移不敏感的建筑物，桩顶允许水平位移为χoa=10mm
按《管桩标准》公式5.2.11-1
=0.75x0.6883.01/2.441=38.54kN

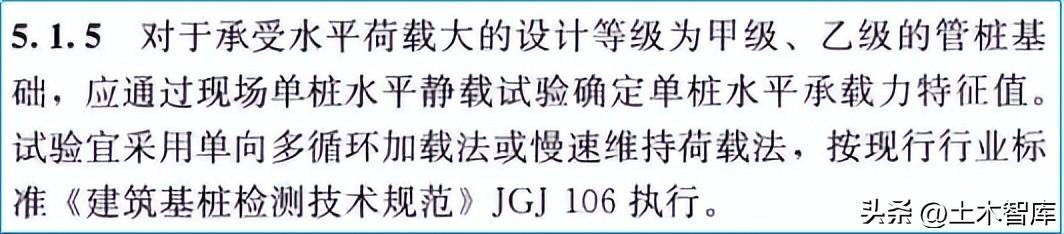

通过以上步骤，最终确定了单桩的水平承载力。 该承载力仅用于基台设计计算。 根据《管桩标准》第5.1.5条的要求钢材的设计强度取值为，水平荷载较大的设计等级为B级，B级建筑桥台还需进行静载试验。

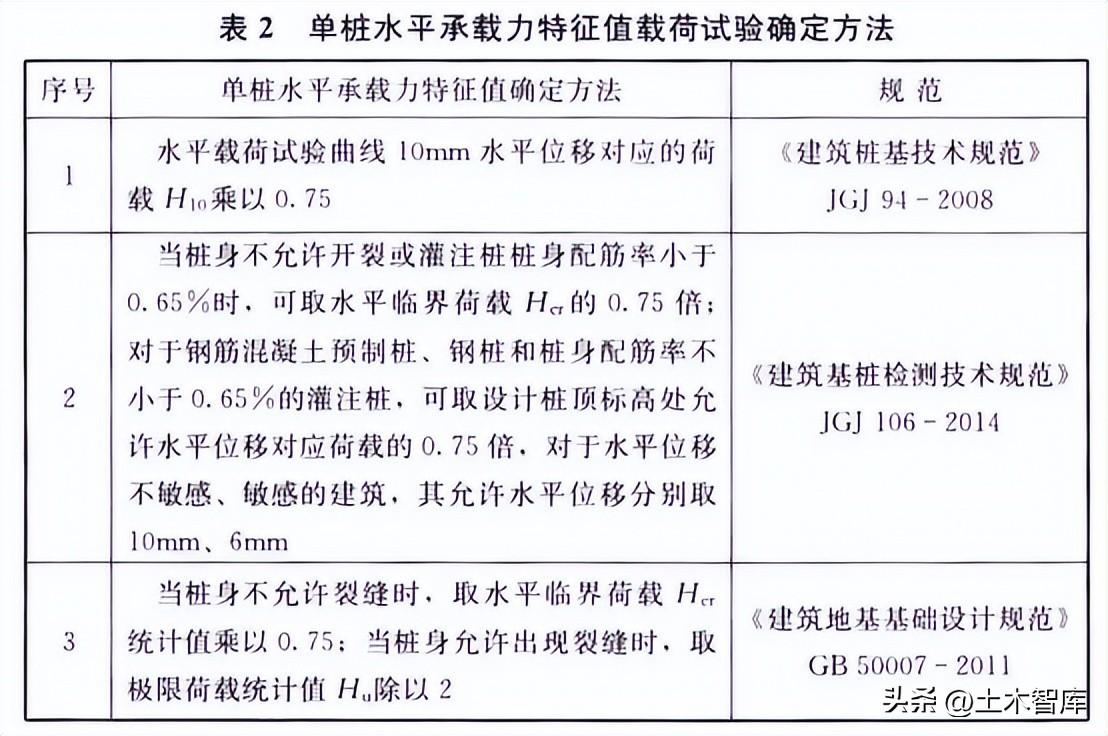

文章描述提供了单桩水平承载力特征值荷载试验的确定方法（见右图），大家可以根据实际情况选择。

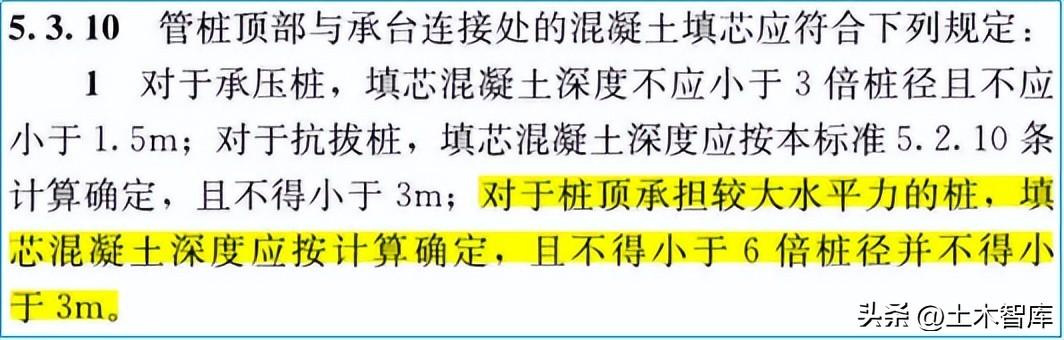

对于桩顶承受较大水平力的桩，对填心高度也有一定要求，见《管桩标准》第5.3.10条：
以上是桩基单桩水平承载力特征值估算的相关要求和估算案例。 希望对您有所帮助。 下一期将介绍群桩桩基础水平承载力特征值的估算。
