1、目前国际上有哪些类型的镀锌方法？
答：有热镀锌、电镀锌、镀锌三种方法。
2、热镀锌按退火方式不同分为哪两种？
答：可分为在线退火和离线退火两种，也分别称为保护气体法和溶剂法。
2、镀锌的由来
热浸镀锌是从较旧的热浸镀方法发展而来的。 自1836年法国将热镀锌应用于工业以来，已有140年的历史。但近三十年来，随着冷轧带钢的快速发展，热镀锌工业得到了大规模发展。
热镀锌板的生产流程主要包括：原板准备→镀前处理→热镀锌→镀后处理→成品检验等。根据定制，热镀锌工艺分为根据镀前处理方法的不同分为离线退火和在线退火两大类，即：
湿法（单钢板热镀锌法）
离线退火单钢板热浸镀锌方法
热镀锌惠林（）法（带钢连续热镀锌法）
在线退火 森吉米尔（）法（保护气体法） 改良森吉米尔法
美国钢铁联合会法（与日本川崎法相同）
塞拉斯法
() 方法
1、离线退火：热轧或冷轧钢板进入热镀锌线前，首先在底式退火炉或罩式退火炉中进行再结晶退火。 这样钢材镀锌，镀锌线上就没有退火工序了。 热镀锌前钢材镀锌，钢板必须保持清洁、纯铁活性表面，无氧化物和其他污垢。 这种方法是先通过酸洗除去退火后的表面铁皮，然后涂上一层氯化锌或由氯化铵和氯化锌混合组成的溶剂进行保护，从而防止钢板再次氧化。 。
(1)湿式热镀锌：钢板表面的溶剂未经干燥(即表面仍湿润)进入表面覆盖有熔融溶剂的锌液中进行热镀锌。 这种方法的缺点是：
A。 镀锌只能在无铅状态下进行。 镀层合金层很厚，附着力差。
b. 生成的锌渣堆积在锌液和铅液的界面处，不能沉积在锅底（因为锌渣的比重大于锌液但小于铅液的比重）液体）。 这样，钢板就会穿过锌层，污染表面。 因此，这种方法已基本被淘汰。
(2)单钢板：这种方法一般采用热轧叠板为原料。 首先将退火后的钢板送至酸洗车间，用硫酸或盐酸去除钢板表面的氧气热镀锌铁皮。 酸洗后的钢板立即进入水槽浸泡并等待镀锌，这样可以防止钢板再次氧化。 然后经过酸洗、水洗、挤压、干燥、锌锅热镀锌（温度保持在445-465℃），然后涂油、铬酸盐。 该方法生产的热镀锌板质量较湿法镀锌有明显提高，仅对小规模生产具有一定价值。
（3）惠林费：连续镀锌生产线包括碱脱脂、盐酸酸洗、水洗、溶剂涂覆、烘干等一系列前处理工序，在进入生产线之前需要对原板进行覆盖。镀锌线用于镀锌。 炉退火。 该方法生产工艺复杂，生产成本高。 更重要的是，这种方法生产的产品往往存在溶剂缺陷，影响涂层的耐腐蚀性能。 而且锌锅中的AL常常与钢板表面的溶剂相互作用，形成三氯化铝而被消耗，镀层的附着力变差。 因此，这种方法虽然已经存在了近三十年，但在世界热镀锌行业中一直没有得到发展。
2、在线退火：冷轧或热轧车间直接提供卷材作为热镀锌原板，在热镀锌线上进行气体保护再结晶退火。 属于该行业的热镀锌方法有：森吉米尔法、改良森吉米尔法、美国钢联法（与日本川崎法相同）； 塞拉斯法； 沙龙法。
森吉米尔法：结合了退火工艺和热镀锌工艺。 其在线退火主要由氧化炉和还原炉组成。 带钢在氧化炉内通过煤气火焰直接加热至450度左右，烧掉带钢表面残留的轧制油，净化表面。 然后将带钢加热到700-800度，完成再结晶退火。 冷却段控制进入锌锅前的温度在480度左右。 最后进入锌锅进行镀锌，不与空气接触。 因此，森吉米尔法的产量高且镀锌质量好，这种方法得到了广泛的应用。
美国钢联法：它是森吉米尔法的变体。 它只是用碱性电解脱脂槽来代替氧化炉的脱脂功能。 其余过程与森吉米尔法基本相同。 原板进入作业线后，首先进行电解脱脂，然后清洗、干燥，然后通过有保护气体的还原炉进行再结晶和退火，最后在密封条件下进入锌锅进行热镀锌。 该方法中，由于带钢不经过氧化炉加热，表面氧化膜较薄，可以适当降低还原炉内保护气体的氢含量。 这有利于炉子安全和降低生产成本。 但由于带钢未经预热就进入还原炉，这无疑增加了还原炉的热负荷，影响炉的寿命。 因此这种方法没有被广泛使用。
塞拉斯法：又称直接火焰加热法； 首先将带钢用碱水洗、脱脂，然后用盐酸除去表面氧化皮，经水洗、干燥后，进入立式在线退火炉，由煤气火焰直接加热。 通过严格控制炉内煤气和空气的燃烧比例，当煤气过多而氧气不足时，会发生不完全燃烧，从而在炉内形成还原性气氛。 将其快速加热至再结晶温度，并在低氢保护气氛中冷却带材。 最后在密闭条件下浸入锌液中，进行热镀锌。 该方法设备紧凑，投资成本低，产量高（可达50个/小时）。 然而，生产过程很复杂，特别是当装置停止时。 为了避免带钢烧毁，需要将炉子横向移离带钢。 这存在很多操作问题。 因此，这种方法在热镀锌行业很少采用。
沙龙法：1939年新型热镀锌机组投产，故又称沙龙法。 该方法是在退火炉内向带钢内喷入氯化氢气体，使带钢达到再结晶温度，故又称气体酸洗法。 采用氯化氢气体酸洗不仅可以去除带钢表面的氧化皮，还可以去除带钢表面的油脂。 由于带材表面受到氧化性气体的腐蚀而形成麻点表面，因此采用沙龙法得到的镀层附着性特别好。 但由于设备腐蚀严重，导致设备维护和更新成本较高。 因此这种方法很少被使用。
改进型森吉米尔：是一种优越的热镀锌工艺； 它将森吉米尔法中独立的氧化炉和还原炉用一个截面积较小的过道连接起来，包括预热炉和还原炉。 整个退火炉包括冷却段构成一个有机的整体。 实践证明，该方法具有诸多优点：优质、高产、低耗、安全等优点已逐渐被人们所认识。 它的发展速度非常快。 1965年以来新建的运营线几乎全部采用这种方式。 近年来，大多数老森吉米尔机组也按照这种方法进行了改造。
3、热镀锌板的使用
热镀锌板主要应用于建筑、家电、汽车、机械电子、轻工等行业。
微信公众号发送：

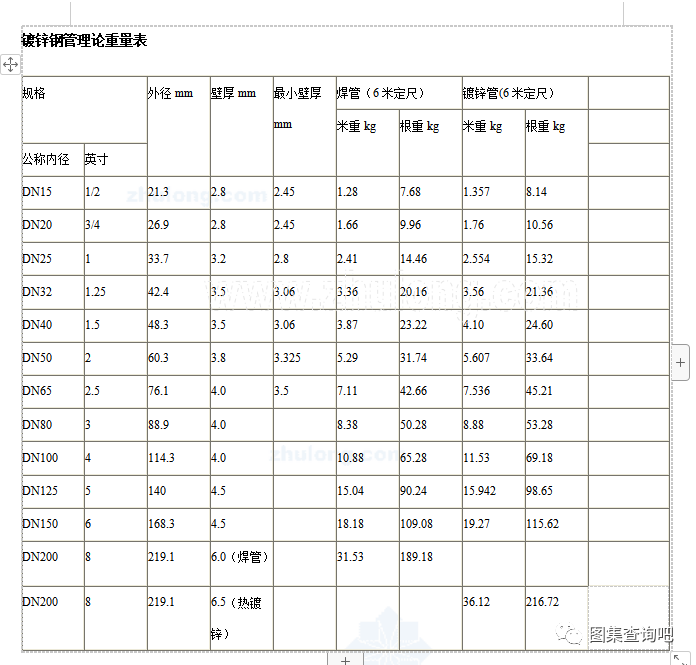

镀锌钢管理论重量表
