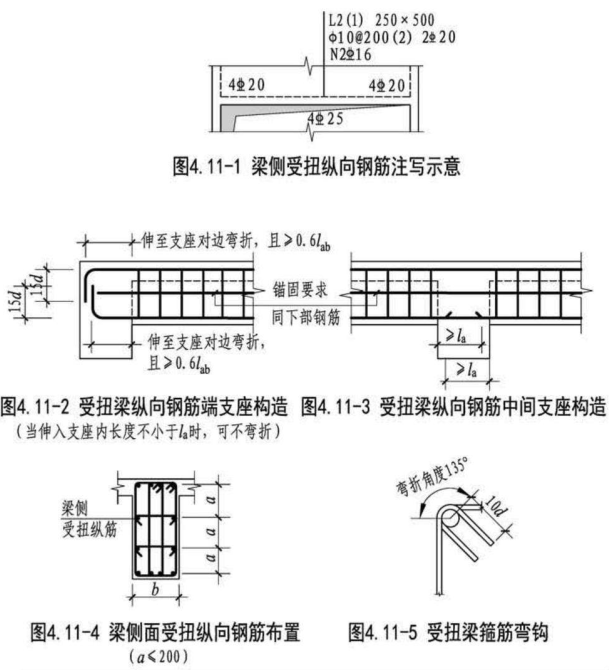

(1)当梁上有扭矩作用时，无论是框架梁还是非框架梁，纵向钢筋和箍筋共同承受扭矩内力。 纵向钢筋包括梁的上下纵向钢筋和梁侧钢筋。 根据-1图集的制图规则，侧纵筋以大写字母“N”开头，如下图所示。
工程中，这样标记的梁外侧的纵向钢筋需要满足锚固在支架上时受拉钢筋的要求。 无框架梁的上下钢筋还应满足受拉钢筋锚固要求。
(2)非框架梁侧面受扭纵筋与梁侧面结构纵筋不同。 梁侧受扭纵筋应按要求遵循“沿周边布置”和“将受拉钢筋锚固在支架上”的原则。 如下：

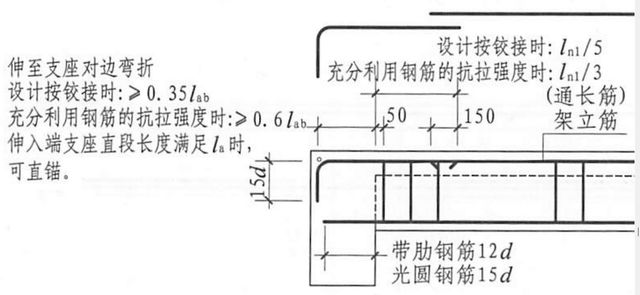

1）梁上下两端的纵向钢筋按“充分利用钢筋的抗拉强度”锚固在端部支架上。 当梁纵筋伸入支座的长度满足直线锚固要求时，无需弯曲； 当无法满足直线锚固长度要求时，可采用90°弯曲锚固。 梁的纵向钢筋分别延伸到主梁的外部纵向钢筋的内侧。 向下向上弯曲（弯入节点），直段长度不小于0.6la，弯曲段长度为15d，见下图。
2) 当跨内受扭纵筋采用搭接接头连接时,箍筋在搭接长度范围内也应密排。
3) 中间支撑下部的纵筋宜贯通连接。 若无法贯通连接，则锚固件进入支撑的长度不得小于la，如下图所示。
4）梁侧面受扭纵筋沿截面周长均匀对称布置，间距不大于200mm钢材抗拉强度图，如下图所示。
5）扭力梁封闭箍筋端部采用135°弯钩，直线段长度为10d，如下图所示。 当使用复合箍筋时，只有最外面的箍筋才包含在扭转所需的箍筋区域中。 采用这种方法。
(3)拉杆的要求与梁侧面纵筋的构造方法相同。
图1
2、梁侧面配置纵向结构钢筋时，其结构要求及腹板高度与有效高度的关系。
当梁高度较大时，梁侧面可能会出现垂直于梁轴线的收缩裂缝。 为此，应在梁两侧沿梁长方向布置纵向结构钢筋。 根据-1国标设计图纸中的制图规则，梁侧面的纵向结构钢筋均标有大写字母“G”。 当梁腹板高度hw>450mm时，梁两侧需沿梁高范围布置纵向结构钢筋。
(1) 梁腹板高度和梁有效高度按下式计算：

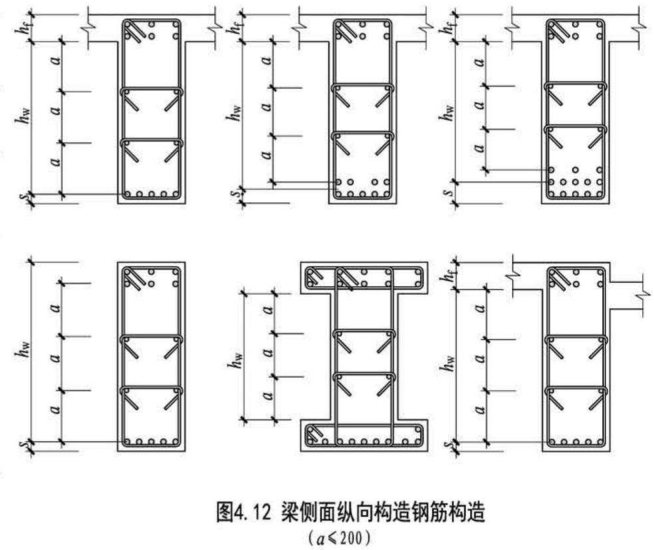

1）梁腹板高度hw：对于矩形截面，取有效高度h0； 对于T形截面，取有效高度h0减去翼缘高度hf； 对于工字形截面，取腹板的净高度，见下图。
2）梁的有效高度h0：是梁的上边缘到受拉钢筋下部合力中心的距离，即hw=h0-s，见下图; 当梁下部设有单层纵筋时，s为下部纵筋的中心。 到梁底部的距离； 当梁下部设有两层纵向钢筋时，s可取70mm。
(2)梁腹板配筋率：纵结构钢筋的截面面积A除以腹板截面面积，不应小于0.1%，即As/bhw≥0.1%。 当束宽较大时，可适当放宽。
(3)梁侧纵向结构钢筋的搭接和锚固长度可采用15d。 当跨内采用搭接时钢材抗拉强度图，搭接长度内无需配置密集箍筋。
(4)拉杆直径宜不小于φ6，间距宜为箍筋间距的2倍，拉杆应错开。
图2
