从无到有到世界第一，中国无缝钢管的艰辛发展史 无缝钢管被誉为工业的“血管”，是国家工业建设和国防建设的重要原材料，无论制造飞机、船舶、火车、汽车、锅炉、发电站，无论是输送石油、蒸汽、水，还是开发矿藏进行地质钻探，到处都需要它，任何地方都离不开它。 可以说，没有无缝钢管，石油、化工、钢铁、机械、军工、航空航天等众多行业的发展就无从谈起。
1949年建国初期，我国还不能生产无缝钢管。 当时，只有上海拥有一些钢管改造设备。 但由于缺乏热穿孔机械，无法用圆钢生产无缝钢管，也无法从国外进口毛细管。 只能用进口或旧旧无缝钢管改造成其他规格。 无缝钢管。 （注：虽然新中国成立前，侵华日军于1935年在我国东北鞍山建成了直径为70-150mm的热轧无缝钢管生产装置，但1945年日本投降后，其所有设备均被全部由苏联拆解运往前苏联乌拉尔第一钢管厂和现在的乌克兰。所以新中国成立时我国还不能生产无缝钢管）
新中国成立后，随着三年经济的复苏和国民经济第一个五年计划的实施，我国经济将走上工业化道路。 由于西方敌对国家对新中国实施经济封锁和禁运，从国外进口的无缝钢管来源中断，当时国内尚无法生产。 这对经济和国防工业的复苏产生了严重影响。
图为1952年秋鞍钢列入一五计划

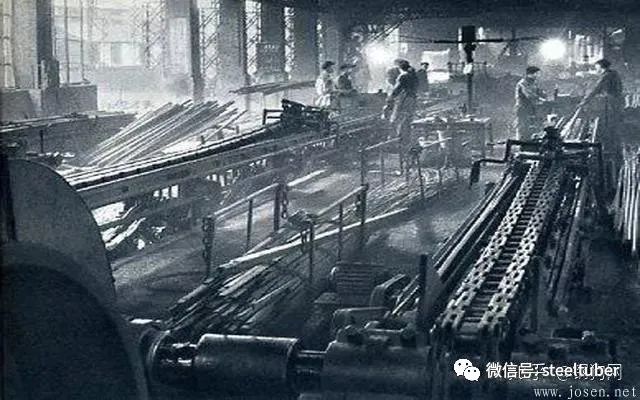

1953年12月26日，在我国北方鞍山钢铁无缝钢管厂，几乎所有工人都提前来到工厂，既紧张又兴奋。 这一天，中国冶金史将翻开新的一页。 下午2点30分，手术台上的工人就位。 一块鲜红色的钢坯从高温加热炉中滚出，穿过冲床。 当火红色的钢管头缓缓浮现时，在场所有人都欢呼起来。 新中国第一根无缝钢管诞生。

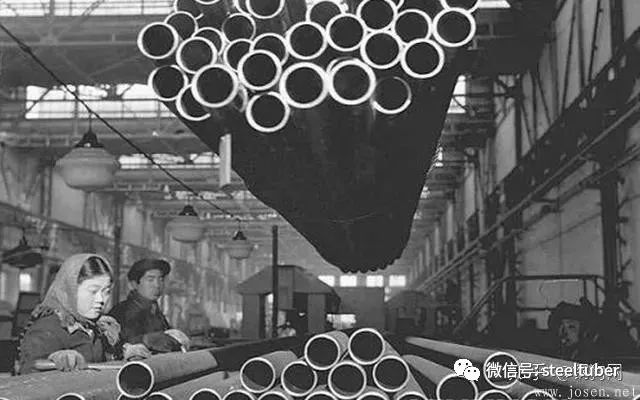

鞍钢无缝钢管厂原设计生产规格为Φ57-140mm，壁厚4-20mm，长度4-12m； 设计产量6.19万吨/年。 投产三年后（1956年产量6.6万吨），超出设计7%。 达到生产能力。
鞍钢无缝钢管厂的投产结束了我国无法生产无缝钢管的历史。 从工厂奠基到第一根无缝钢管问世，仅用了1年零3个月的时间。 投产第二年（1954年）试轧锅炉管、地质管、石油管、不锈钢管。 二辊斜轧穿孔机成功穿孔轧制不锈钢管，是我国无缝钢管生产史上的一件大事，对今后我国不锈钢管生产起到了引领作用。我的国家。
1958年3月8日，在我国南方的上海，永新五金制造厂（1958年7月更名为上海永新无缝钢管厂，后改为上海异型钢管厂）的技术人员和工人师傅，在总结生产无缝铜管经验的基础上，研制出全国第一台Φ76mm冲孔机，结束了上海长期无法自己供应冷拔无缝钢管毛坯的历史。 从而成为我国第二家能够生产热轧毛细管（冷拔管）的无缝钢管厂。 后来发展成为我国品种规格最齐全的异型钢管厂。
后来，上海冷拔钢管厂（沪钢五厂）也在“两辊斜轧穿孔加黄油石灰冷拔”的总结和改进的基础上，创造了生产不锈钢管的新工艺。 我国采用两辊斜轧穿孔工艺生产不锈钢管的研究和实践堪称世界一流。
随着此类冲孔机设备和技术的发展和完善，特别是在毛细管壁厚的减薄、壁厚不均的减少、内外表面质量的提高、穿孔等后实现在线打头，形成毛细管用穿孔机穿孔后，立即将毛细管头打开，然后直接冷拔，生产冷拔无缝钢管，即穿孔-冷拔无缝钢管生产线。
在当时我国小口径无缝钢管十分紧缺的情况下，这条简单的生产线迅速成为较为常见的无缝钢管生产工艺之一。 当然，这也是我国具体国情下需要“投资少、产出快、资源浪费”的生产过程。
投资少：与建设可生产同规格热轧成品管的成套机组的投资相比； 产出速度快：与建设成套机组可生产同规格热轧成品管相比，设备简单、数量小、重量轻、操作简便、效率高、生产速度快; 资源浪费：生产同规格热轧成品管所需的资源（原辅材料、能源、人力）。 此工艺后来在上海等地一些没有毛坯管的自给自足的冷拔钢管厂，或者根本没有无缝钢管厂的地方建成投产，生产了一批Φ50、60 、76mm冲孔机或冷拔钢管厂建成投产。 拔管生产线。
后来由于技术的发展和市场的推动，进一步发展到生产较大口径的无缝钢管。 衡阳钢管厂、上海钢管厂、昆明无缝钢管厂、广钢无缝钢管厂、长治钢管厂、长治钢管厂先后建成投产。 钢铁公司、洪都钢厂、常州钢厂、天津无缝钢管厂、大冶钢厂、大连钢厂、安阳钢厂、重庆无缝钢管厂、成都金属加工厂、首钢特钢厂、合肥钢厂等.(Φ76mm); 重庆钢铁三厂（Φ90mm）、长城特钢、抚顺钢厂、西宁钢厂、上海一钢厂（Φ100mm）、苏州钢厂（Φ120mm）、南通特钢厂（Φ200mm）冲孔机及相应的冷拔、冷轧管材生产线。 及包钢无缝钢管厂（Φ400mm）自动轧管机组。
1958年，国家决定在我国西南地区采用匈牙利的三套主要轧管设备（Φ133mm顶管机组和Φ216、318mm周期轧管机组），自主设计、制造、建设一条从管坯生产为未加工的管道。 成都无缝钢管厂是一家大型独立专业无缝钢管厂，无缝钢管（包括地质管、油井管等）成品配套设施齐全。
我国第一家特钢无缝钢管厂诞生
1959年，上海冷拔钢管厂建成投产了一台Φ76mm冲孔机及配套的冷拔管生产线。 投产后不久，并入上海钢铁五厂，成为一家以生产合金、不锈钢无缝管为主的特钢企业。 钢管的发展。 1960年，该厂在Φ76mm冲孔机上成功生产18-8（304）不锈钢毛细管，并通过冷拔生产出我国第一批航空导管用不锈钢管。 是我国特钢厂第一家无缝钢管厂，也是我国军工用冷拔管的主要生产厂家之一。
我国自主研发的冷轧-冷拔管生产线投产
1961年，上海钢铁研究总院建成投产我国第一台SG32-1型三辊冷轧管机和小型冷拔管机，形成了完全国产化的“冷轧冷拔管机”。 “拉制管”不锈钢生产线。 、精密、薄壁、超薄壁无缝钢管生产线。
我国无缝钢管的发展历史是：从1953年的3000吨到1982年的101万吨，用了29年的时间赶上意大利（101万吨）、超过英国（43万吨）和法国（ 66万吨）。 这29年里，我们国家经历了58年的大跃进、三年的自然灾害、十年的文革天灾人祸。
20世纪70年代、80年代、90年代，由于国家经济政策灵活开放，以及国家重点企业实行职工退休政策，大量熟练的老工人、技术人员离开国有工厂； 另外，当时市场上的无缝钢管，尤其是不锈钢无缝钢管，供不应求，利润丰厚。 为一些个人或集体开办无缝钢管厂创造了有利条件。
在南方，特别是江浙一带，建起了大批“无缝钢管厂”，或许更准确的叫“作坊”。 有的只有一台简单的冲床和1-2台简单的拉丝机。 机器; 有的只有1-2台简单的拉丝机。 当然，这些工厂已经被市场筛选和淘汰，其中有一些真正成为了无缝钢管厂或不锈钢管厂等大型企业集团。
在：
20世纪70年代，山东省北树生健钢管厂、无锡通达不锈钢管厂建成投产，拥有Φ76mm自动轧管机组，河南孟县无缝钢管厂建成投产，拥有Φ50mm冲孔机。
20世纪80年代，常熟远东钢管厂、宁波不锈钢管厂等建成投产Φ76mm自动轧管机组； 湖州久立不锈钢管厂、江苏通州钢管厂、靖江不锈钢管厂、张家港不锈钢管厂、福建三明铁厂等Φ76mm冲孔机、冷拔钢管生产线建成投产。
20世纪90年代，黄石宝鹿钢厂建成投产了一套Φ100mm自动轧管机组，山东青州钢管厂建成投产了一套国产Φ140mm柴油机管轧机组。
温州：丰业集团、青山特钢、华地钢管、永商不锈钢等已建成投产Φ100mm冷拔钢管生产线； 裕兴特钢、天宝特钢、江南钢管、华东钢管、丰源钢管等已建成投产Φ76mm冷拔钢管。 生产线。
随着全国各地无缝钢管工厂的建立，我国无缝钢管生产的发展进入了黄金时期； 从1982年开始，连续15年年均增长8.9%。 到1997年，产量达到361万吨，达到第一个高峰。 1992年产量265万吨，超过日本（233万吨）； 1994年达到304万吨，超过俄罗斯（281万吨），成为世界第一大生产国，并保持至今。
沿其横截面周边没有接缝的钢管。 根据生产方法不同，分为热轧管、冷轧管、冷拔管、挤压管、顶管等，都有各自的工艺规定。 材质有普通和优质碳素结构钢（Q215-A～Q275-A和10～50钢）、低合金钢（09MnV、16Mn等）、合金钢、不锈耐酸钢等。按用途分为通用型（用于输水、输气管道及结构件、机械零件）和特殊用途（用于锅炉、地质勘探、轴承、耐酸等）两大类。
无缝钢管应用广泛。 通用无缝钢管由普通碳素结构钢、低合金结构钢或合金结构钢轧制而成。 它们产量最大，主要用作输送流体的管道或结构件。 .2. 根据不同用途，分为三类： 按化学成分和机械性能供货； b. 按机械性能供货； C。 根据水压测试供货。 按a、b类供货的钢管如果用于承受液体压力，还必须进行水压试验。 3、特种用途无缝管包括锅炉、化工、电力用无缝管、地质用无缝管、石油用无缝管。
无缝钢管具有中空截面，广泛用作输送流体的管道合结钢试什么钢材，如输送石油、天然气、煤气、水和某些固体物料的管道。 与圆钢等实心钢材相比，在抗弯、抗扭强度相同的情况下，钢管重量较轻，是一种经济型截面钢材。
广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车车架、建筑用钢脚手架等。 采用钢管制造环形零件，可以提高材料利用率，简化制造工艺，节省材料和加工。 钢管已广泛用于制造。
生产流程

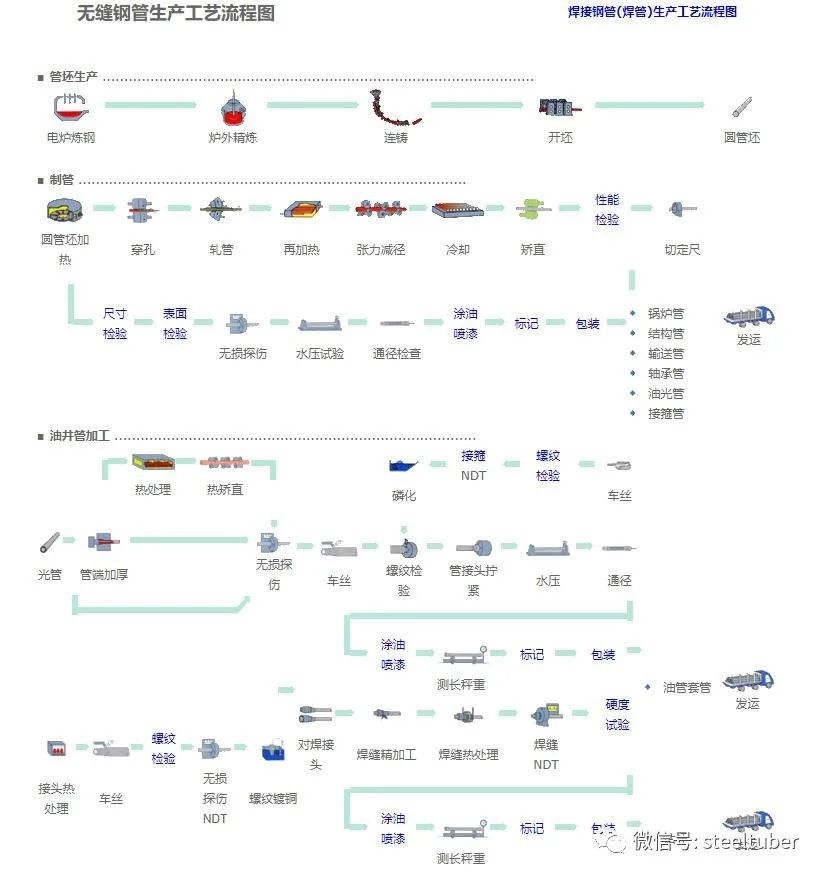

①热轧无缝钢管主要生产工序（△主要检验工序）：
管坯制备及检验△→管坯加热→穿孔→轧管→钢管再加热→直径测定（减径）→热处理△→成品管矫直→精加工→检验△（无损、理化、台湾检验）→ 仓储
②冷轧（拔）无缝钢管主要生产工艺：
制坯→酸洗润滑→冷轧（拉拔）→热处理→矫直→精加工→检验
一般无缝钢管的生产工艺可分为冷拔和热轧两种。 冷轧无缝钢管的生产工艺一般比热轧复杂。 管坯必须首先经过三辊连续轧制，然后进行挤压。 定径试验后，如果表面无响应裂纹，则用切割机将圆管切割成长度约一米的毛坯。 然后进入退火工序。 退火需要用酸性液体酸洗。 酸洗时要注意表面是否有大量气泡。 如果出现大量的鼓泡，则说明钢管的质量达不到相应的标准。 从外观上看，冷轧无缝钢管比热轧无缝钢管短。 冷轧无缝钢管的壁厚一般比热轧无缝钢管小，但表面看起来比厚壁无缝钢管更光亮，而且表面也不会太厚。 相当粗糙，直径上没有太多毛刺。
热轧无缝钢管的交货状态一般为热处理后的热轧状态。 质量检验合格后，热轧无缝钢管必须经过工作人员严格的手工挑选。 质量检验后，表面必须涂油，然后进行多次冷拔实验。 热轧处理后，必须进行穿孔实验。 、如果穿孔直径过大，则需要校直校正。 矫直后由传输装置传送至探伤机进行探伤实验。 最后贴上标签，按规格排列，放入仓库。
圆管坯→加热→穿孔→三辊横轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→打标→入库无缝钢管制成钢锭或实心管坯经过穿孔，然后进行热轧、冷轧或冷拔。 无缝钢管的规格用外径*壁厚（毫米）表示。
热轧无缝钢管外径一般大于32mm，壁厚为2.5-200mm。 冷轧无缝钢管外径可达6mm，壁厚可达0.25mm。 薄壁管外径可达5mm，壁厚小于0.25mm。 轧制比热轧具有更高的尺寸精度。
一般无缝钢管采用热轧或冷轧优质碳素结构钢如10、20、30、35、45、16Mn、5MnV等低合金结构钢，或40Cr、45Mn2、40MnB等其他复合钢。 10、20级低碳钢制成的无缝管主要用于流体输送管道。 45、40Cr等中碳钢无缝管用于制造机械零件，如汽车、拖拉机的受力零件。 一般无缝钢管必须保证强度和压扁试验。 热轧钢管以热轧或热处理状态交货； 冷轧钢管以热处理状态交货。
热轧，顾名思义，温度高，所以变形抗力小，可以实现大变形。 以钢板轧制为例。 一般连铸坯厚度为230mm左右，经过粗轧和精轧后，最终厚度为1~20mm。 同时，由于钢板宽厚比较小，尺寸精度要求相对较低，不易出现板形问题。 主要重点是控制表冠。 对于有结构要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度和终轧温度。 圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→管坯→热处理→矫直→水压试验（探伤）→标记→入库。
机械性能指标
钢材的力学性能是保证钢材最终性能（力学性能）的重要指标。 它取决于钢的化学成分和热处理制度。 钢管标准中根据不同的使用要求，以及用户要求的高低温性能，规定了拉伸性能（抗拉强度、屈服强度或屈服点、延伸率）、硬度和韧性指标。
①拉伸强度（σb）
在拉伸过程中，样品断裂时承受的最大力（Fb）除以样品的原始横截面积（So）。 应力（σ）称为抗拉强度（σb），单位为N/mm2（MPa）。 它代表金属材料在拉力作用下抵抗破坏的最大能力。
②屈服点（σs）
对于具有屈服现象的金属材料，在拉伸过程中，样品能继续伸长而不增加（保持恒定）力的应力称为屈服点。 如果力减小合结钢试什么钢材，应区分上屈服点和下屈服点。 屈服点的单位是N/mm2（MPa）。
上屈服点（σsu）：试件屈服且力首次下降前的最大应力； 下屈服点（σsl）：不考虑初始瞬时效应时屈服阶段的最小应力。
屈服点的计算公式为：
式中：Fs——试样拉伸过程中的屈服力（常数），N（牛顿）So——试样原始横截面积，mm2。
③断裂伸长率（σ）
拉伸试验中，试样拉断后标距增加长度与原标距长度的百分比称为伸长率。 用σ表示，单位为%。 计算公式为：σ=(Lh-Lo)/L0*100%
式中：Lh——试样拉断后的标距，mm； L0——试样原始标距，mm。
④面积收缩率(ψ)
拉伸试验中，试样拉断后缩径处截面积的最大减少量与原截面积的百分比称为断面收缩率。 用ψ表示，单位为%。 计算如下：
式中：S0——试样原始横截面积，mm2； S1——试样拉断后缩径处的最小横截面积，mm2。
⑤硬度指标
金属材料抵抗硬物压入表面的能力称为硬度。 根据测试方法和应用范围的不同，硬度可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度。 管材常用的硬度有三种：布氏硬度、洛氏硬度、维氏硬度。
A、布氏硬度（HB）
用一定直径的钢球或硬质合金球，以规定的试验力（F）压入试样表面。 经过规定的保持时间后，撤去试验力，测量样品表面的压痕直径（L）。 布氏硬度值是试验力除以压痕球表面积得到的商。 以HBS（钢球）表示，单位为N/mm2（MPa）。
计算公式为：
式中：F——压入金属试样表面的试验力，N； D——试验钢球直径，mm； d——压痕平均直径，mm。
布氏硬度的测量较为准确可靠，但一般HBS仅适用于450N/mm2（MPa）以下的金属材料，不适用于较硬的钢材或较薄的板材。 钢管标准中，布氏硬度应用最为广泛。 常用压痕直径d来表示材料的硬度，既直观又方便。
例：/1000/30：表示用直径10mm的钢球在（9.807KN）试验力作用30s（秒）下测得的布氏硬度值为120N/mm2（MPa）。
无缝钢管的质量要求
(一)质量要求
①钢的化学成分：钢的化学成分是影响无缝钢管性能的最重要因素之一。 也是制定轧管工艺参数和钢管热处理工艺参数的主要依据。
A。 合金元素：根据用途有意添加
b. 残留元素：从炼钢中带入，适当控制
C。 有害元素：严格控制（As、Sn、Sb、Bi、Pb）、气体（N、H、O）
炉外精炼或电渣重熔：提高钢的化学成分的均匀性和钢的纯净度，减少管坯中的非金属夹杂物，改善其分布格局。
②钢管几何尺寸精度和形状
A。 钢管外径精度：取决于直径确定（缩径）方法、设备运行条件、工艺制度等。
外径允许偏差δ=（D-Di）/Di×100% D：最大或最小外径mm
Di：公称外径mm
b. 钢管壁厚精度：与管坯的加热质量、各变形工序的工艺设计参数和调整参数、刀具质量及其润滑质量等有关。
壁厚允许偏差：ρ=(S-Si)/Si×100% S：横截面最大或最小壁厚
Si：公称壁厚mm
C、钢管椭圆度：表示钢管的不圆度程度。
d. 钢管长度：正常长度、定（倍）尺长度、长度公差
e. 钢管曲率：表示钢管的曲率：钢管长度每米的曲率、钢管全长的曲率
F。 钢管端面坡度：表示钢管端面与钢管截面的倾斜程度
G。 钢管端部坡口角和钝边
5、钢管表面质量：表面光滑度要求
A。 危险缺陷：裂纹、向内折叠、向外折叠、轧制断裂、分层、结疤、凹痕、凸包等。
b. 一般缺陷：麻点、青纹、划痕、碰伤、轻微内外直、滚痕等。
原因：
① 管坯表面缺陷或内部缺陷造成的。
②生产过程中造成的，如轧制工艺参数设计不正确、模具表面不平整、润滑条件不良、孔型设计和调整不合理等。
③管坯（钢管）在加热、轧制、热处理、矫直过程中，如果由于加热温度控制不当、变形不均匀、加热、冷却速度不合理或矫直变形过大而产生过大的残余应力，则可能会产生过大的残余应力。也会造成钢管表面裂纹。
6． 钢材管理性能：常温力学性能、高温力学性能、低温性能、耐腐蚀性能。 钢管的理化性能主要取决于钢的化学成分、组织结构和钢的纯净度，以及钢管的热处理方法。
7、钢管工艺性能：压扁、扩口、卷边、弯曲、焊接等。
8、钢管金相组织：低倍组织（宏观）、高倍组织（微观）M、B、P、F、A、S
9、钢管的特殊要求：合同附件和技术协议。
(2)无缝钢管质量检验方法：
1、化学成分分析：
, ( CS , , zcP, etc.).
① CS meter: , raw , and C and S in steel.
② : C, Si, Mn, P, S, Cr, Mo, Ni, Cn, A1, W, V, Ti, B, Nb, As, Sn, Sb, Pb, Bi in bulk
③N-0 meter: gas N, O
2. Steel pipe and :
① Steel pipe wall : , gauge, no less than 8 at both ends and .
② Steel pipe outer and : , , ring gauge, the point and point.
③Steel pipe : steel tape , and .
④ Steel pipe : Use a ruler, level (1m), gauge, and thin wire to the per meter and the of the .
⑤ of steel pipe end bevel angle and blunt edge: ruler and plate.
3． Steel pipe : 100%
① : , , , , steel pipe .
②Non- :
A。 flaw UT:
It is to and crack of of .
: GB/T 5777-1996 Level: C5
b. Eddy flaw ET: ( )
to point-like (hole-) . : GB/T 7735-2004
Level: B level
C。 MT and flux :
flaw is for and near- of .
: GB/T 12606-1999 Level: C4
d. flaw :
No is , and it can be used for flaw of high-, high-speed, rough steel pipes.
e. :
, , and of in steel pipes.
4. Steel :
① test: and , and the (YS, TS) and index (A, Z) of the
and pipe , arc- and round (￠10, ￠12.5)
Small , thin wall, large , thick wall fixed gauge.
Note: The of the after is to the size of the GB/T 1760
② test: CVN, C-type, V-type, work J value J/cm2
10×10×55 (mm) Non- 5×10×55 (mm)
③ test: HB, HRC, HV, etc.
④ test: test , time, p=2Sδ/D
5. Steel pipe :
① test: round and C- (S/D>0.15) H= (1+2)S/(∝+S/D)
L=40～100mm per unit =0.07～0.08
② Ring pull test: L=15mm, no , it is
③ and test: top- taper is 30°, 40°, 60°
④ test: can the test (for large pipes)
6． of steel pipe:
①High-power ( ): non- 100x GB/T 10561 Grain size: grade, grade
: M, B, S, T, P, F, AS
layer: inner and outer.
A : Class A - Class B - Oxide Class C - D - Oxide DS Class.
②Low test ( ): naked eye, glass 10x or less.
A。 Acid test .
b. print (tube blank , low and , such as , , , , white spots, , etc.
C。 Tower- : Check the , and of .
(3) China's steel pipe :
1. steel pipe :
There are 47 items in total: 25 items for GB, 3 items for HB, 19 items for ; 45 items for basic 2 items.
2. used :
① GB/T 2102 , , and of steel pipes.
② GB/T 17395 steel pipe size, shape, and .
③ GB 5310 steel pipes for high- .
④ GB 9948 steel pipe for .
⑤ GB 6479 steel pipes for high- .
⑥ GB 18248 steel pipes for gas .
⑦ GB/T 8162 steel pipes for use.
⑧ GB/T8163 steel pipes for fluid .
⑨ GB/T 3639 steel pipe .
If you have to add to this , leave me a below.
