一、货架的作用和作用
货架——专门用于在仓库中存放物品的存储设备
1.可采用钢材或钢筋混凝土制成的货架工厂用重型钢材货架，增加货架高度，充分扩大仓库的储存能力。
2.货架上的货物相互不接触、挤压，减少货物损坏。
3.货物存取方便，并结合计算机管理，易于实行先进先出
4、可采取防潮、防尘、防盗等措施工厂用重型钢材货架，提高货物存储质量。
5.有利于实现仓储系统的自动化管理
02
2、货架的分类
1.按货架结构分
一体式货架——货架是仓库的骨架，屋顶由货架支撑。
分体式货架——货架独立建在仓库内，货架与仓库分开。
2.根据货架的承载能力
轻型货架——每层承重小于150kg，如超市货架；
中型货架——每层承重为150∽500kg，如中型工业货架
重型货架——每层可承重500kg以上，如重型工业货架。
3.根据货架高度
低层货架——高度5m以下，用于普通仓库；
中层货架——高度为5米至15米，可用于立体仓库；
高层货架——高度在15m以上，一般用于立体仓库。
4.按货架形式分
过道式货架——货架之间有存取通道
如集装箱式、托盘式、悬臂式、贯通式等。
密集货架——货架之间的过道数量很少，提高了库容率
如移动式、重力式等。
旋转货架——货架可以沿一定轨道旋转，方便拣货。
分为水平旋转式和垂直旋转式
03
三、各种货架的结构、特点及应用
1) 货架
一、结构及类型
结构：由主柱、梁、层板等组成。
类型：
(1)根据所载货物的重量
中重型货架——最大尺寸为4.5×3×1.2m
轻型货架-人工装卸，高度小于2.4m，厚度小于0.5m
(2)按结构方式分
预制型-适用于钢制轻型货架
固定式——用于中重型货架，承重能力强
半固定
3）根据封闭程度
开放式
半开放式
金属网型
前挡板类型
2.特点及用途
特点：结构简单，节省材料，适应性强，收发方便，但存储货物数量有限，是手工仓库的主要设备。
应用：轻型货架——用于存放少量、零星收发的物料；
中重型货架——与叉车等工具配合使用，存放大件、重型物料等。
3.货架选择
柱、梁的结构尺寸应根据存储单元的尺寸、重量和堆放层数确定。
(1)后连杆的作用：用于将两排货架背靠背连接，以增加整体刚性。 连杆的长度应与货物的形状相适应，以免货物伸出货架。

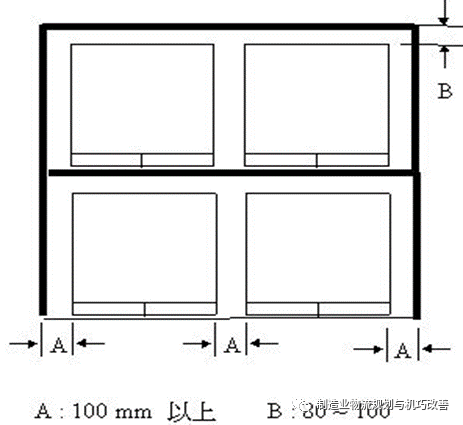

(2)货架与托盘之间的间隙尺寸——方便存取作业

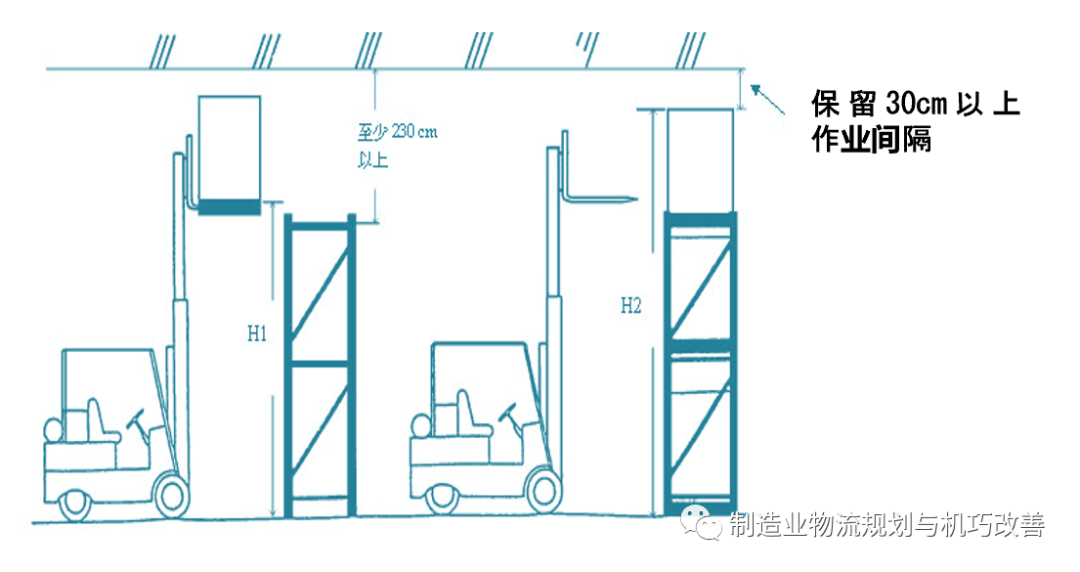

(3)货架上横梁至天花板的距离

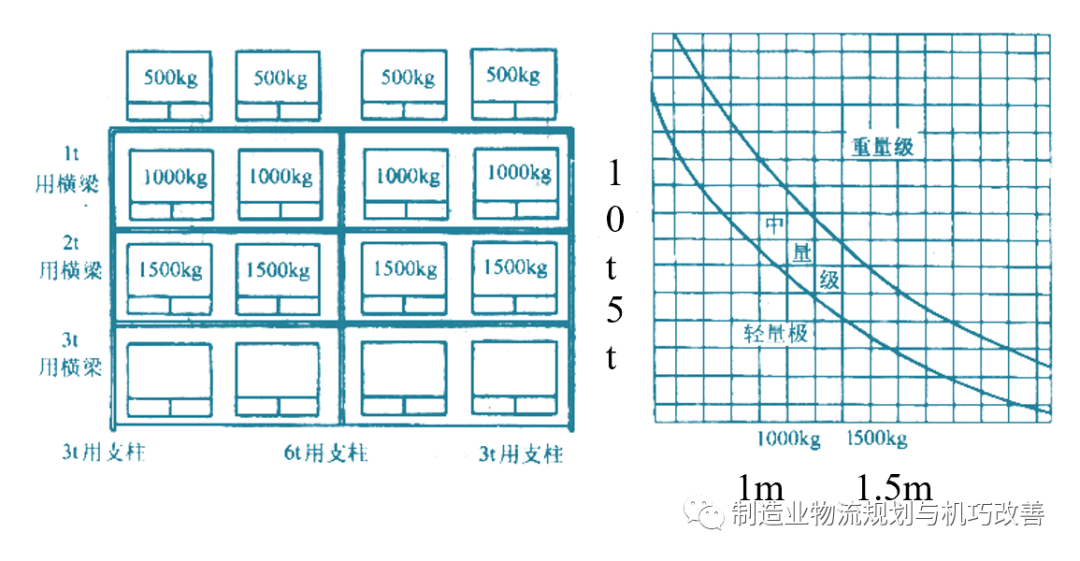

（4）支柱选择标准——根据最低支柱的承载能力（6吨）和最低梁的主要高度（1.1m）选择不同重量的支柱

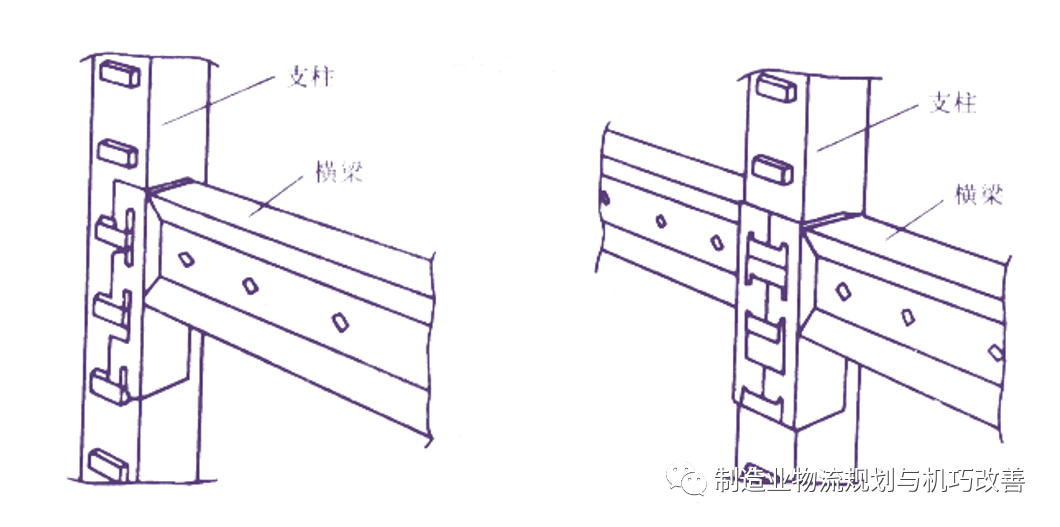

(5)柱、梁的装配关系——采用钩槽装配法

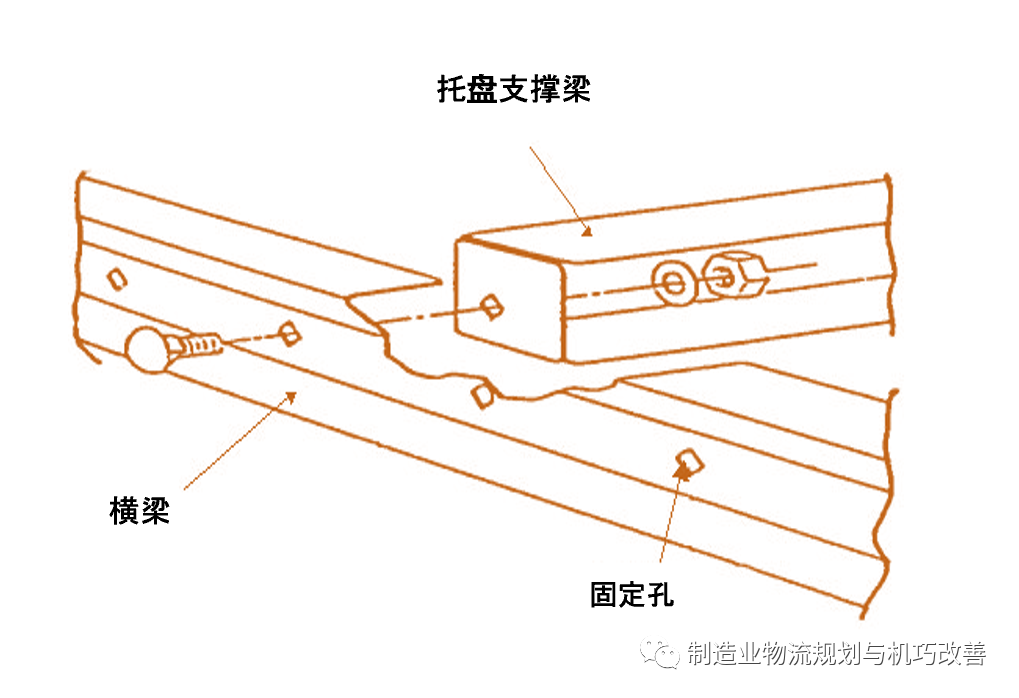

(6)托盘支撑梁——按一定距离安装一根通过螺栓连接的支撑梁，以增加梁的刚度。

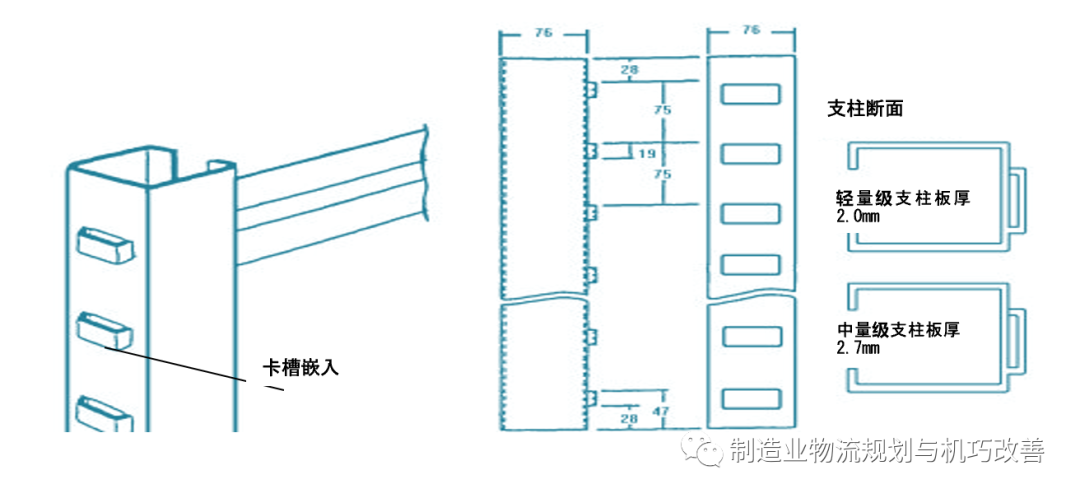

(7)立柱设计——承受载荷时要求有足够的强度、刚度和稳定性
根据不同规格设计不同断面厚度
（重量级、中量级、轻量级）

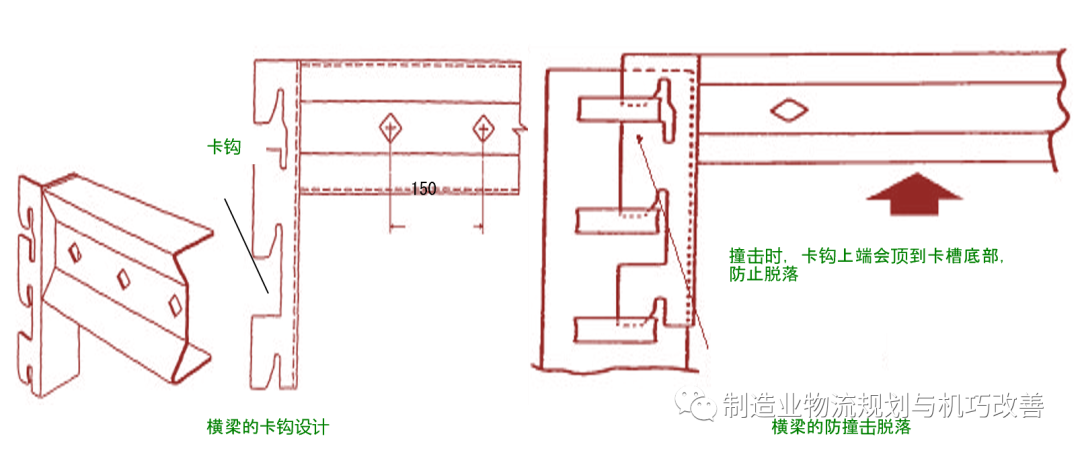

8）横梁设计——要求受载时挠度变形小，挂钩设计及横梁防撞防脱落设计
