为了避免不必要的说辞和中国标准钢材的国际化，国家标准GB/T 1591-2018《低合金高强度结构钢》于2018年5月14日发布，并于2019年2月1日实施，Q355钢级替代Q345钢种。 为了与国际标准相协调，第18版标准采用钢材拉伸曲线的屈服强度上限（upper屈服极限）来定义钢材牌号，而此前版本的中国标准则采用屈服强度下限（lower屈服强度）来定义钢级。屈服极限）来定义钢种。
同样为了满足国际标准的要求q345是什么材质的钢材，对钢元素化学成分的上限要求也进行了调整。

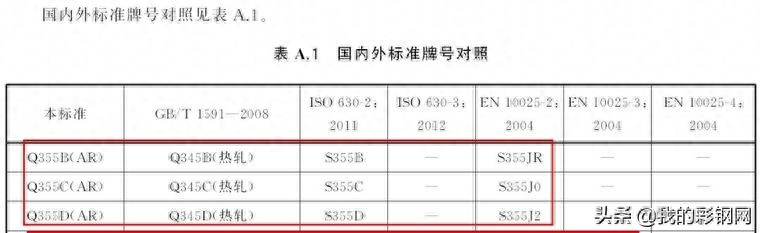

根据2018版标准的附录可以看出，对于热轧钢材来说q345是什么材质的钢材，Q355相当于ISO 630中的S355和欧洲标准EN 10025中的S355。也就是说，为了对应S355，Q345调整为Q355。
再看看2018年版标准中的热轧Q390和Q420钢材。 ISO 630和EN 10025中没有对应Q390和Q420的钢号，因此不需要刻意迎合国际标准，仍然使用原来的牌号。 那么问题来了。 08版本使用较低的屈服强度来定义钢级，18版本使用较低的屈服强度来定义钢级。 Q390还叫Q390吗？ Q420还叫Q420吗？

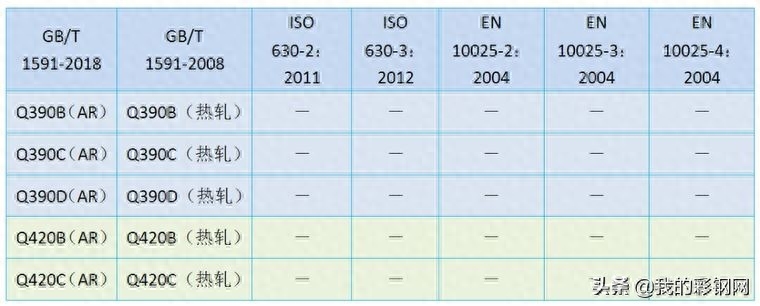

从上表可以看出，GB/T 1591-2018《低合金高强度结构钢》中的Q390和Q420分别对应于GB/T 1591-2008《低合金高强度结构钢》中的Q390和420。 下面我们先来比较一下两个标准在化学成分和机械强度方面的差异。
208 版和 18 版标准
1）化学成分

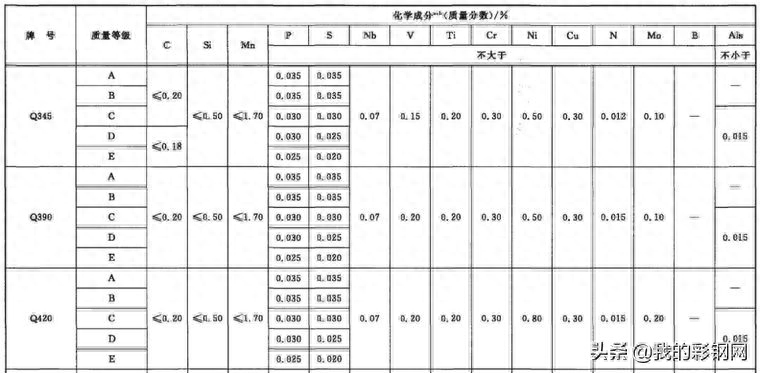

GB/T 1591-2008《低合金高强度结构钢》

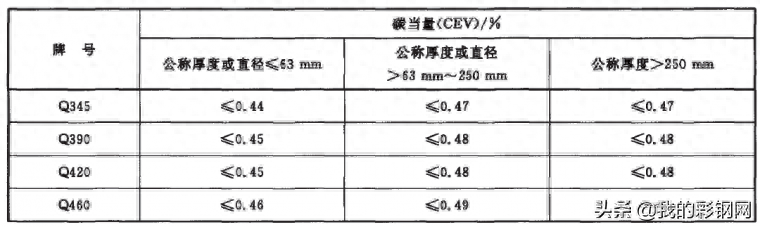

碳当量

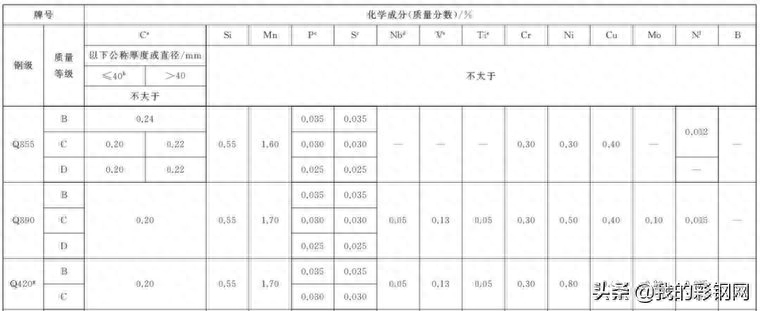

GB/T 1591-2018《低合金高强度结构钢》

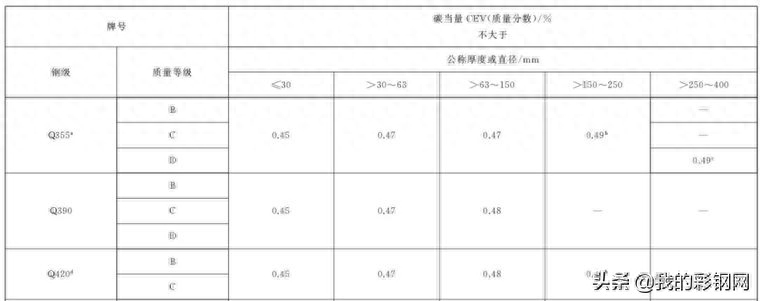

碳当量
概括：
a) Q390
08版标准Q390分为A至E 5个质量等级，18版标准Q390分为B至D 3个质量等级。除元素B外，两个标准均对含量上限提出了要求大多数元素，略有不同。
两种标准中元素C、Mn、S、Cr、Ni、N、Mo的上限含量要求相同；
元素P含量仅略低于优质D级钢第18版标准；
18版标准中Nb、V、Ti元素含量上限略低于08版标准；
18版标准中元素Cu含量上限略高于08版标准；
18版标准中Si含量上限略高于08版标准。
另外，碳当量要求上限，除18版标准不要求公称厚度或直径大于150mm外，其余与08版标准略有不同，18版要求标准较08版更加严格。
b) Q420
08版标准Q420分为A至E 5个质量等级，而18版标准Q420分为B和C 2个质量等级。除元素B外，两个标准对大多数元素的含量上限都提出了要求。元素，略有不同。
两个标准中要求元素C、Mn、S、P、Cr、Ni、N和Mo的上限相同。
18版标准中Nb、V、Ti元素含量上限略低于08版标准。
18版标准中元素Cu含量上限略高于08版标准。
18版标准中Si含量上限略高于08版标准。
另外，在碳当量方面，除18版标准的公称厚度或直径不要求大于250mm外，其余与08版标准略有不同。 18版标准的要求比08版更加严格。
总体而言，差异并不大。 对于满足08版标准化学成分要求的钢材，满足18版标准化学成分要求并不困难。
2）机械强度

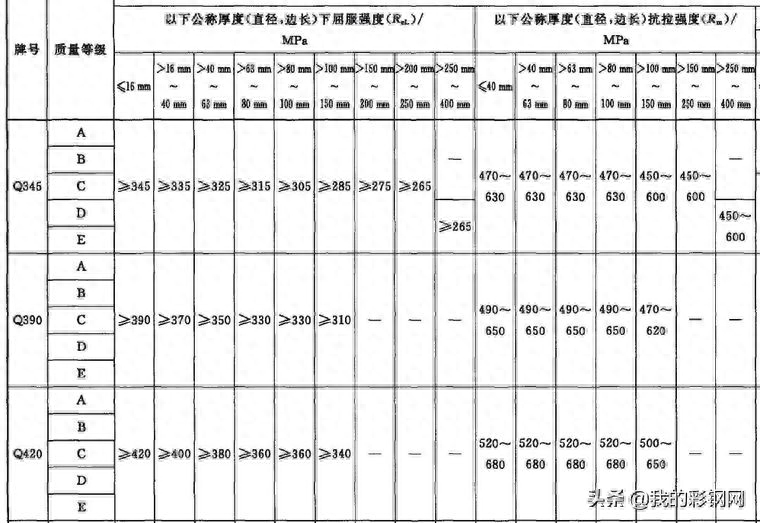

GB/T 1591-2008《低合金高强度结构钢》

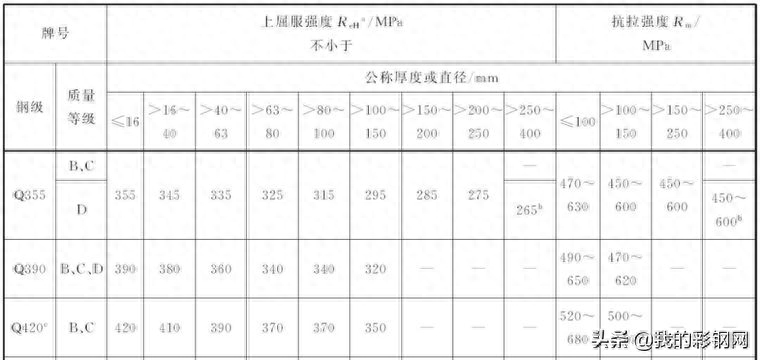

GB/T 1591-2018《低合金高强度结构钢》
表中08版标准Q390的拉伸强度（Rm）与18版标准Q390的拉伸强度（Rm）一致。 08版屈服强度标准Q390采用下屈服强度（屈服下限）ReL，第18版标准Q390采用上屈服强度（屈服上限）ReH。 除公称厚度或直径≤16mm外，第18版标准中其他Q390钢级的屈服强度均比08版标准中Q390钢级的屈服强度高10MPa。 小编认为，除公称厚度或直径≤16mm外，材质相同，只是屈服上限比屈服下限高10MPa。
