二、建筑绘图符号
在建筑设计图纸中：

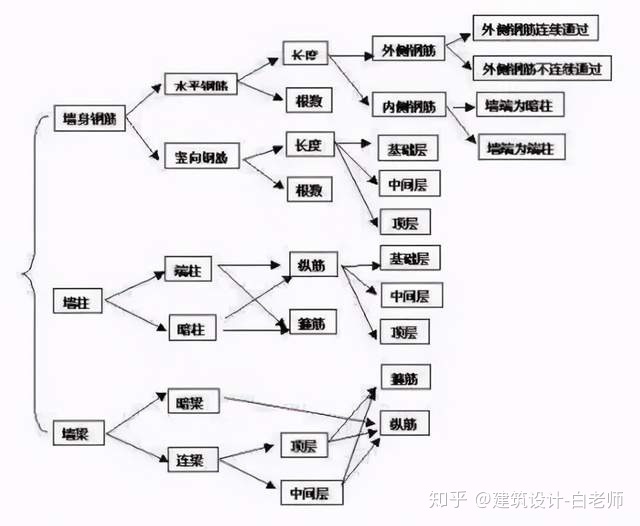

l表示梁，ll表示连续梁，ql表示角柱，jl表示基础梁，tl表示梯形梁，dl表示地梁，z表示柱，gz表示结构柱建筑用钢材型号，kz表示框架柱，m表示它是一扇门，c 表示它是一扇窗户。 @代表钢筋宽度，Φ代表钢筋类型。
1、正式的建筑设计必须有设计者签名、建筑图纸负责人签名、审查员签名、校对员签名，并加盖公章和注册执业印章。
2、在建筑设计图中，除非另有说明，否则厚度通常以mm表示；在查看图纸时，注意将《建筑材料选择说明》与其他图纸结合起来。在《建筑材料选用说明》中，每个分项后面都有“√”，是本次设计采用的方法。如果没有打勾，则不是设计采用的做法。
3、如建筑设计图中：“c20 钢筋混凝土 jl() with 4φ16 φ6@200 箍”。解释为：钢筋混凝土结构的基础梁，硬度c，宽240mm，高400mm，有4根半径16厘米（16毫米）的主钢筋，一个半径6厘米的长方形钢筋圈每 200 毫米间隔。 （长圆环长约340--350mm，宽约180mm--190mm）。
4、例如在建筑设计图中：“c20混凝土柱（4φ12箍）6@200。”其中，“]6@200”不规范，应该是“φ6@200”。分析为：钢筋混凝土结构的小梁，硬度为c20，截面长240mm，宽240mm，配4根半径12cm（12mm）的主钢筋，长方形钢筋网半径为 6 厘米，间隔 200 毫米。 小柱子的高度是用项目标出的深度除以角柱的高度再加上面的长度来确定的，因为角柱和面是一起浇的。
5、如建筑设计图：m5水泥砂浆砌mu10贝壳灰砂砖。 “m5”代表水泥砂浆的硬度等级，“mu10”代表贝壳灰砂砖的硬度等级。 mu10表示壳灰砂砖的平均抗压硬度≥10mpa。
6、ql是山墙的意思，山墙的做法，一般用于圈梁建筑结构（混合结构），即先砌筑，再用钢筋混凝土浇盖帽和卤面。
7、框架结构的做法是先浇柱、梁、梁、板等。模板拆除后砌筑砌体。
8、根据质监要求，可要求参会方提供钢筋合格证（每批）、水泥合格证（每批）、mu10壳石灰砂砖（每批） 合格证、水泥混凝土试验证。

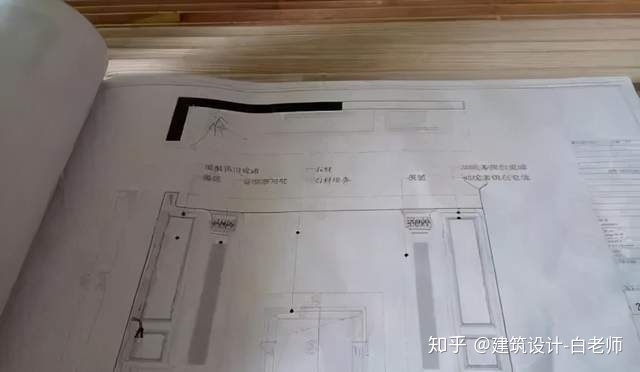

建筑图纸审核要点：
项目复工前，先对图纸进行识别审核，再对图纸进行审核。如果你有看图和审图的经验，掌握了一些关键点，就会事半功倍。下面说说我在地图识别上的心得体会，供大家参考。
识别和审查图纸的程序是：熟悉拟建工程的功能，熟悉和审查工程计划规范，熟悉和审查工程标高规范，检查施工图中容易出错的部分错误，并检查改进的地方。
一、熟悉拟建项目的功能
拿到图纸后，先了解一下这个项目的功能是什么，是车间还是办公楼？是超市还是卧室？了解了功能之后，再想想一些基本的规格和家装。例如，卫生间地面通常贴瓷砖、砖墙，公厕、阳台楼的地面标高通常要低几分米；车间的规格必须满足生产需要，非常适合设备安装等需要。最后，阅读建筑说明，熟悉项目家装情况。
二、熟悉并查看项目平面图
一个建筑项目的施工计划通常有三个规格。第一个规格是详细规格，第二个规格是轴间规格，第三个规格是通用规格。检查第一个规格的相乘之和是否等于第二个规格，第二个规格的相乘之和是否等于第三个规格，注意侧轴是否为中心线墙。四川省的绘图做法是边轴为墙外缘。
阅读工程平面图规范，先了解施工平面图，再了解本层施工平面图，最后了解水电空调安装，设备技术建筑用钢材型号，二次家装施工方案，并检查它们是否一致。熟悉户型规范后，审查是否符合使用要求，如检查房屋户型是否方便使用，采光通风是否良好等。下一层，看看有没有和上一层不一致的地方。
三、熟悉并查看项目标高规范
建筑工程的施工图通常包括正立面、剖面立面和楼梯剖面图，其中有工程标高规范的信息；施工图和施工图通常标有楼层标高。 在梁表中，通常有梁表面的标高；基础大样图和其他细节大样图通常也标有立面图。通过这张施工图，可以掌握工程的立面规范。
前立面通常有三种规格。一是门窗高度等详细规格，二是高度规格，标高标高，三是整体高度。审核方法与审核各平面规格相同，第一规格之和是否等于第二规格，第二规格之和是否等于第三规格。检查立面图中各楼层标高是否与施工图一致，再检查施工标高是否与施工标高一致。
施工图中各楼层的标高不应与施工图中相应楼层的标高完全相同，因为施工图中建筑物的地面标高为工程竣工后的标高，且施工图中建筑物的地面标高仅为结构平面标高。不包括家装面的高度，同层施工图的标高应比施工图高几分米。这一点需要非常小心，因为有些施工图，施工图标标注在对应的施工图上，稍不注意就会出现施工错误。
在熟悉标高图后，主要检查木门顶部标高是否与上层梁底高度一致；检查走道台阶的水平规格和标高是否错误，检查梯梁下的垂直净空规格是否小于2、1米，是否有碰撞现象；中间层有夹层时，检查阳台标高是否低于室外；检查公厕和卫生间的地板是否低了几分米，如果没有，检查是否有防溢措施；结合水、电、空调的安装、设备技术、二次家装施工图，检查建筑高度是否满足功能要求。
四、检查施工图是否存在易出错区域的错误
在熟悉建筑工程规范后，检查施工图中容易出错的地方是否有错误。主要检测内容如下：
1、检查角柱混凝土顶的坡度是否朝内。
2、检查山墙下的横梁。
3、结构平面中的梁，梁表中是否完整标注弯矩条件。
4、检查钢梁高度是否高于次梁高度。
5、当梁、板、柱跨度相同相似时，弯矩是否有较大差异，如果有，需要检查。
6、当梁和弯矩墙布置在同一条线上时，检查梁的长度是否超过墙的长度。
7、梁分别支撑在弯矩墙和柱侧时，检查梁的中心线是否与轴线平行或重合，检查梁宽是否突出墙或柱子。如果是，则应提交设计处理。
8、检查梁的受力钢筋的最小宽度是否符合初次施工检验规范的要求。工程中使用带肋螺纹钢筋时，由于工人将钢筋弯曲成无带肋的表面，所以钢筋半径的值应为原钢筋半径加上约2×1mm的肋厚。
9、检查室外阳台门上是否有雨棚，结构平面上的雨棚中心是否与施工图上的门中心线重合。
10、设计要求和初步施工检验规范有区别吗？列表中常说的：列的每一侧可以有4列以上的列在同一个节段上重叠。但初始施工检验规范要求同一截面钢筋的搭接面积不得超过50%。
11、检查结构说明与结构平面图、大样、梁柱表、施工说明是否有不一致之处。
12、单根基础单向受力，沿短边的受力钢筋通常放在沿长边的受力钢筋的前面。检查施工图大比例基础图钢筋是否画错。此信息由 3D 整理上传
五、查看原始施工图以进行改进
主要从有利于工程施工、有利于保证建筑质量、有利于工程美观三个方面提出改进原施工图的建议。
1、从有利于工程建设的角度提出改进施工图的建议
①在结构面上，连续框架梁的相邻跨度可能较大。中间支座负挠度钢筋单独锚固时，梁柱节点处的钢筋太密，难以夯实混凝土。给设计师的建议：角柱尽量连接。
②当支撑角柱为全长时，会导致跨度梁宽较小的梁面上钢筋太密，混凝土捣实困难。建议在保证梁腹板宽度相同的前提下，尽量保持每根跨梁的宽度，只调整梁高，方便挂面的连接和混凝土的浇筑。
③当结构形状复杂，不能一次性完成某一部位的施工时，向设计提出如何保留混凝土施工缝。
④增加台面标高后，如果阁楼中间有横梁，且横梁与外部相连，无论横梁的钢筋是弯曲还是单独锚固在增加的地方，请设计和处理。
2、从有利于建设工程质量的角度提出修改施工图的建议。
①吊顶砌体和墙砌体在设计1:1:6混合砂浆时，建议将吊顶砌体改为1:1:4混合砂浆，以降低粘结力。
②当施工图未标明自动扶梯底坑、卫生间水槽、消防水池的防水施工要求时，建议在底坑外壁和水槽内壁降低水泥砂浆防水层水池以提高防水质量。
3、建议从有利于建筑美观的方面改进施工图
①如果阁楼的山墙与外窗有连接处，检查角柱的高度是否高于阳台。如果是这样，连接不美观，建议设计处理。
2 检查墙裙分色线是否接好。如果没有连接，建议在内角关闭；当墙与内墙之间没有明显的分界线时，请询问设计以及墙饰延伸到内墙的位置。最漂亮的，墙的突出部分的顶面和底面是否装饰得和墙一样。
③当立柱截面尺寸随着楼板的下降而逐渐减小时，如果立柱凸出墙体，成为立面装饰的腰线，为了使腰线的宽度一致，建议不要减少突出部分的柱截面。
④当柱子布置在建筑平面的山墙转角处，山墙转角大于900时，如果结构设计仍采用矩形柱，建议将圆形柱改为六角柱按建筑平面，以免柱角突出墙外，影响使用和美观。
⑤当自动扶梯大厅（前厅）左侧有框架柱突出墙10-20cm时，检查右侧柱是否突出到相同大小。如果不是，建议改成左右对称。
按照“熟悉拟建工程功能，审核工程平面规格，审核工程标高规格，检查施工图易出错部位是否有错误，及检测是否有需要改进的地方”，将有计划地全面开展地图识别和审查工作。
一、施工图分类
根据施工图的内容和工种的不同，分为不同的图纸：
1、建筑施工图：主要用于表示建筑的规划位置、外观造型、内部卧室布局、内外装修结构及施工要求的图纸。
主要图纸有：建筑主页、建筑总平面图、建筑平面图、建筑立面、建筑剖面和建筑细节（主要细节包括墙体剖面细节、楼梯细节、门窗细节、厨房和卫生间细节）。简称“剑士”。
2、结构施工图：主要表现建筑物承重结构的预制构件的结构类型、结构布置、类型、数量、尺寸和方法的图纸。
主要图纸有：结构设计说明、结构布置图（基本图、柱网图、楼板结构图和屋盖结构图）和结构详图（基础剖面图、楼梯结构施工图、柱、梁等）。 ) 盖梁预制构件弯矩图。
3、设备施工图：主要表达建筑物给排水、供暖通风、供电照明等设备的布置和施工要求的图纸。因此，设备施工图分为三类：
(1）给排水施工图：表示给排水管道布置和空间方位、管道及附件的做法、加工安装要求的图纸。包括管道布置图、管道系统图纸和管道安装详细信息和图例以及施工说明。
(2）暖通施工图：主要表现管道布置和结构安装要求的图纸。包括管道布置图、管道系统图、详细管道安装图、图例和施工说明。
(3）电气施工图：主要表现电气线路走向和安装要求的图纸。包括线路布置图、线路系统图、线路安装详图及图例、施工说明。简称“设施” .
二、施工图顺序
为了方便查阅图纸和档案管理，方便施工，一套完整的房屋施工图总是按照一定的顺序排列装订。各专业图在编排时请遵循以下要求：(1）前面是基础图，后面是详细图；(2）前面是第一个施工图，后者的构造在后面；(3）重要的在前面，次要的在后面。
一套完整的房屋施工图按以下顺序排列：
(1）首页图：首页图列出了图纸目录。图纸目录中，有各专业图纸的名称、数量和位置，反映了一整套的排列顺序。施工图，以便查找。
(2）一般设计说明：①工程设计依据：建筑面积、单位面积造价、地质、水文、气象等相关资料。②设计标准：建筑标准、结构荷载等级、抗震设防标准、采暖、通风、照明标准等③施工要求：施工技术要求；建筑材料要求，如水泥标、混凝土硬度等级、砖标、钢材硬度等级、水泥砂浆标等。
(3）建筑施工图：总平面图-建筑平面图（底层平面图~标准平面图~顶层平面图~屋顶平面图）-建筑立面图（正立面图~后立面图~侧立面图）-建筑剖面图- 建筑细节（厨卫细节~屋顶细节~墙体细节~过道细节~木门细节~安装节点细节等）。
(4）结构施工图：结构设计说明-基础平面图-基础详图-结构图（楼板结构图~屋面结构图）-构件详图（走道结构施工图~现浇弯矩图预制构件）。
(5）给排水施工图：管线平面图-管线系统图-管线加工安装详图-图例及施工说明。
(6）采暖通风施工图：管道平面图-管道系统图-管道加工安装详图-图例及施工说明。
(7）电气施工图：线路平面图-线路系统图-线路安装详图-图例及施工说明。
三、施工图特点
1、大部分图纸都是用正交投影绘制的
2、用较小的比例绘制：基础图纸常用的绘制比例为1:100，也可以使用1:50或1:200。一般平面图的绘制比例通常为1:500、1:1000或1:2000，详图的绘制比例较大，如1:2、1:5、@ >1:10、1:20、1:30等，相对于建筑的大小，画的时候要缩小。
3、用图例符号来表示房子的结构、配件和材料：由于图纸比例小，房子的结构、配件和材料都用图例符号表示。要阅读房屋的施工图，您必须熟悉建筑物的相关传说。
四、如何阅读房屋施工图
1、基本要求：
(1）具备正交投影的基本知识，掌握点、线、面正交投影的基本规律。
(2）熟悉施工图中常用的图例、符号、线型、尺寸和比例尺的含义。
(3）熟悉各种用途房屋的组成和结构。
2、阅读技巧阅读时要从大局出发，按照施工图的排列顺序从粗到细阅读。
(1）先看首页：从首页的图纸目录，可以知道房屋施工图由哪几类专业图组成，专业图有多少，各有多大绘图图名和图号。
(2）阅读设计概述：从这里可以了解设计的依据、设计标准和施工中的基本要求，也可以了解不了解的内容画在图纸上，但设计师觉得应该解释一下。
p>
(3）建筑施工图-结构施工图-设备施工图依次阅读。
(4）在阅读各种专业图纸时，要对比阅读基本图纸和详细图纸，明确专业图纸所代表的主要内容。
(5）如果建筑施工图与结构施工图有冲突，以结构施工图（预制构件规格）为准，以保证建筑的硬度和施工质量。
建筑施工图包括建筑图、结灯、水电装置等。建筑图是完成的建筑外观、东、西、南、北、剖面图等。和你的外套好看不一样，你穿的是什么牌子的，你穿的是什么质量的校服。结光就像你的骨架。建筑图纸主要展示建筑的建筑规格和形式，确定建筑的外观和功能。光的主要表现是完成建筑功能。主要以满足功能的规格和结构数据为依据。
5、9@>熟悉拟建项目的功能
拿到图纸后，先了解一下这个项目的功能是什么，是车间还是办公楼？是超市还是卧室？了解了功能之后，再想想一些基本的规格和家装。例如，卫生间地面通常贴瓷砖、砖墙，公厕、阳台楼的地面标高通常要低几分米；车间的规格必须满足生产需要，非常适合设备安装等需要。最后，阅读建筑说明，熟悉项目家装情况。
2.熟悉并查看项目平面图
一个建筑项目的施工计划通常有三个规格。第一个规格是详细规格，第二个规格是轴间规格，第三个规格是通用规格。检查第一个规格的相乘之和是否等于第二个规格，第二个规格的相乘之和是否等于第三个规格，并注意侧轴是否为中心线墙。四川省的绘图做法是侧轴为墙外缘。阅读工程平面图规范，先了解施工平面图，再了解本层施工平面图，最后了解水、电、空调的安装、设备技术、二次家装施工图，检查是否他们是一致的。熟悉户型规范后，复查是否符合使用要求，如检查房屋户型是否方便使用，采光通风是否良好等。下一层，看看有没有和上一层不一致的地方。
3.熟悉并查看项目标高规范
建筑工程的施工图通常包括正立面、剖面立面和楼梯剖面图，其中有工程标高规范的信息；施工图和施工图通常标有楼层标高。 在梁表中，通常有梁表面的标高；基础大样图和其他细节大样图通常也标有立面图。通过这张施工图，可以掌握工程的立面规范。
前立面通常有三种规格。一是门窗高度等详细规格，二是高度规格，标高标高，三是整体高度。审核方法与审核各平面规格相同，第一规格之和是否等于第二规格，第二规格之和是否等于第三规格。检查立面图中各楼层标高是否与施工图一致，再检查施工标高是否与施工标高一致。
4.平面图
通常还会标明该楼层的标高；在梁表中，通常标明梁的表面标高；通过这张施工图，可以掌握工程的立面规范。
前立面通常有三种规格。一是门窗高度等详细规格，二是高度规格，标高标高，三是整体高度。审核方法与审核各平面规格相同，第一规格之和是否等于第二规格，第二规格之和是否等于第三规格。检查立面图中各楼层标高是否与施工图一致，再检查施工标高是否与施工标高一致。
按照以上几点再在工地多加几个月的实际工作，就不会有问题了。
