中碳铬钼钢广泛应用于工程结构中，其中16.8级螺栓是高强度连接件的重要组成部分。 中碳铬钼钢作为16.8级螺栓的材料，具有良好的热变形性能和动态再结晶性能。 通过合理的热处理和热加工工艺参数的优化，可以达到材料性能和可靠性的优化，提高螺栓的强度和耐久性。
环保法规对钢铁的影响
目前世界各地的环境法规都在收紧，国际能源署（IEA）发布了到2050年二氧化碳净零排放的路线图。在美国，企业平均燃油经济性（CAFE）标准将在2026年提高。
美国环保局提出在2032年模型的基础上降低温室气体排放标准，比2026年标准减少55%。 目前欧洲正在实施严格的欧洲排放标准，新的欧洲标准将于2025年推出。随着环保法规的收紧，开发轻量化技术已成为汽车行业的一大话题。
使用超高强度钢可以减少材料使用，与现有材料相比，重量减轻20%以上。 汽车零部件供应商也研究了发动机小型化。 随着发动机产量的提高，需要轻质且耐用的发动机零件来扩大发动机小型化的局限性。
具体而言，发动机紧固件必须在发动机运行期间保持高温和高压。 由于这些原因，全球大多数钢铁制造商都开发了超高强度紧固件以进行批量生产。 钢铁制造公司一直在努力开发超高强度钢材来实现这些目标，螺栓也变得越来越坚固。 螺栓等级的分布因国家而异。
16.8级螺栓的抗拉强度至少为1600 MPa，平均屈服强度系数大于0.8。 韩国主要使用10.9级和11.9级螺栓，部分使用12.9级和14.8级螺栓。 相比之下，欧洲已在其高档汽车上使用 16.8 级螺栓。
在日本，自 2000 年代初以来，他们就拥有生产 14.8 级螺栓和非热处理 16.8 级螺栓的制造技术。 因此，韩国企业一直在研究16.8级螺栓的开发和批量生产，以跟上其他已经拥有这些技术的国家的步伐。
16.8级螺栓的制造工艺
螺栓制造热轧过程中的微观结构对于提高强度和韧性至关重要。 自 20 世纪 70 年代以来，人们对热轧过程中晶粒回流的微观结构建模进行了广泛的研究。 为了预测和控制微观结构的变化，可以将根据热力学实验数据建立的模型应用于设计。
热变形建模主要采用三种实验方法：拉伸、压缩和扭转测试。 热扭转测试被广泛使用，因为与拉伸或压缩测试相比，它允许更大的变形。 此外，大量研究表明，热扭转试验对于模拟热轧过程是可靠的钢材塑性变形，而且16.8级螺栓的制造工艺也极其严格。
在16.8级性能螺栓研究中，将介绍材料的弯曲应力特性，以及建立热轧工艺参数之间关系的本构方程，并研究动态再结晶（DRX）的动力学。 在钢材热轧过程中，降低DRX的体积分数至关重要。
因为它不仅会影响材料的纤维性能钢材塑性变形，还会引起轧制载荷的变化。 DRX 引起的轧制载荷变化会导致产品形状和尺寸不均匀。 因此，轧制过程中必须避免DRX，以生产均匀的钢材。
热扭转试验中所有试件均加工成圆柱形，试件的标距直径和标距长度分别为6 mm和12 mm。 在热扭转测试之前，每个样品在1323 K下预热30 min，以完全溶解V和Nb。 采用定制的热扭转试验机进行热扭转试验，并使用软件程序自动控制温度、应变速率、应变和淬火时间等参数。
所有测试数据如时间、扭矩、转速、温度等均通过软件采集。 为了防止试验过程中发生氧化，在热扭转试验机红外炉石英管内不断通入少量氮气。 测试温度必须高于转化温度Ac3，热扭转测试时的热速率为5 K/min，与DSC测试相当。
达到所需温度后，将试样保持5分钟以获得热平衡，然后扭转。 扭转试验后，所有样品均用水淬火。 采用现场方法将扭矩、转数等扭转测试数据转换为剪应力和剪应变。 剪应力和剪应变可以根据以下标准转换为有效应力和有效应变。
流量曲线
在变形过程中，特别是在热加工和蠕变过程中，金属和合金中同时发生动态恢复（DRV）和DRX。 根据应力增减规律，弯曲曲线主要由三个阶段组成。 首先，加工硬化和 DRV 导致拉伸应力增加。 其次，DRX从临界应变开始，弓形应力缓慢增加。
在第三阶段，由于明显的DRX缺陷，应力减小。 此后，软化和硬化缺陷达到平衡，弯曲应力达到饱和。 式中代入应变率敏感性和加工硬化系数的值即可得到有效应力和有效应变。
当变形温度升高或应变速率降低时，有效应力趋于增大。 变形温度1273 K和1373 K之间的应力差小于1173和1273 K之间的应力差，表明变形温度与有效应力之间存在非线性关系。 一般来说，有效应力随着温度的升高而降低。
然而，预计在某些高温下会达到饱和。 同样，随着应变率的增加，有效应力的偏差减小。 由此可以预测，在某个临界应变率下，有效应力将不再增加。 一般来说，由于DRX的软化，流变应力随着峰值应力而减小。
然而，只有当 DRX 发生时，才会观察到弓形应力略有下降。 这种现象可以用材料中的铌合金元素来解释。 一些含大量Nb的高合金或微合金钢没有表现出明显的峰值应力和明显的应力降低。 但在微观结构中观察到了DRX。
这说明低碳铌微合金钢和奥氏体不锈钢在弯曲曲线上也表现出类似的现象。 本构方程的应力和应变值可以通过实验确定。 可以计算变形温度、应变速率和弯曲应力之间的相关性。 该本构方程可用于预测材料在特定变形温度和应变速率下的峰值应力。
DRX动态
DRX变形可以在显微组织中观察到，热轧过程中避免DRX是生产均匀产品的重要因素。 然而，实验估计的体积分数是不同的。 因此，DRX的程度通常采用方程形式进行理论上的预测。
这里X是DRX的体积分数，k和m是材料常数。 DRX发生在临界点，发生在稳态点。 因此，DRX的体积分数可以表示为： 变形温度的升高促进了微观结构中晶界的迁移，并促进了可能发生DRX的形核生长。
DRX 的体积分数斜率随着应变率的增加而减小。 当应变速率较高时，微观结构没有足够的时间再结晶。 因此DRX被延迟并且曲线的斜率减小。 换句话说，低应变速率为再结晶提供了足够的时间，并为DRX核心生长提供了足够的空间。
根据动力学模型，可以预测任意温度和应变率下 DRX 的体积分数。 这可用于确定热轧工艺的条件。

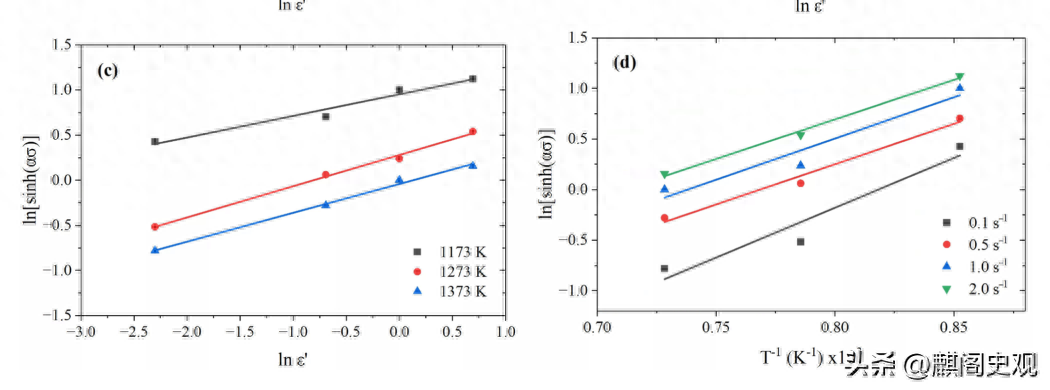

针对 16.8 级螺栓材料开发的钢材的热变形行为和 DRX 动力学，其中热扭转试验分别在 1173、1273 和 1373 K 下进行，应变速率分别为 0.1、0.5、1.0 和 2.0/s，可通过以下公式获得场 - 方程计算不同温度和应变率下的应变率灵敏度和加工硬化系数。

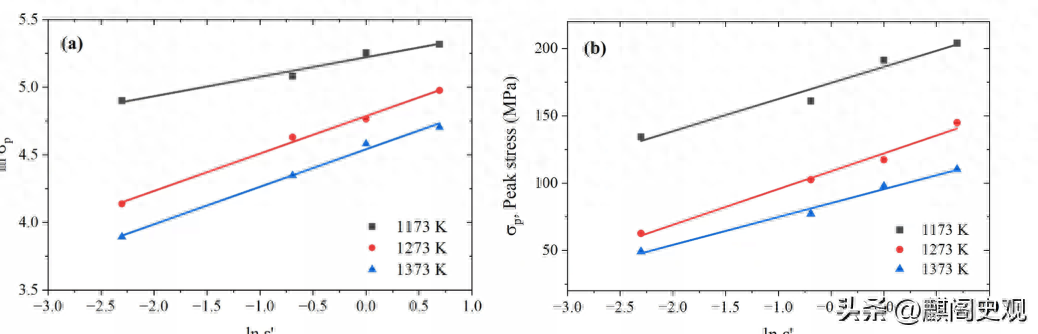

钢材的弯曲应力随应变速率的增大而增大，随变形温度的降低而增大。 由于铌合金元素的存在，弯曲曲线没有明显的峰值，从而建立了峰值应力本构方程。 临界应变和峰值应变可以表示为齐纳参数的函数，其中临界应变约为峰值应变的 0.17 倍。
由应力应变曲线推导出DRX的动力学方程，常数k和m分别为0.84和6.89。 根据DRX的动态模型，可以预测热变形过程中DRX的起始点和消失点。 不同应变率和温度下 DRX 的体积分数分别为 1173 K、b 1273 K 和 c 1373 K。
16.8级螺栓材料发展展望
16.8 级螺栓材料的开发需要考虑钢的热变形行为和动态再结晶 (DRX) 动力学。 以下是与此相关的一些想法：
热变形行为：热变形行为是指钢在高温下的塑性变形特性。 材料的热变形行为包括流变应力、变形机制、应变硬化和回复等。对于16.8级螺栓材料的开发，了解材料在高温下的热变形行为对于设计合适的热加工工艺非常重要。
动态再结晶动力学：动态再结晶是指材料在塑性变形过程中再结晶的动力学过程。 了解动态再结晶动力学对于预测和控制材料的再结晶行为至关重要。 动态再结晶动力学包括动态再结晶起始时间、发展速率、再结晶晶粒尺寸和分布等参数的研究。
影响动态再结晶的因素：影响钢动态再结晶的因素有温度、应变速率、应变量、应变路径等，这些因素决定了动态再结晶的发生和程度。 通过合理选择和控制这些因素，可以优化钢的动态再结晶行为。
动态再结晶对螺栓材料的影响：动态再结晶可以细化晶粒，消除残余应力，提高韧性和延展性。 这些因素对螺栓材料的可靠性和性能起着重要作用。 通过控制动态再结晶的发生和程度，可以调节螺栓材料的机械性能，以提高其抗拉强度和耐久性。
可见，16.8级螺栓材料的开发需要深入研究钢的热变形行为和动态再结晶动力学。 这将有助于优化热处理和热加工工艺参数，以获得具有理想力学性能的螺栓材料。 这需要结合实验和数值模拟方法的研究，以充分理解和预测材料的行为。
综上所述
16.8 级螺栓材料具有提供高强度、耐用性和可靠性连接解决方案的巨大潜力。 随着进一步的研究和技术创新，该材料将继续在工程领域发挥重要作用，为各种应用场景提供更安全、更可靠的连接。
未来16.8级螺栓材料的发展需要以技术创新驱动，包括材料设计、制备技术和检测技术的创新。 使用先进的材料模拟、制造技术和无损检测方法可以改善螺栓材料的性能和质量控制。 可见该材料在各个工程领域具有广阔的应用前景。
