前言
钢管混凝土拱桥是以钢管混凝土为主要材料建造的拱桥。 凭借其优异的力学性能、施工性能和经济优势，已在全国范围内得到广泛应用，其跨度也逐渐向超大跨度迈进。
但由于施工浇筑质量、温度以及管内混凝土收缩的影响，钢管内混凝土容易出现脱粘、空鼓等管内混凝土不密实的现象。 因此，准确、全面地分析钢管混凝土的密实度状况，对于钢管混凝土浇注工艺改进、配合比优化等降本增效的战略布局具有重要意义。
数据源
1、现场检查数据
钢管混凝土拱桥在浇筑施工过程中，由于材料和浇筑工艺等因素，经常出现管内混凝土脱粘、空鼓的情况，直接影响桥梁的结构承载力和安全。 安全问题不容忽视。 隐患。

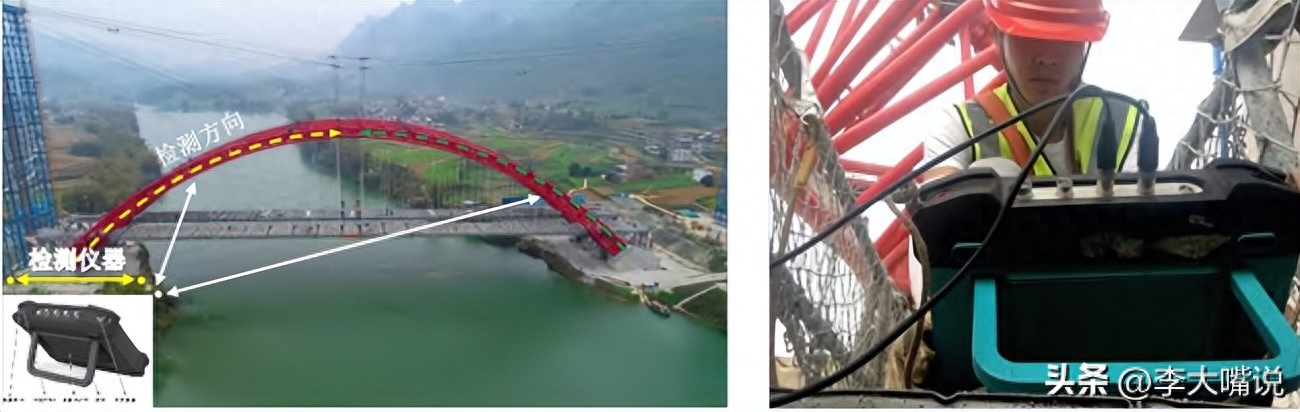

鉴于此，为保证桥梁施工安全，采用超声波法对浇筑钢管混凝土结构的密实度进行评价。 以多座钢管混凝土拱桥为背景工程，采用RSM-SY8非金属超声波检测仪对管内混凝土的密封性进行检测。
分析表明，超声波在钢管混凝土结构中的传播路径分别为发射、直线穿过钢管壁、直线穿过混凝土、直线穿过钢管壁和接收。
因此，为了保证超声波脉冲波沿发射和接收方向传播，在钢管外径一端采用发射换能器辐射高频振动，高频振动通过钢管中心传输到钢管外径另一端的接收换能器。 执行测试。
另外，为了减少换能器与钢管之间的声阻抗差以及界面反射引起的超声波脉冲能量损失，在换能器与钢管表面之间涂抹黄油作为耦合剂。

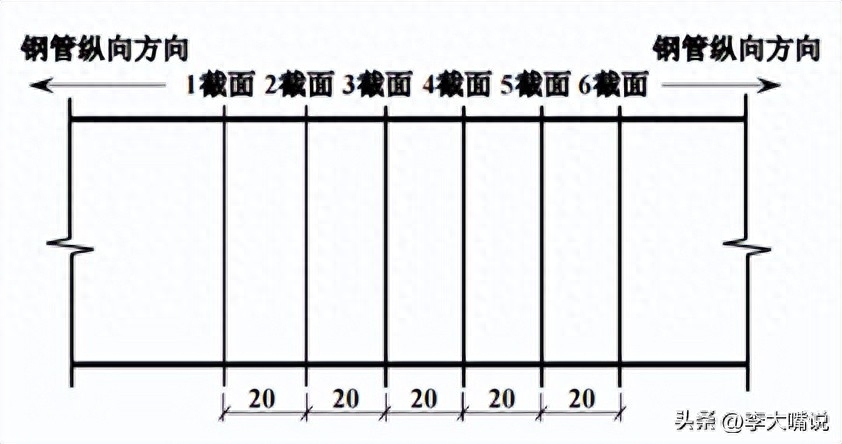

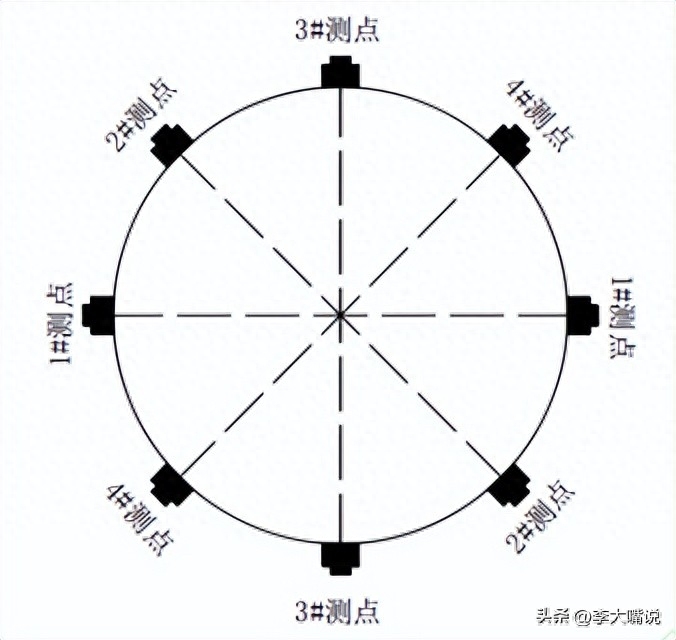

然后根据施工工艺特点和拱肋段数，将全桥划分为多个测量区域，每个测量区域内间隔20cm布置6段。 每个断面有4个测点，对称排列成“m”字形。
2.测试及测试数据

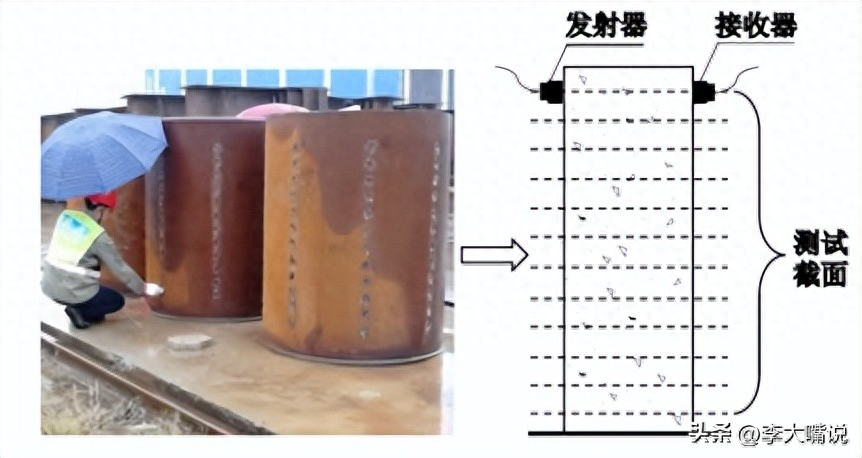

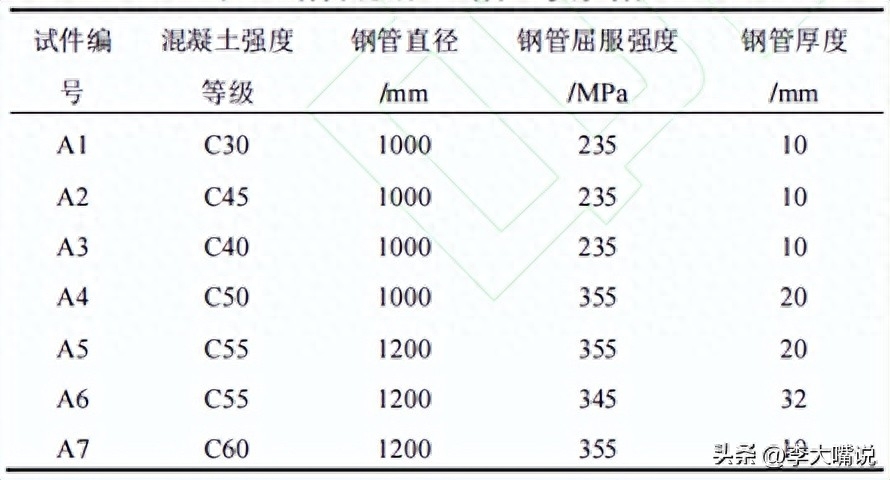

为了进一步研究混凝土抗压强度、检测龄期、钢管直径等特征参数对超声波检测结果的影响，本次试验共制作了7个钢管混凝土试件。
钢管混凝土试件采用常规方法分层浇筑和振动，整个试件的制备过程受到严格控制。 混凝土浇筑完成后，采用RSM-SY8非金属超声波检测仪分别对钢管混凝土试件进行第1、4、7、14、18、22d、28d时段的超声波检测。
为了保证测试结果的准确性，测试前对测点表面进行整平，以保证换能器与钢管表面良好的耦合效果。 另外，每个钢管混凝土试件共布置12个截面测区，每个截面呈“m”字形布置4个测点。
进一步地，超声波检测器的发生器发射超声波脉冲，通过换能器接收超声波脉冲信息，获取并记录对应检测龄期的波速、振幅、频率等声学参数检测数据。 此外，为了获得更丰富、均衡的样本数据，将通过收集更多的外部实验数据对现有数据库进行补充和完善。
基于现场检查数据的统计分布规律分析
1.KS测试分析
根据采集的多座钢管混凝土拱桥超声检测数据，采用KS试验方法（-）确定声学参数检测数据所遵循的样本分布类型。
其中，KS检验方法的基本原理是将预先假设的理论分布函数Fx(x)与样本数据的实际分布函数F(x)进行比较，即：
式中，Dn为理论分布函数Fx(x)与实际分布函数F(x)的最大差值； n 是样本数。
然后根据给定的显着性水平α和样本数n，通过查KS检验表得到临界值Dna。 如果满足DnDna，则认为检测数据不服从原来假设的理论分布Fx(x)。
基于上述方法，从探测数据中随机选取前10组容量为500的波速、幅度和频率样本数据。
其中，KS检验的分布类型包括7种：正态分布、对数正态分布、威布尔分布、极值分布、指数分布、瑞利分布、伽玛分布、均匀分布。 显着性水平α设置为0.05。 根据给定的显着性水平和样本量，从表中可以看出KS检验的临界值为0.136。
声学参数样本数据的KS检验统计量的计算结果如表所示。 表中“x”为数据样本不服从假设的分布类型。 可以看出，检测数据中的超声波速度、幅度和频率都没有被剔除。 服从正态分布。
2、检测年代及管内钢结构影响分析
基于KS检验分析结果，进一步对声学参数（波速、振幅、频率）检测数据的统计分布规律进行相关性分析。
以钢管混凝土拱桥为例，检测区域S分为8个检测区域（简称#1、#2、#3、#4、#5、#6、#7、#8） ，检测年龄t分别为1、3、5、7、14、18、22d和28d。

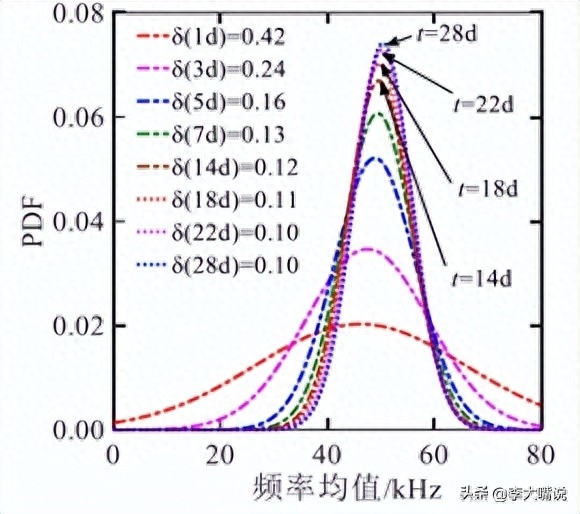

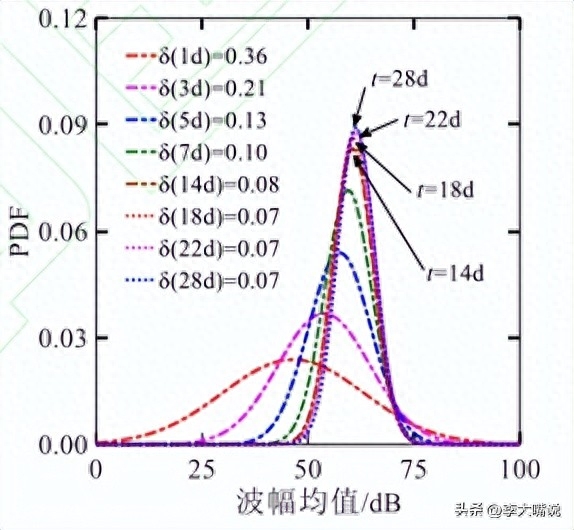

首先，分析不同周期t对超声波速度、幅度和频率统计分布信息的影响。 当检测区域S＝#1时，检测年龄t分别为1、3、5、7、14、18、22d和28d。
随着检测年龄i的增加，声学参数的统计均值逐渐增大，标准差和变异系数逐渐减小，概率密度函数的分布呈现收敛趋势。
其中，波速统计均值由4.489km/s上升至5.064km/s，标准差由1.97下降至0.29； 波幅统计均值由46.48dB增加到61.33dB，标准差由16.68下降到4.21。
频率统计均值从47.21kHz增加到50.46kHz，标准差从19.72下降到5.38，这表明检测年龄t对声学参数的统计分布有一定的影响。

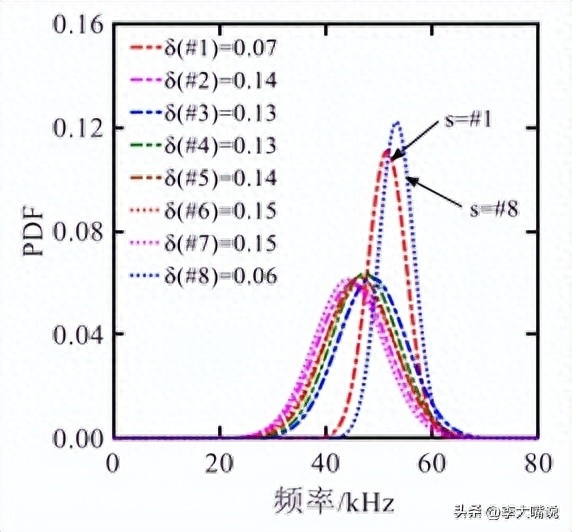

当检测年龄＝28d时，检测区域S分别为#1、#2、#3、#4、#5、#6、#7和#8，总共8个检测区域。
当检测区域S为#1和#8时，波速的统计平均值分别为4.712km/s和4.731km/s。 标准差分别为0.19和0.18； 波幅统计平均值分别为74.38dB和71.09dB，标准差分别为3.78和3.55； 频率的统计平均值分别为61.54kHz和63.27kHz，标准差分别为3.60和3.45。
当检测区域S为#2~#7时，波速统计平均值均大于4.903km/s：标准差均大于0.31； 波幅统计平均值均小于62.87dB，标准差均大于5.61； 频率的统计平均值均大于52.35dB，标准差均大于6.81。
可以看出，当检测区域S位于#2~#7时，与#1和#8处的检测区域S相比，波速的统计平均值较大，而幅度和频率均较小，声学参数的离散性一般较大。

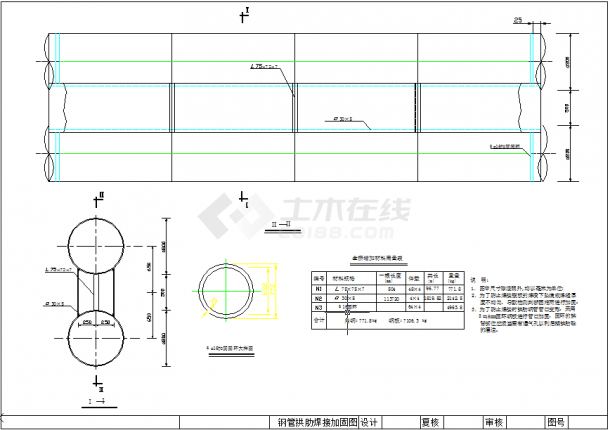

经初步研究分析，#2~#7检测区域大部分位于拱肋段的接缝处。 该区域内有加强板、法兰、隔室板等管内钢结构。

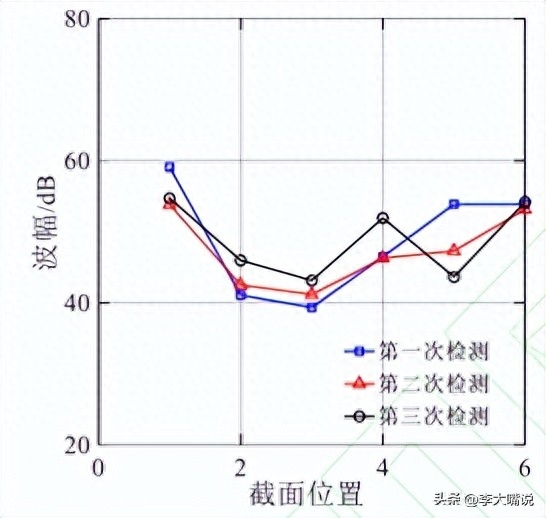

为了进一步验证管道内加劲板、法兰等钢结构对声学参数的影响，选取跨拱肋段#2测量区的3个测试结果进行分析。
其中，#2测量区分为6段（分别记为s1、s2、s3、s4、s5、s6）。 当测点断面为s1和s6时，波速较小，波幅和频率较大。
当测点截面分别为s2、s3、s4、s5时，与截面s1、s6相比，波速增加达到3%~5%，而波幅和频率降低达到分别为12%~18%和15%。 〜20％。
与设计图纸对比分析发现，s2、s3、s4、s5断面大多位于管内加强板、法兰等钢结构的交汇处。 可见，管内加劲板、法兰等钢结构的存在，对提高波速有一定的作用，对降低波幅和频率有一定的作用。
综上可见，检测龄期以及管道内的加强板、法兰等钢结构对声学参数的统计分布有显着影响。
基于实验数据的相关性分析
1、选择最优参数组合
由于声学参数的影响因素众多，综合分析比较繁琐，不便于工程应用。 为了在收集到的实验数据的基础上，建立声学参数和密度特征参数之间清晰的定量关系。
首先分析混凝土抗压强度、检测龄期、钢管直径、钢管屈服强度、钢管厚度等特征参数对超声检测结果的影响权重，并对数据进行进一步的预处理和相关性分析。
超声波声学参数与混凝土抗压强度和检测龄期呈较强的正相关性，相关性均大于0.68。 它们与钢管直径呈负相关，相关系数均大于0.59。 然而，与钢的屈服强度和钢管厚度的相关性很小。
综上所述，可选择混凝土抗压强度、检测龄期和钢管直径作为特征参数的最优组合，以确定钢管混凝土密实时超声声学参数的演化规律。
2、超声声学参数与特征参数的定量关系分析
下面根据收集到的外部试验数据以及本文试验得到的试验数据，对波速、振幅、频率（图中简写为UPV、UPA、UPF）声学参数以及混凝土抗压强度fc进行分析、检测龄t与钢管直径d之间的定量关系。

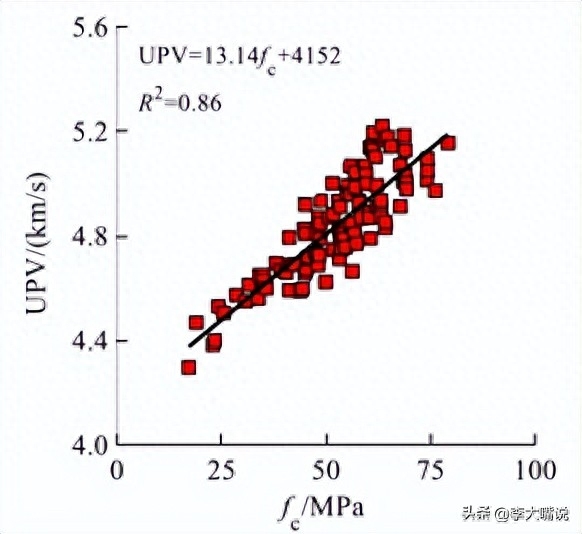

随着fc的增加，超声声学参数呈现出较好的线性增加趋势。 其中，波速和波幅预测方程的斜率较大，而频率预测方程的斜率较小，说明随着混凝土抗压强度的增加，对波速和波幅的影响更加显着。 。

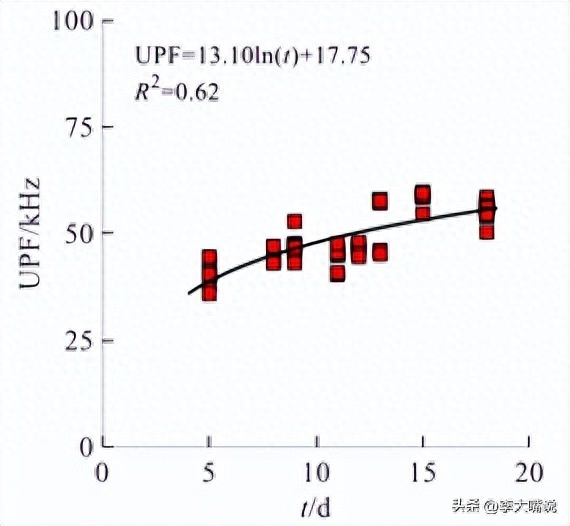

随着年龄t的增加，超声声学参数呈现出良好的对数增加趋势。 其中，年龄段t
随着钢管直径d的增大，超声声学参数呈现出良好的对数下降趋势。 其中，波幅预测方程的斜率较大，波速和频率预测方程的斜率较小，表明随着钢管直径d的增大，波幅的影响越明显，而对波速和频率的影响较小。 另外，当钢管直径d>时，钢管直径对波速的影响较小。
作者的意见
基于现场检测数据和实验数据，结合KS检验、相关性分析等数理统计方法，揭示超声样本数据的统计分布规律，定量分析超声声学参数与特征参数之间的相关性。 分析结果表明。
(1)超声声学参数(波速、振幅、频率)样本数据的统计分布规律均服从正态分布，且随着检测年限的增加，统计均值逐渐增大，而统计标准差和变异系数逐渐减少，统计分布规律总体呈现增加趋势钢材超声波检测什么，并趋于收敛和稳定。
(2)与其他检测区域相比，当检测段内管道内有加强板、法兰、隔室板等钢结构时，超声波速度的增加可达3%～5%，超声波幅度和频率降低。 分别可以达到12%~18%和15%~20%，表明超声波检测对管道中钢结构的存在更加敏感。
(3)超声波声学参数与混凝土抗压强度、检测龄期和钢管直径的相关性较大钢材超声波检测什么，且随混凝土抗压强度的增加呈线性增加趋势，随检测龄期的增加呈相反趋势。 随着钢管直径的增大，其数量增加，但呈对数减少趋势。
