1.编者的话
当我年轻的时候，刚参加工作时，老工匠告诉我，导体（钢芯铝绞线）主要受钢芯的受力，而铝绞线几乎不受力。 后来，一些电力大学开设了输变电专业。 毕业的朋友也有同样的看法，当时让我信服。 甚至有人认为钢丝的破断拉力约等于钢芯的破断拉力。 后来的一些事情让我对上面的想法产生了怀疑。 这么多的铝绞线，占据了导体大部分的截面积，其实都是金属家族的成员。 难道他们对整体硬度的贡献就这么不堪吗？ 渐渐地，我有了打破砂锅的看法，为何不根据相关标准和规范认真估算一下。
2. 计算标准规范
后来网上有一些年轻人来找我：先生，你为什么不算算？ 因此，我找到了相关有效的程序和规范来支持理论估计。 主要依据的规格有：GB/T1179-2017《圆线同心绞架空导线》、GB/-2017《架空绞线用硬铜线》、GB/T3428-2012《架空绞线用热轧钢丝》电线”。
3、线材产品型号表示

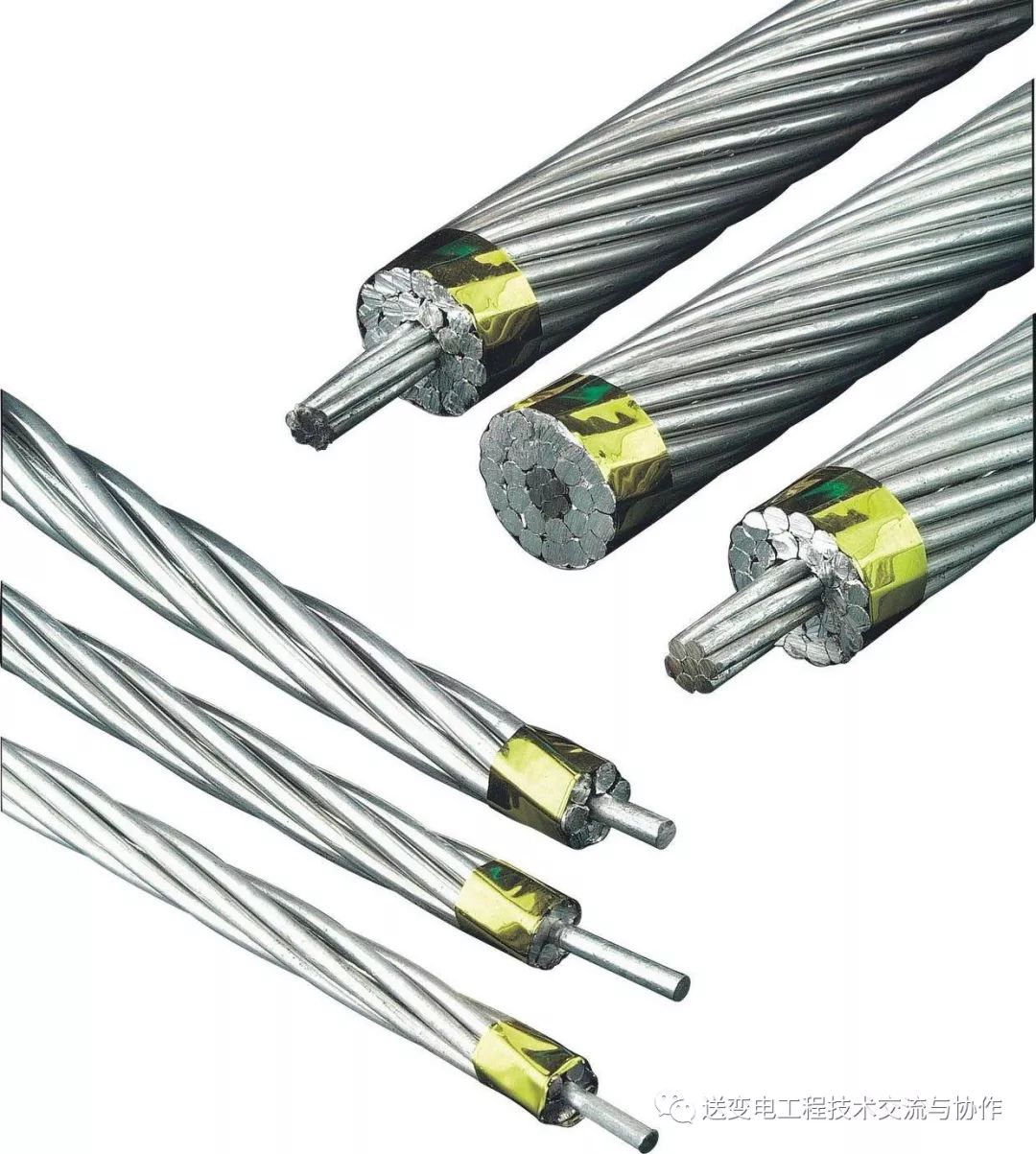

相同结构、相同标称截面的导体不一定具有相同的额定破断拉力，在产品型号上差异很明显。 因此，有必要了解线材产品型号的表示方法。 导体有多种类型。 圆线同心绞线架空导线常用于超高压和特高压，以钢芯铝绞线为最常见的代表。 例如：
JL1/G1A-630/45-48/7
J表示线材结构为同心绞合；
L1表示硬铜线（即铝绞线）的内阻等级，分为L、L1、L2、L3四个等级；
G1表示钢丝的硬度等级，分为五个等级：G1、G2、G3、G4、G5；
A表示热轧层的等级，分为A级和B级；
630/45分别代表硬铜线的标称截面，钢线的标称截面为；
48/7表示铝绞线数量为48根，钢丝数量为7根。
合起来就是：由48根L1型硬铜线和7根A级镀层1级硬度热轧钢丝绞合而成的钢芯铝绞线。 硬铜线的标称截面为，钢丝的标称截面为。
4、钢丝和铝绞线的力学性能

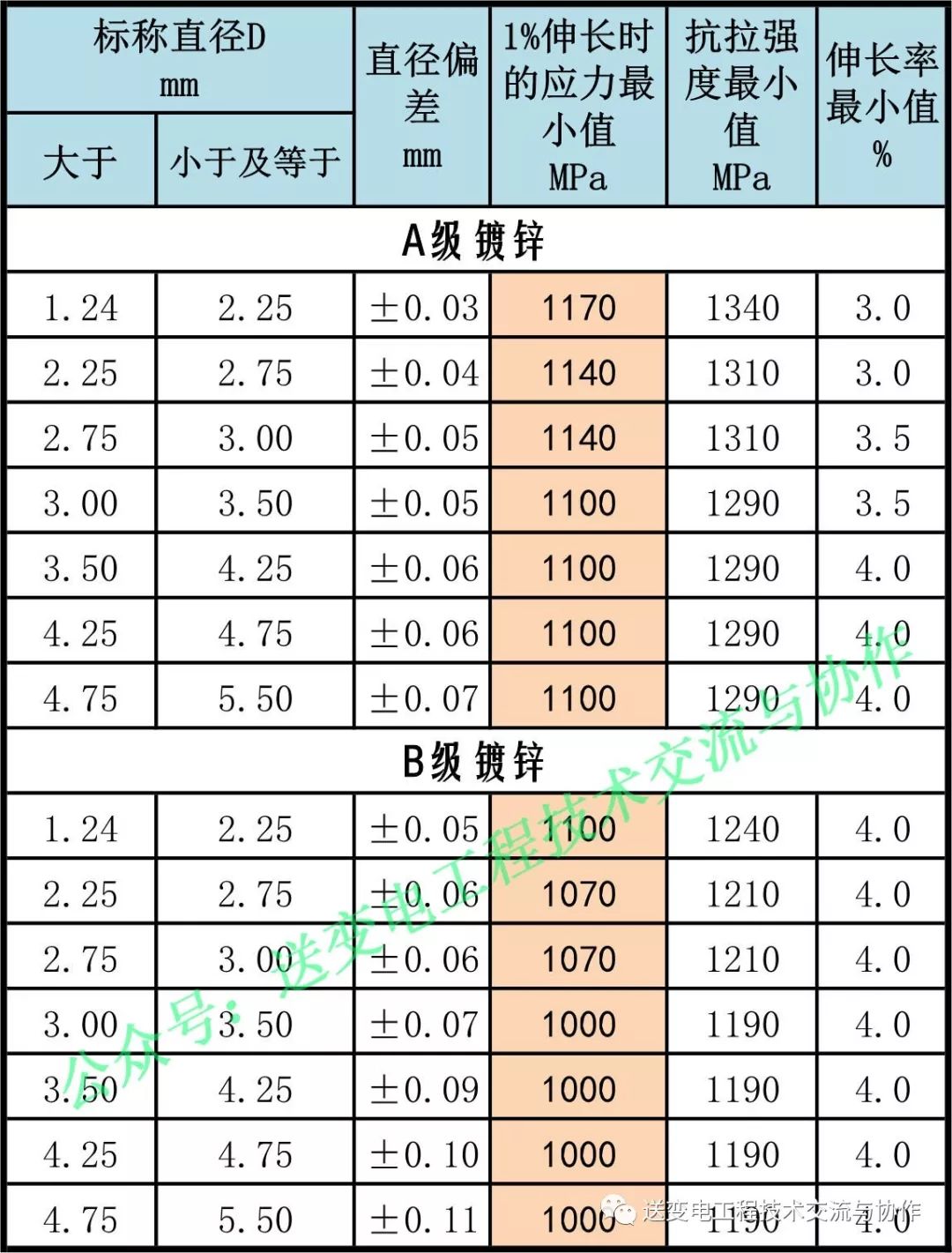

4.1 G1硬度热轧钢丝力学性能（其他牌号参见公众号：实用模板-常用数据专栏文章）

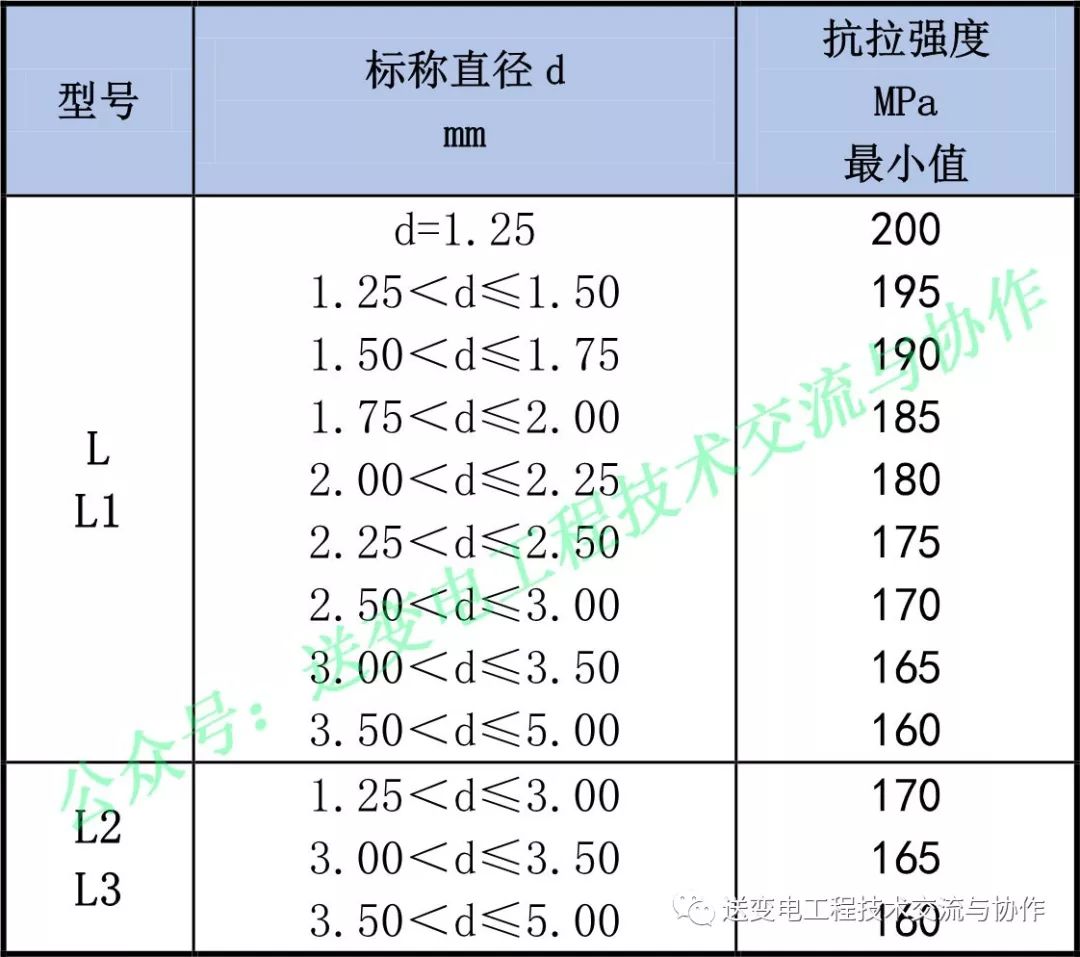

4.2 硬圆铜线机械性能

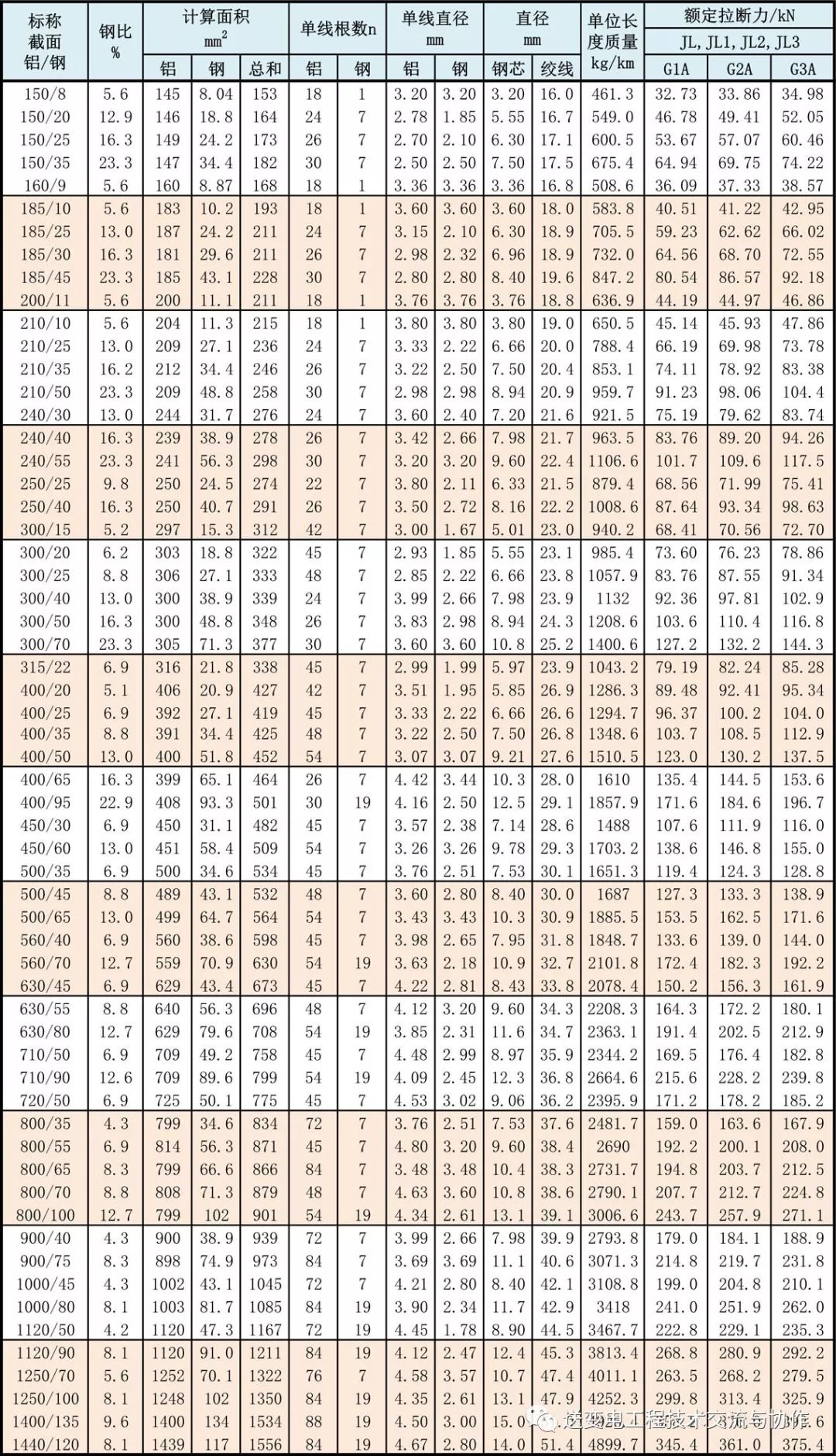

4.3 钢芯铝绞线机械性能表（图片大，请点击图片查看，更完整的Excel版本请知识星球下载）
5、钢芯铝绞线综合额定断裂强度的估算
经过长时间的前戏，我终于进入了题外话。 有了以上三个表，就可以很简单地估算出导体钢芯的额定破断强度、铝绞线的额定破断强度、导体的综合额定破断强度。 利用表3查询钢芯铝绞线的钢丝和铝绞线单线半径，例如JL1/G1A-630/45-48/7，铝绞线单线半径为4.22mm，则钢丝单丝半径为2.81mm，然后根据铝绞线内阻等级为L1，钢丝硬度等级为1级，镀锌层为A级。见表1、表2.检查相应的伸长硬度值。
钢丝额定破断拉力估算公式：Tg=1%伸长时的最小挠度×单根钢丝截面积×钢丝根数
铝绞线额定断裂抗拉强度估算公式：Tl=最小伸长率和硬度×单丝截面积×铝绞线根数
线材综合额定破断拉力=Tg+Tl

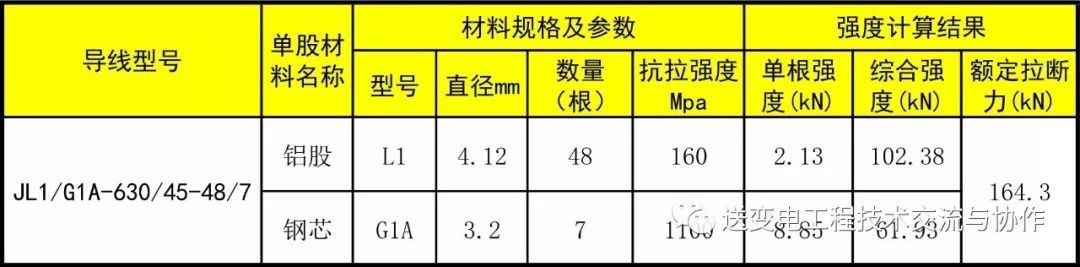

从估算结果可以看出，JL1/G1A-630/45-48/7钢芯铝绞线拉断时，铝绞线承受力为10.238吨，钢芯承受力为6.193吨。 铝绞线承受大部分应力。 实力和师傅告诉我的完全不一样。 而且，正常情况下，我们观察到铝绞线处于松弛状态，此时铝绞线所受的力确实很小。 当张力继续减小时，钢芯拉伸钢材抗拉强度 最小值，铝绞线逐渐收紧并受力。 在断裂的情况下，铝绞线所受的力不小，不宜过高估计。

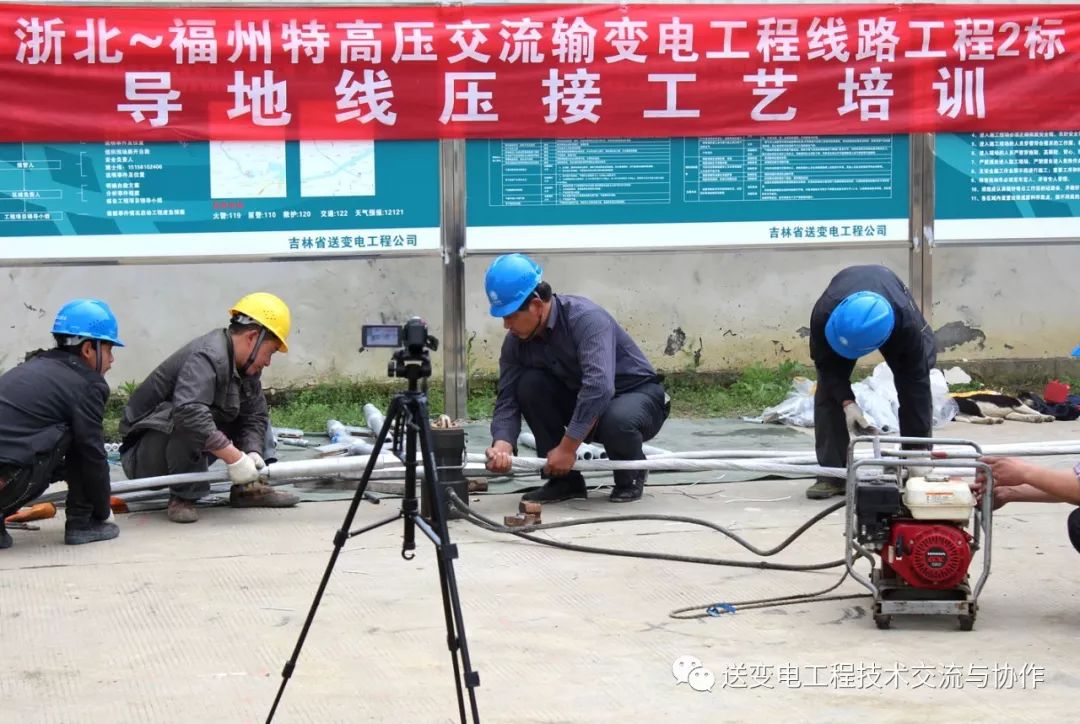

值得一提的是，为了标准化和实用性，规定钢芯或铝钢芯部分的扭转力为1%伸长时的挠度。 也就是说，当钢芯扭曲断裂时，至少会拉伸1%。 按400m跨度计算，当钢丝扭断时，钢芯至少会拉伸4m。 此时，铝绞线已经受到应力。 这基本上就是我们制作相导线压接测试件的原因。 铝绞线有这么明显的灯笼，拉伸试验一直通过。
为了方便估算，小编编制了专门的估算表格，并将各种线材型号的参数导出至Excel。 使用时，只需选择线材型号钢材抗拉强度 最小值，即可快速得到估算结果，免去查询标准规格的麻烦。 事实上，还保留了自估计功能，可以估计非标准线材。 如有需要，请前往知识星球公众号下载（识别以下二维码即可加入）。
