阅读文章前，请点击“关注”，不仅方便您讨论分享，还给您带来不一样的参与感。 感谢您的支持！ 作者一定会不负众望，带来更多优质作品！
1.1 建筑钢材产品现状
建筑钢材是建筑物的骨架。 不同的钢材性能对建筑质量有不同的影响，钢材中不同物理元素的浓度对钢材的热工性能起着至关重要的作用。
按金相组织划分，我国建筑钢材产品主要包括：普通碳素结构钢、低合金结构钢等。
普通碳素结构钢的碳含量小于0.25%，中不锈钢的碳浓度为0.25%～0.6%，高不锈钢的碳浓度小于0.6%。 其中Q195、Q215、Q235等在建筑领域应用较多。 许多。
低合金结构钢是指总合金成分小于5%的合金结构钢。
这些钢的碳含量与低碳钢相似，主要用少量合金元素进行强化，以提高硬度和可焊性。
2.1 实验样品的定性分析
钢中的化学元素对钢的性能有着至关重要的影响。 样品材料可通过光学显微镜分析、扫描电子显微镜分析、投影电子显微镜分析、室温拉伸试验、X射线衍射分析、拉曼光谱分析等进行分析。 进行定性观察分析。
本文主要采用透射电镜对钢中的化学元素进行分析。
透射电子显微镜是一种高码率、高倍率的电子光学仪器，它采用波长极短的电子束作为照明源，利用电磁透镜聚焦成像。
它可用于观察解剖样品的超微结构。
透射电子显微镜技术最早应用于医学，主要是观察一些病理切片，进而分析病理变化。
随着当今技术的发展，透射电子显微镜广泛应用于材料中化学元素的测量。
目前，通过电子显微镜可以看到大于0.2μm的精细结构。
本实验采用美国高分辨率透射电子显微镜对建筑中常用的低合金结构钢Q345进行分析。
首先拉伸试样，在距拉伸试样断口10mm以内切下试样，用SiC金相砂纸将试样磨至100μm左右，置于方冲头上，注入半径为圆条形试样Φ3mm，用SiC金相砂纸将样品继续研磨至50μm，然后使用双喷电解蚀刻设备对加工后的样品进行蚀刻。
所用电解双喷液为10%HClO4+90%碱液，蚀刻电流为30V。 处理前，借助液氮将电解液温度降至-20℃，借助投影电子显微镜观察拉伸样品变形前后的温度。 通过选区电子衍射分析显微组织、变形亚结构以及组织中析出相的类型。
2.2 实验样品的定量分析
材料中元素的物理测量主要通过原子吸收法、光谱法、化学分析法等。
本文采用ICP光谱法对实验样品进行分析和检验。 ICP法具有准确度高、检出限高、线性范围宽等优点，广泛应用于钢中元素的测量。
检验前，对样品进行预处理，将各种试剂对照标准稀释，得到相应含量的标准碱液，然后用硫酸酸化标准碱液。
处理后的样品通过等离子体测量仪器进行检测，通过仪器数据库选择相应的标准谱线，并根据光谱的信背景比确定最佳功率条件。
条件确定后，在仪器稳定工作条件下对样品进行检验，并采用多点法绘制检验曲线。
3 不同元素对钢性能的影响
本实验选取了六种不同性能的钢进行分析比较，其主要成分为Fe、Mn、Al、C四种元素。
其中，六种实验钢分为两组。 第一组中Mn的质量分数为20%，Al的质量分数为8%，C的质量分数分别为0.25%、0.35%和0.45%。
第二组中，C的质量分数为0.25%，Al的质量分数为5.5%，Mn的质量分数分别为10.0%、13.0%和16.0%。
对两组实验钢材进行了实验。
3.1碳元素对钢结构的影响
C质量分数为0.25%、0.35%、0.45%的钢材分别标记为C1、C2、C3。
研磨抛光后，在4%硫酸酒精中化学蚀刻45s，通过透射电镜观察，如图1至图3所示。

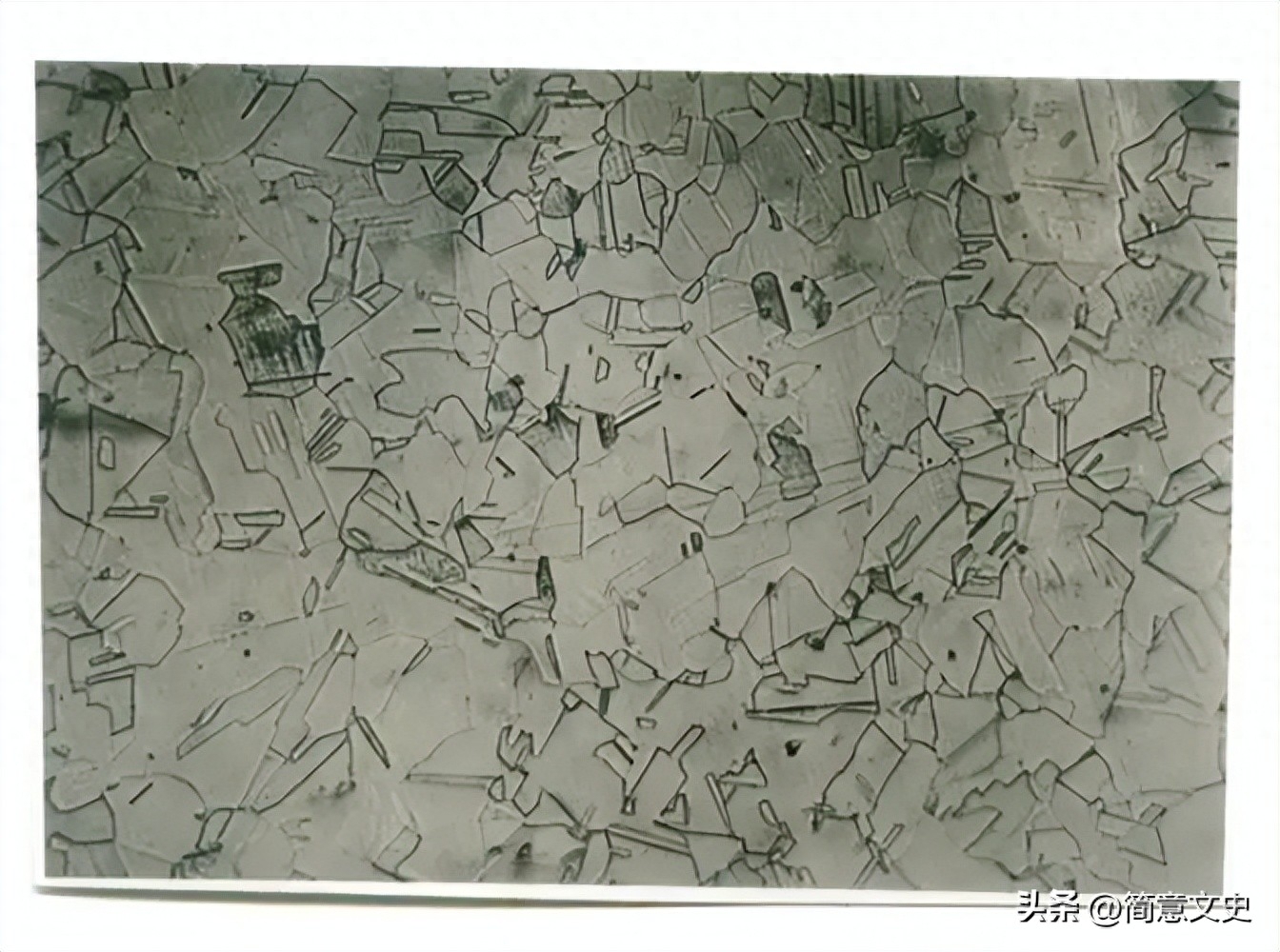

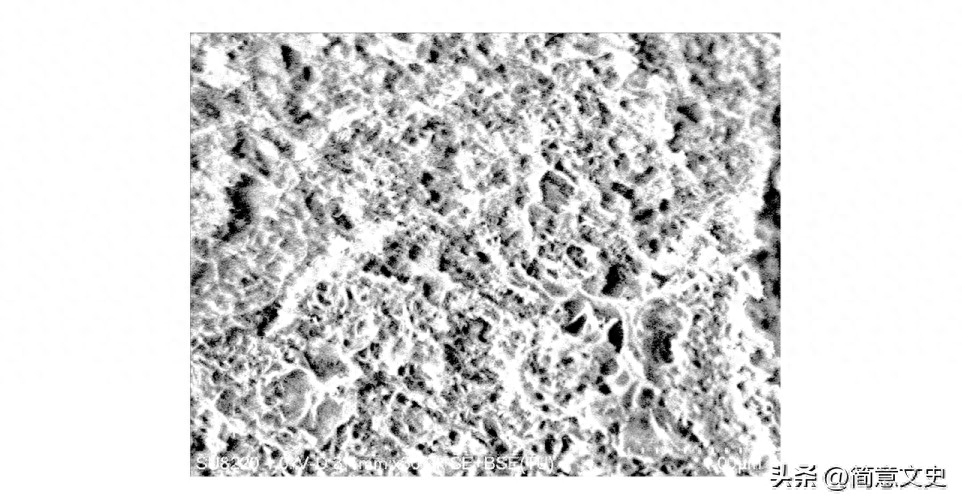

图1C1 钢材的显微组织

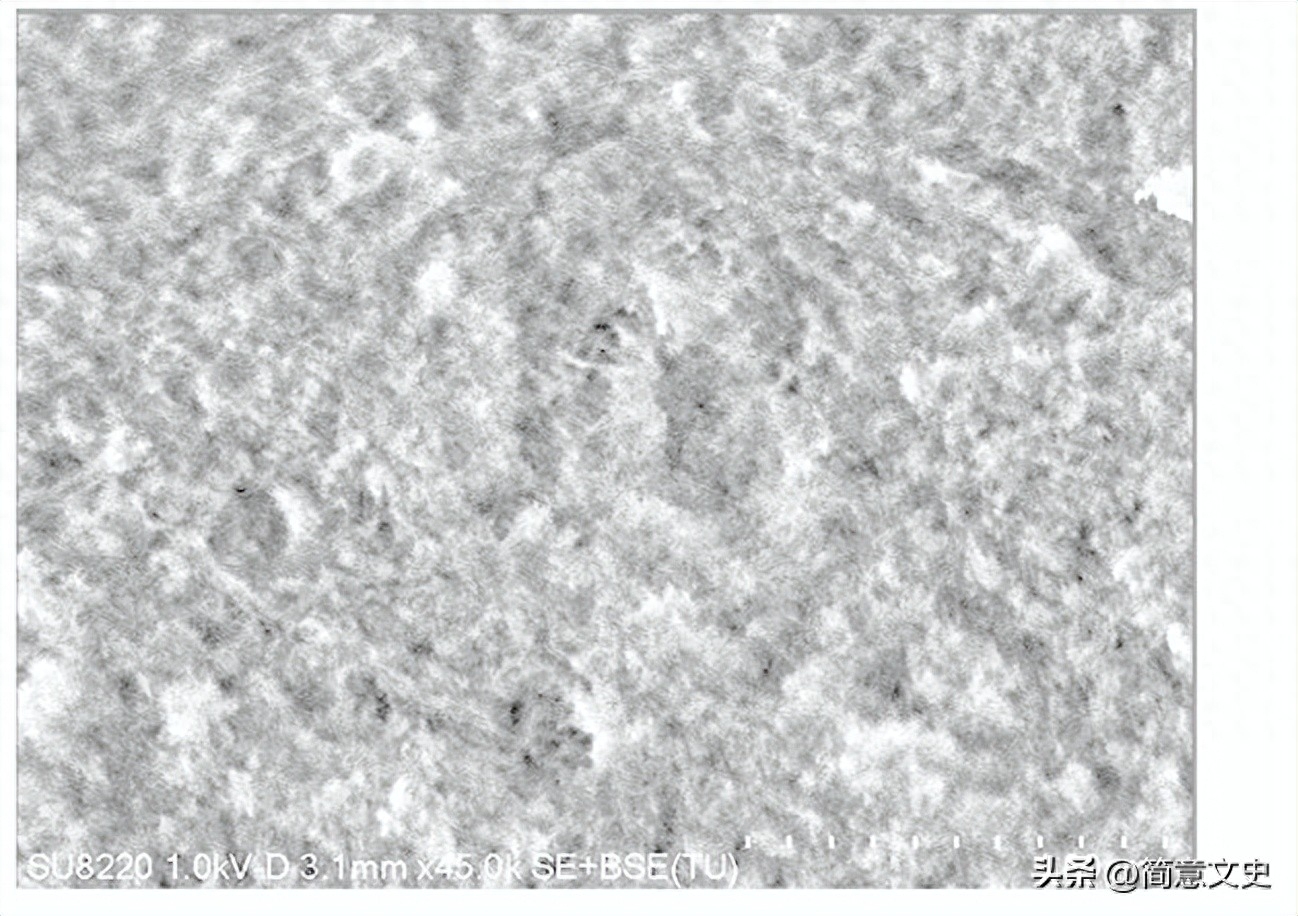

图2C2 钢材的显微组织
图3C3钢材的显微组织
从图1～图3可以看出，C1铁素体条带明显较厚，奥氏体所占面积也比奥氏体小。 奥氏体条带分布不太均匀，但奥氏体氢键显着，晶界尺寸相对较小，并伴有少量孪晶组织。
随着碳含量的降低，C2中的奥氏体和铁素体分布均匀，奥氏体碳化物减少，称为C1的孪晶也有一定程度的减少。
随着C含量继续降低，C3铁素体减少，奥氏体显着减少。
与C1、C2相比，铁素体体积细长，奥氏体碳化物较大。
3.2 碳、锰浓度对钢材延伸率的影响
将钢C1、C2和C3在800℃下进行固溶处理5分钟，然后在1.67×10-3s-1的温度下以应变速率进行拉伸。
从图4可以看出，随着碳元素比例逐渐降低，其伸长率也逐渐降低。 这是因为碳浓度的降低可以促进碳化物的再结晶和长大，但奥氏体比铁素体强得多，具有更好的变形能力，而且碳浓度的降低使奥氏体所占比例更大，减少的奥氏体提高了铁素体的变形能力。实验钢的塑性变形能力。
从图5可以看出，随着锰元素比例的降低，延伸率逐渐降低。 这是因为反转奥氏体合金在沉淀过程中纯度不够，不能在温度下稳定存在而变成马氏体。 ，马氏体塑性较差，大大提高了实验钢的延伸率。

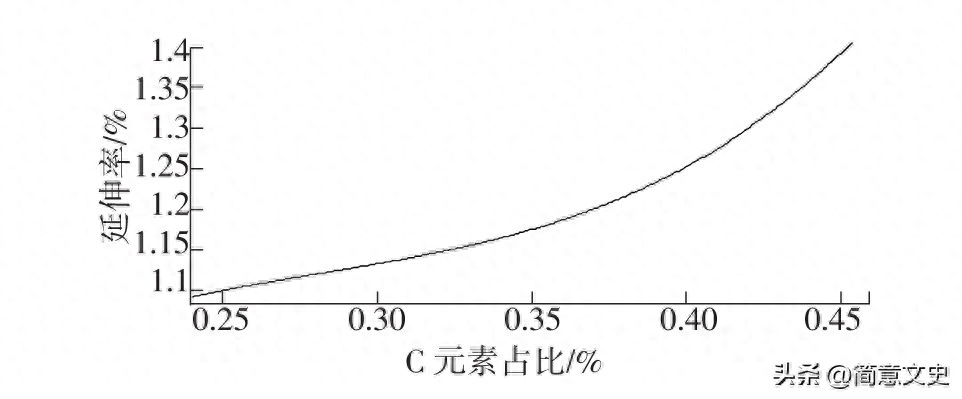

图4C 单元比例与伸长率的关系 下载原图

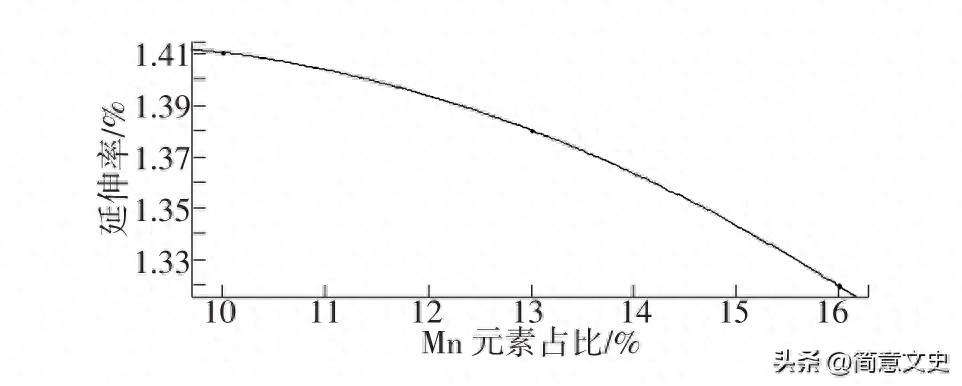

图5 Mn元素比例与延伸率的关系下载原图
3.3 碳浓度对钢材硬度的影响
所选条件与3.1相同，对实验钢进行硬度测试。

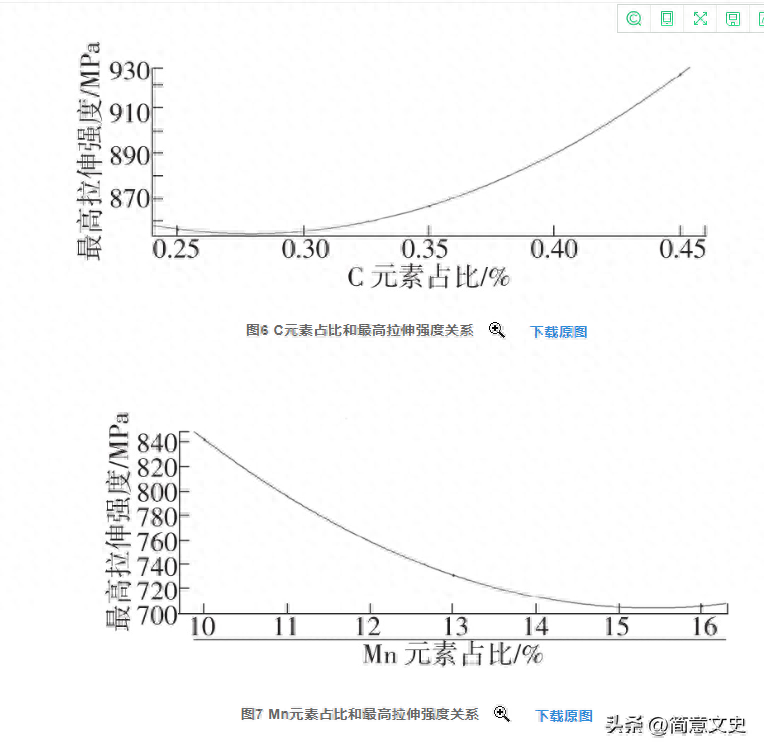

从第33页图6可以看出，随着碳元素比例的降低，实验钢的最大拉伸硬度突然降低。
因为，随着碳元素的减少，钢中奥氏体增多，在一定范围内奥氏体碳化物减少，氢键面积开始减少，氢键强化作用增大，可以较早结晶和再结晶，因而在一定范围内可以提高钢材的硬度。
从第33页图7可以看出，随着锰元素比例的降低，实验钢的最大拉伸硬度急剧下降。
主要原因是锰元素能使奥氏体组织在冷却后的温度下稳定存在，奥氏体缺乏分解和析出相，析出的强化作用消失。
并且锰浓度的降低使奥氏体体积分数降低，其相对碳浓度急剧增加钢材种类及用途，促进两相组织长大，缩小晶粒面积，提高强化效果。
3.4 碳、锰浓度对钢材密度的影响
通过电子分析天平检测空气中和水底实验钢的质量。

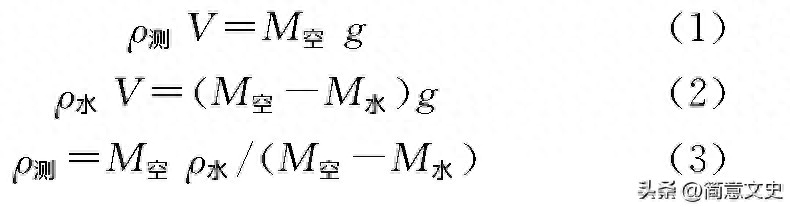

借助式（1）~式（3）估算相应的密度。
其中，ρ为实验所用钢材的密度，kg/m3； M空为实验钢材在空气中的质量，kg； M水为实验底部水的质量，kg； ρ水为水的密度，kg/m3； g作为重力系数，取9.8N/kg。
将实测试验数据代入公式即可估算出设计的两种轻钢的密度。
从图8～图9可以看出，随着碳元素的减少，实验钢的密度突然增大，密度增幅最小为13.5%，最大为14.7%。
随着锰元素的减少，实验钢的密度有所增加，但增加幅度较小，最低为8.5%，最高为10.3%，说明碳的添加对钢的减重有一定的作用。

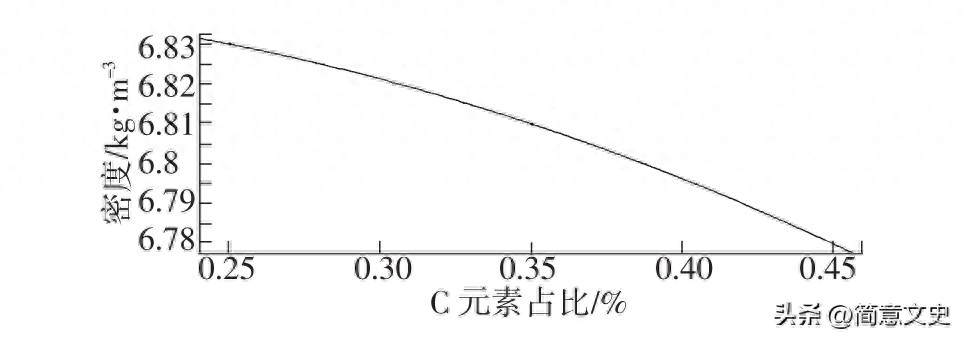

图8C 元素比例与密度关系 下载原图

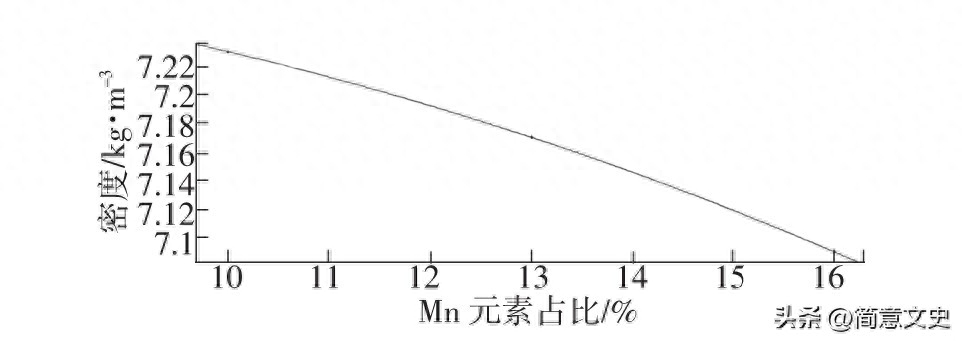

图9 Mn元素含量与密度的关系
4 推论
本文通过实验得出结论，随着碳元素在一定范围内减少钢材种类及用途，钢材的塑性和强度急剧下降，密度增大，可以增强钢材的热性能。
说明碳元素可以促进奥氏体的生成，稳定奥氏体。
当锰元素在一定范围内减少时，钢的延伸率、强度和密度急剧下降。
钢中锰能扩大奥氏体相区，稳定奥氏体组织，强化钢的能断层。
本文对建筑钢材的设计和制造具有一定的参考意义。
