新标准GB/T1499.2-2018《钢筋混凝土用钢 第2部分：镀锌带肋钢筋》将于11月1日起实施。根据国家标准化管理委员会综合函[2017]4号《关于印发和实施镀锌带肋钢筋的通知》国家标准化管理委员会于2017年1月14日发布《关于下发强制性标准整合精简推论》，该标准属性由强制性变为推荐性。 但作为一种特别重要的建筑材料，该产品的产值依然保持在2亿吨左右，广泛应用于房屋、桥梁、道路等土木工程的各个方面。 钢筋仍属于工业产品生产许可证管理目录管理范畴。 目前，获得生产许可证的企业约有500家。 为此，标准的修订受到了各方的广泛关注。 标准实施后，将对本次修订的主要内容和一些常见问题进行解答和解释。
1
修改原则
随着钢筋生产技术和工艺的不断进步，对各种指标的要求也不断建立和完善。 通过积极采用国际国内先进标准，我国逐步产生了更加科学合理的钢筋标准体系。 现行钢筋标准体系是参照ISO标准体系框架构建的，引入了其他国家同类标准的技术内容，并充分考虑了我国钢筋生产和使用的经验和要求。 本次修订仍不等同于国际标准-2:2015《钢筋混凝土用钢第2部分：带肋钢筋》。
钢筋标准制修订仍坚持注重技术进步、积极满足用户需求的原则，力求科学、合理、先进、适用。 2011年后，国家发改委、工业和信息化部、住房城乡建设部等部委多次发文，提出推广高强度钢筋，淘汰镀锌带肋钢筋酒吧。 为配合相关新政策的实施，本次标准修订积极配合国家相关文件和产业发展新政策，推动节能降耗、淘汰落后产能。 同时，随着相关标准的不断减少，还应注意与标准体系中其他标准的协调。
2
主要内容
2.1 炼钢方法
为巩固解决钢铁产能不足成果，提升钢材有效供给水平，2017年1月24日，国家发展改革委、工业和信息化部、质检总局检验检疫、保监会、证监会联合发布《关于进一步落实保压促钢市新政策》。 《关于平衡运行的通知》，明确要求“2017年6月底前，依法全面关停用于建筑钢材生产的工频炉、中频炉产能”。 2017年2月23日钢材的疲劳强度，中国钢铁工业商会等发布《关于支持打击“地条钢”明确工频、中频感应炉应用范围的意见》，其中也明确表示：早在2002年，原国家经贸委《关于地条钢有关问题的复函》（国经贸工函[2002]156号）就规定，“地条钢”是指以废钢铁为原料的钢材。感应炉是用感应炉熔化的，不能有效地分离成成分和成分。对所生产的钢材和以它为原料的轧机进行质量控制。感应炉是一种通过手段加热或熔化金属材料的电炉。根据输入电源的频率可分为工频感应炉（50Hz或60Hz）、中频感应炉（150-）和高频感应炉（以上）三种。 其中工频、中频感应炉（以下简称“中（工）频炉”）在钢铁领域应用较为广泛。 利用中（工业）频炉熔化废铝生产钢坯（锭）和带钢、普通不锈钢、不锈钢等钢材产品，除不能保证质量要求、干扰市场秩序外，公平竞争，必须坚决拆除。
为贯彻落实“坚定不移淘汰落后产能、严厉打击带钢”等相关行业的新政策，标准减少了7.1炼钢方法，规定“钢应在高炉或电弧炉中炼制，并且可以在炉外炼制。” ，限制使用工频炉、中频炉生产钢筋。
2.2 分类及钢级
2.2.1 取消强化
修订过程中，标准编制组和秘书处与建筑、公路、铁路、水利、电力等标准编制单位广泛征求意见，并组织各部委、行业、生产企业的专家进行研讨会。 经过多次讨论和论证，我觉得国家有关部委多次下发文件要求取消钢号，应该坚决执行。 国发[2009]38号 《国务院批复发展改革委等部门关于遏制部分行业产能不足和重复建设引导产业健康发展的若干意见的通知》提出“制定钢铁标准尽快制定建筑设计规范，推动淘汰硬度以下镀锌带肋钢筋，推广硬度及以上钢筋，促进建筑钢材升级换代。” 《钢铁工业调整和振兴规划》“（六）调整钢材结构，提高产品质量”有关：“修改相关设计规范，淘汰硬度及以下镀锌带肋钢筋，推动钢筋推广应用硬度及以上，推动建筑钢材升级换代。” 《产业结构调整指导目录（2011年版）》（2011年第9号令）、《产业结构调整指导目录（2013年版）》（2013年第21号令），在“落后产品”章节中明确提及。 《关于推广应用高强度钢筋的意见》（建标[2012]1号）提出：（一）加快淘汰、优先使用、积极推广。 （二）2013年底在建设项目中淘汰。 为此，该钢种在第一次审查会议产生的审查稿中被删除，并于2012年7月上报国家标准化管理委员会。
审查过程中，建议保留小半径镀锌带肋钢筋。 并提出以下理由：一是建筑结构不同部位的预制构件对钢筋种类的要求不同。 根据《混凝土结构设计规范》的要求，梁、柱的侧向受力钢筋受硬度影响较大，应用高强钢筋可以节省材料。 预制构件和结构弯矩不以硬度为控制条件，采用低硬度钢筋即可满足要求。 二是取消带肋钢筋。 没有适合大型预制构件和结构弯矩的钢筋。 由于最小弯矩率要求，采用高强钢筋，无法减量，可能会导致结构弯曲采用光面圆钢筋。 矩，从而减少非结构性裂缝。 第三，低硬度钢筋和高强度钢筋价格有优势，脆性好。 四、乌克兰、日本、韩国、俄罗斯、澳大利亚等发达国家在使用高强度钢筋的同时保留低硬度带肋钢筋作为结构弯矩，论证科学合理使用钢筋的原则。 根据各方意见，秘书处还考虑对.2标准草案进行补充审查，如“提高钢级，将半径限制在6-14mm”等。 但该标准最终送审时，仍严格按照国家相关产业新政策要求，钢筋被取消。
工信部等相关部门认为，该钢种不应轻易被淘汰。 -2010《混凝土结构设计规范》（2015年部分修订）中，仍保留16mm以下钢级，并要求“主要用于中、小跨度墙体的弯矩和分布筋弯矩”弯矩墙还可用于预制构件的法兰和施工弯矩。”
2.2.2 降低钢筋
当前，我国正处于工业化、城镇化快速发展时期。 钢筋和线材作为建筑结构的主要材料，仍然是建筑钢材的最大消耗量。 据有关统计，如采用应用级钢筋，可节省钢筋用量12%。 据测算，节约钢材1000万吨，相当于节约铁矿石1800万吨、标准煤650万吨。 同时可减少大量废水和烟气排放（每生产一吨钢可减少2吨CO2）。 高硬度、更高硬度的钢筋的应用还可以达到节能降耗的效果。
在英国、加拿大、韩国、伊朗、日本、韩国等国家，高标号钢筋用量已达到70%以上，高标号钢筋用量也达到25%； 在美国、法国、英国等国家，高等级钢筋的比例已达到70%以上，对高等级钢筋存在需求。 随着冶金技术的进步和发展水平的提高，我国牌号的生产条件早已具备，标准中的低牌号高硬度镀锌带肋钢筋已成为行业的呼声和发展的方向。钢材方向。 《钢铁工业调整和振兴规划》“（四）加强技术改造，促进技术进步”也明确提出：“……推广使用高硬度钢筋和节材技术……”。
基于上述原因，本次修订减少了以屈服硬度为特征值的钢筋牌号，但考虑到实际生产和使用条件，只纳入了普通镀锌钢筋的一个钢号，而抗拉钢筋的钢号则被纳入其中。 -不包括地震碳化物和细碳化物。 由于对钢筋点焊性能的系统研究还不够，本标准推荐钢筋接头采用机械接头。 由于钢筋在使用过程中要进行弯曲，因此钢筋的冷弯试验条件与钢筋相同，即弯曲角度为180°，弯曲芯部半径为6d- 8d，且试验条件不放松。
2.2.3 具有抗震性能的钢筋（标有E钢号）单独列为钢筋号
鉴于我国洪水频繁发生，.2-2007对抗震钢筋的性能提出了明确的要求，即“钢筋实测伸长硬度与实测屈服硬度R0m/ R0el不大于1.25，测得的钢筋屈服硬度与标准表6规定的屈服硬度特征值之比R0el/ReL不小于1.30，钢筋屈服总最大力Agt为不大于9%。
具有抗震性能的钢筋与普通钢筋的性能不同，表面氮化痕迹也不同。 它们实际上是不同的产品。 从《产品质量法》的要求来看，不允许将抗震钢筋降级用作普通钢筋，有时也使用“抗震钢筋”。 相关强制性要求。 单排抗震钢筋的钢号便于在应用过程中区分抗震钢筋与普通钢筋，有利于抗震钢筋产品的推广应用。 标准还规定，对于带有E的钢种，只能进行Agt测试。 对于没有E的普通钢筋，可测A，也可测Agt，但应以Agt仲裁。
2.3 重量允许范围

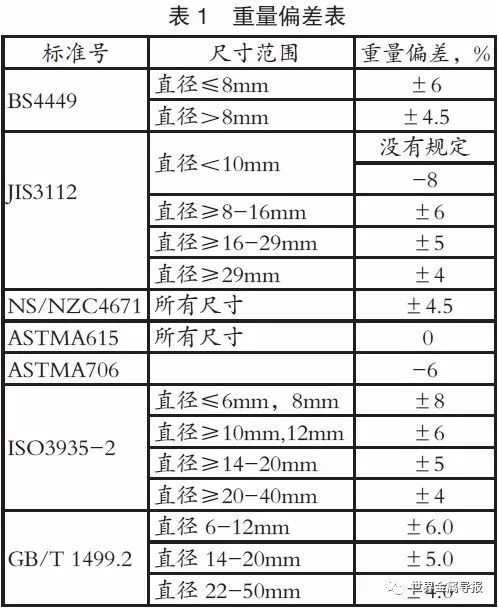

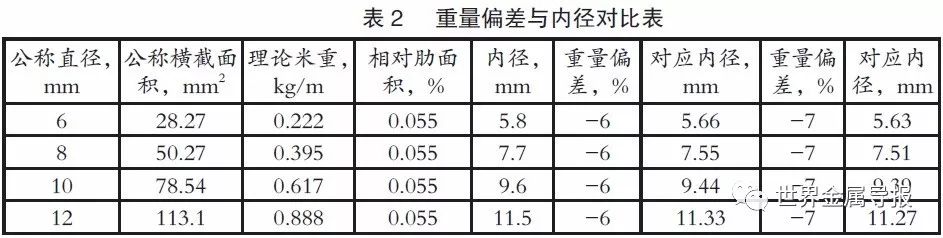

根据中国钢铁工业商会的建议，我国作为钢筋用量最大的国家，应在标准的制定中发挥指导作用，同时协调考虑相应的问题。重量误差与管径允许误差之间的关系，并调整重量误差。 将重量误差规定值由整数改为一位小数，分别为±4.0%（尺寸6-12mm）、±5.0%（14-20mm）、±6.0%（22-50mm）。 调整后，与国际标准相比，我国的重量误差要求普遍低于美国标准，如表1所示。例如，根据外径下限并考虑相对肋面积，估算的重量误差对应表2中的外径，可以看出，重量误差提高到±6%，一定程度上提高了钢管外径的下限要求。
国内外标准按单件、按单件、按组检测重量误差。 -2009根据单个样品检测重量误差，并要求每个样品必须符合要求，无需重新检验。 -2:2007 是在单一基础上进行测试的。 -2010、-2009、-2006可按单支或分组进行测试。 单支测试的误差范围比组测试小，单支测试可以重新检验。 没有对亚组测试进行重新测试。 G30.18-2009不限制正误差，仅限制负误差。 本标准采用分组检测，可以尽可能避免单一检测带来的检测偏差。 在检测偏差可以忽略不计的情况下，无需进行复检。 因此，权重误差既不是序贯检验，也不是非序贯检验。 本标准规定成组重量误差不允许重检。
同时应注意8.4.1条的规定，检测样品总重量时，应精确至不低于总重量的1%。 这是对衡器测试的要求，并不是放宽重量误差要求。 同时，在检测重量误差时，按照标准8.4的规定，“样品应从不同的钢筋上取样，且数量不得超过5根”，而不是从一根钢筋上取样。
2.4 金相检验
GB/T1499.2-2007第3.1条对“普通镀锌钢筋”的定义如下：“以镀锌状态交货的钢筋，存在组织（如基圆上出现渗碳马氏体组织）”。 该规定的一个重要作用是可以与金相组织和-2013《废热处理钢筋混凝土》进行区分。 -2013第3.1条对“余热处理钢筋”的定义如下：“热轧后，利用热处理原理对表面进行控制冷却，借助余热进行渗碳，得到成品钢筋。芯体本身。基圆上形成环。渗碳“自渗碳结构”。 同时-2013附表A规定了“宏观金相”。 但在GB/T1499.2-2007的实施过程中，出现了如何判断渗碳马氏体等问题。 为了更方便地检验和判断金相组织，钢研三院联合承担了镀锌钢筋金相组织的测试和研究工作。
根据研究结果，本次修订改变了普通镀锌钢筋和细碳化物镀锌钢筋的定义，并删除了定义中金相组织的内容。 但第7.8条金相组织减少，规定“钢筋金相组织应以铁素体加碳化物为主，基圆上不应出现渗碳马氏体组织。钢筋宏观金相组织，截面维氏强度、微观组织应符合附表B的规定。如果供应商能保证符合，则无需进行检验。 三种方法中，只有B.3“显微组织”为仲裁方法，B.1“宏观金相”和B.2“断面维氏强度”为辅助检验方法，特别是存在开环时。 即使可以根据这两种方法进行判断，仲裁也应以“微生物法”为依据。
2.5 疲劳试验
此次修订降低了钢筋疲劳性能试验的要求。 考虑到疲劳试验持续时间较长，为保证生产过程的连续性，仅规定疲劳试验为型式试验。 与碳化度、连接性能相同，只有在原材料、生产工艺、设备、新产品生产等发生重大变化时才进行型式检验。
钢筋的疲劳性能试验并不是指一般意义上的应对洪水的高应变低周疲劳，而是指低应变高周疲劳。 首先，疲劳是指材料在一个或单个点受到扰动偏转，并且受到足够的周期性扰动以产生裂纹或完全破裂的情况下，局部、永久性结构变化的发展。 在结构中，无论是在静态负载还是动态负载下。 静载荷的疲劳损伤取决于整体结构，而动载荷的疲劳损伤则从挠度或应变较大的部位开始，逐渐产生和累积损伤，导致较低载荷下的断裂失效。 由于钢筋混凝土结构广泛应用于房屋、铁路、公路、桥梁、海港、水电站等各种工程结构中，要求在动、静荷载作用下使用钢材的疲劳强度，因此无论是抗震还是非抗震，有必要进行疲劳试验。
对于钢筋疲劳试验的试验条件，高铁用钢筋有其特殊要求：按照试验推导出SN曲线，该等级钢筋的疲劳硬度低于该等级钢筋，且执行-2005的疲劳试验条件。 由于本标准是产品标准，因此根据本标准中的SN曲线提出测量依据就足够了，不需要对产品进行SN曲线估计测试。 本标准规定“根据预付款要求，可进行疲劳性能试验”，疲劳试验条件采用GB/《钢筋混凝土用钢材试验方法》标准。 硬度低于等级要求。 高铁等行业也可以使用该标准作为疲劳测试的基础。
2.6 表面标记
对于半径小于10mm的钢筋，2007年版标准规定采用C4、C5等标志。 对于半径不小于10mm的钢筋，规定可以采用轧机标志代替列名形式。 随着生产技术的提高，本次修订统一了钢筋轧机标志的规定，以便于使用，即第10.1.1条规定：“钢筋表面应当轧制牌号标志，制造商的序列号（许可证号后3位数字）和公称外径（毫米），也可加盖注册工厂名称或商标。 这样就不会出现混乱，而且操作也方便。
由于企业代号不是商标，名称缩写不具有唯一性，容易造成混淆。 在最新的国际标准（-2:2015）资料性附录和欧盟标准（:2005）中，均采用唯一的企业数字代码作为标志。 如果将许可证编号作为唯一标志，将能够有效防止假冒伪劣行为的发生，有利于控制和提高钢材产品质量。 经向国家质量监督检验检疫总局生产许可证司申请，同意使用许可证编号（后三位）作为钢筋生产企业唯一代码进行标识。 另外，需要注意的是，注册厂名或商标不一定要滚在钢筋上。 钢号标记、制造厂序列号（许可证后3位）和公称外径（毫米）这三个标志必须轧制，但顺序可以是任意组合，何必轮流麻烦轧机呢。
2.7 数字四舍五入
GB/T228.1《金属拉伸试验第1部分：温度试验方法》也规定了数值的修约，其修约间隔与YB/T081《冶金技术标准》及测量值“不同”的判断相同。 GB/T228.1中已明确规定“试验测得的性能结果数值应按有关产品标准的要求修约”。 若无特殊要求，可按本标准修约。”因此，本标准应按YB/T081进行修订。
2.8 手动测量Agt的方法
按GB/-2012《钢筋混凝土用钢材试验方法》标准5.3手工法检测Agt时，Ag应按下式估算：
Ag=[断裂后标距-原标距宽度（即100mm）/原标距宽度（即100mm）]×100
3
推理
总体而言，本次修订充分考虑了我国带肋钢材的整体应用，取消了低硬度等级钢筋，降低了高硬度钢筋，纳入了抗震等级钢材； 收紧了重量误差要求，同时明确重量误差不能重新检验； 减少了钢材疲劳性能和金相检验的相关规定，技术要求显着提高。 各项指标科学合理、可操作性强，充分反映了镀锌带肋钢筋的实际生产和应用情况。 这一情况体现了我国建筑用钢筋的技术水平和发展方向。 但在应用过程中还存在一些问题，如标准体系中标准之间的协调、测试方法的匹配等，仍需要在应用实践中不断建立。 （冶金工业信息标准研究院 冯超 刘宝石）
