程序中如何估算工字梁混凝土柱的挠度？
PKPM结构系列软件常见问题分析
2022 年第 34 期
问题总结：
Q1：没有地下室的柱子的弯矩与有地下室的柱子的弯矩有很大不同吗？
Q2：模型中地下室二层抗力墙较多，楼板抗剪承载力较小，不符合预期？
Q3：程序中工字钢混凝土柱的挠度如何求得？
Q4：程序从PM进入预处理，提示“钢材硬度设计值与默认值不符”？
Q5：混凝土柱节点域的剪压比如何估算？
Q1：没有地下室的柱子的弯矩与有地下室的柱子的弯矩有很大不同吗？
A：反规定6.1.14-3，首层柱截面每侧横向配筋不应大于首层柱相应横向配筋的1.1倍，抗震抗弯承载力首层柱下端与节点左右梁端之和应小于首层柱上端抗震抗弯承载力的1.3倍。

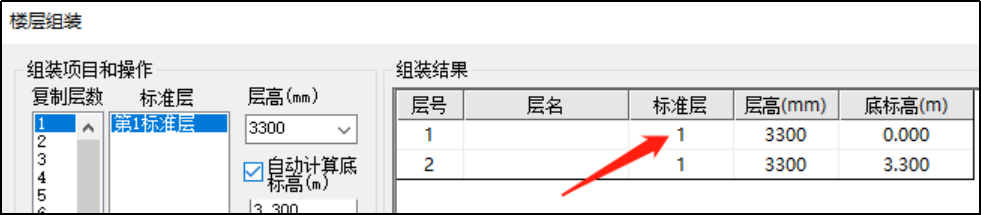

对于两侧都有地下室的模型，下层（地上）的弯矩值为 48。

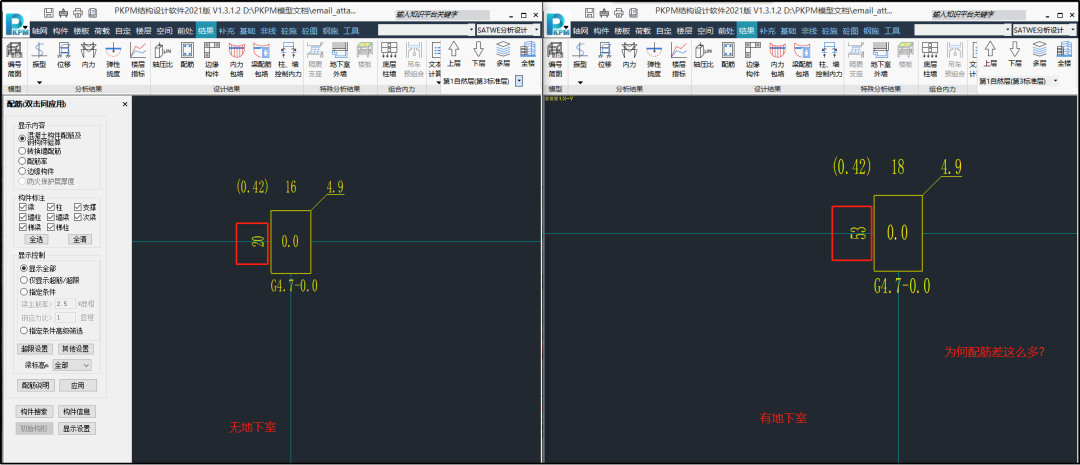

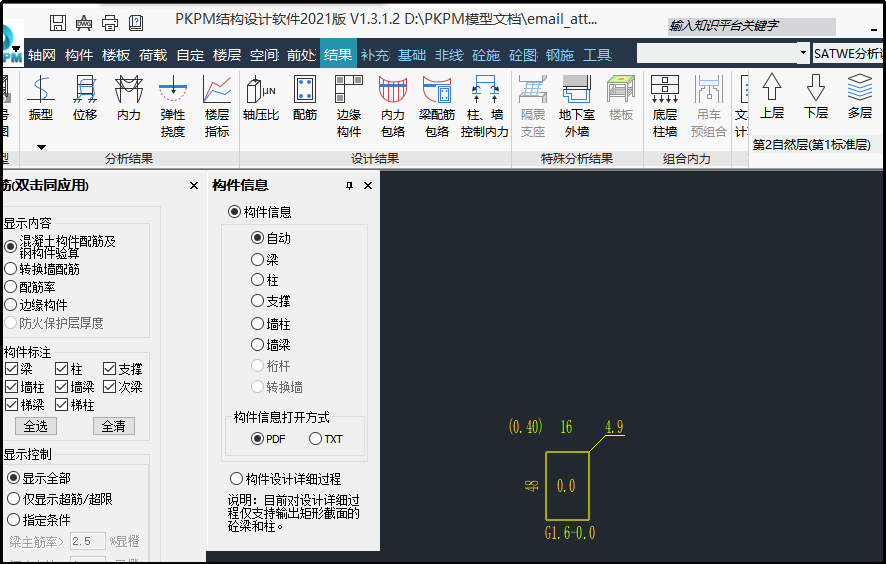

图 1 上层弯矩值
若模型有地下室，执行反规6.1.14-3，软件将估算弯矩与底层弯矩除以1.1倍，取较大者作为估算结果输出。 工字钢柱为1.1倍下柱的弯矩，53=48*1.1。 如果没有地下室，20是通过力和弯矩分析得到的结果。

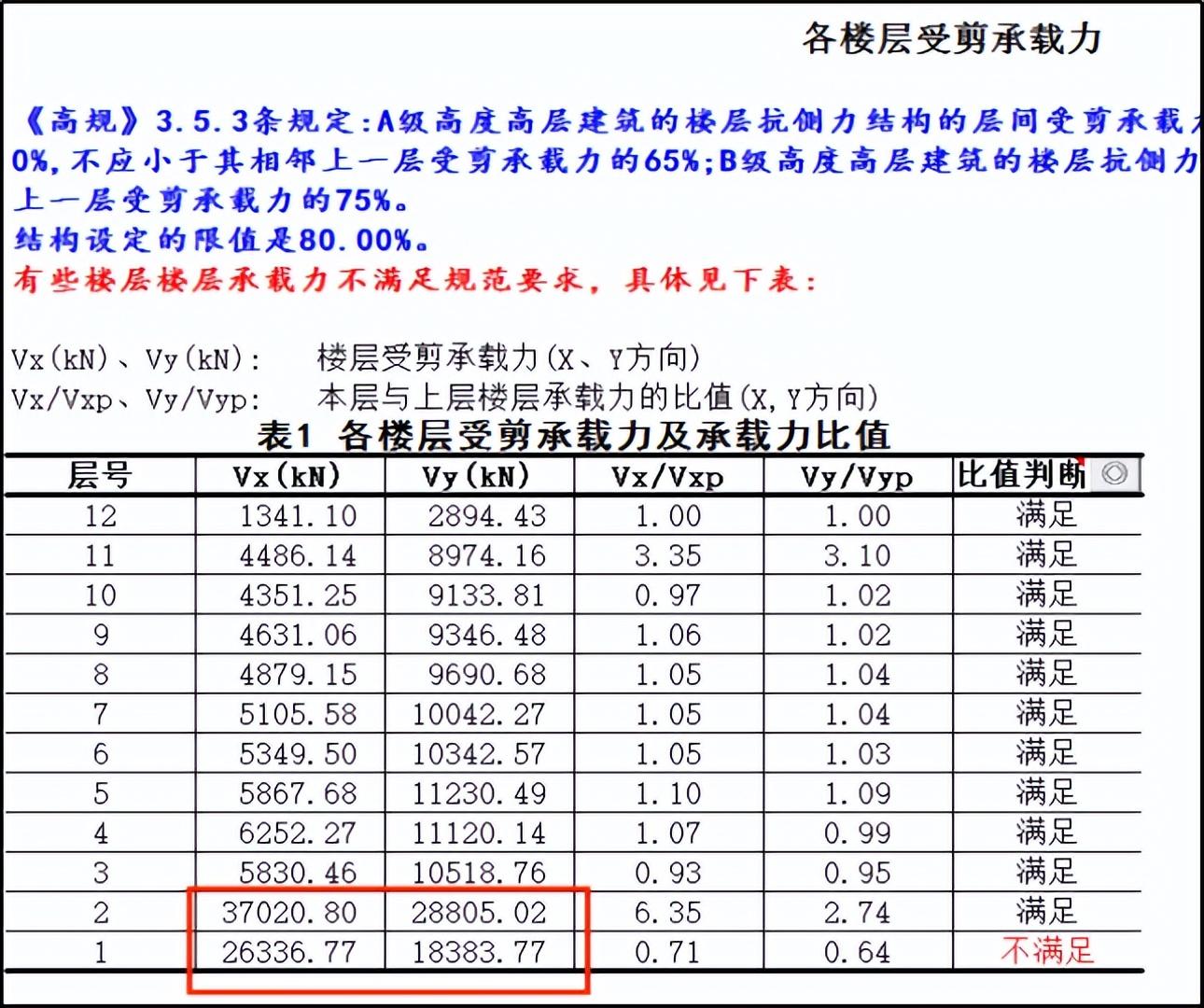

Q2：模型中地下室二层抗力墙较多，楼板抗剪承载力较小，不符合预期？

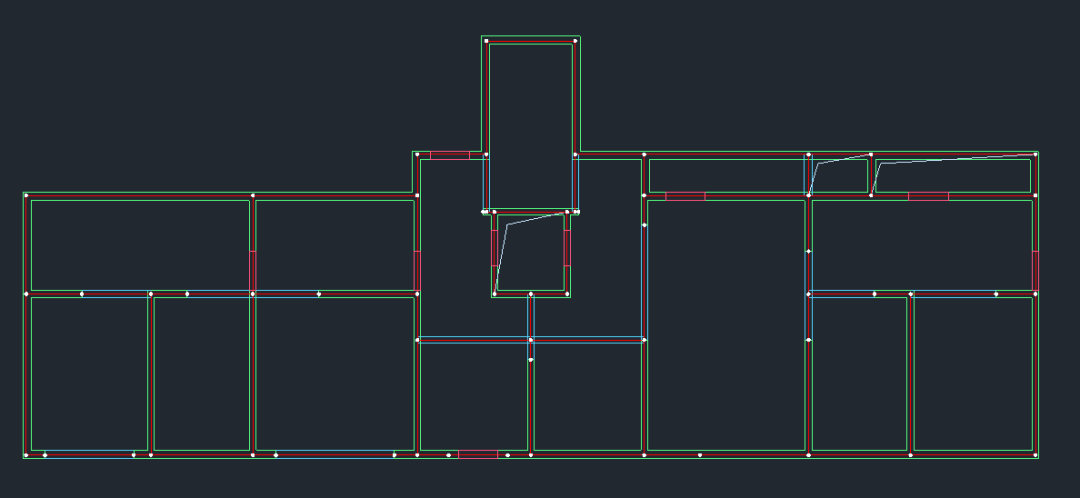

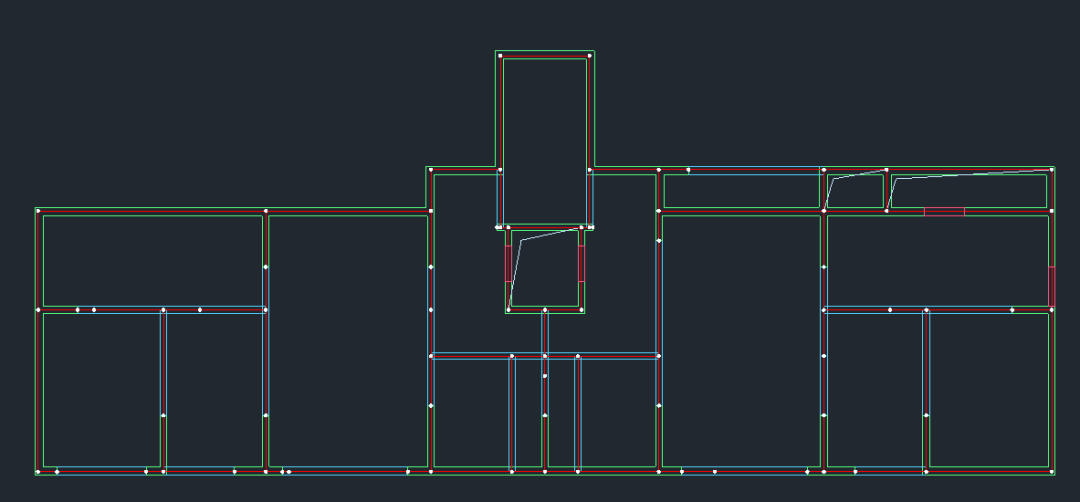

图的负层
图负二楼
A：首先，明确抗剪承载力的影响因素。

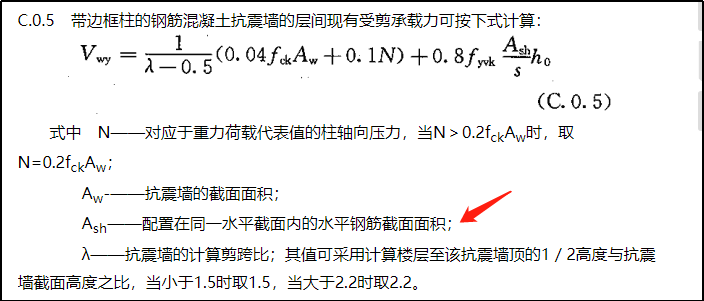

图《反条例》附录C、C.0.1、C.0.5

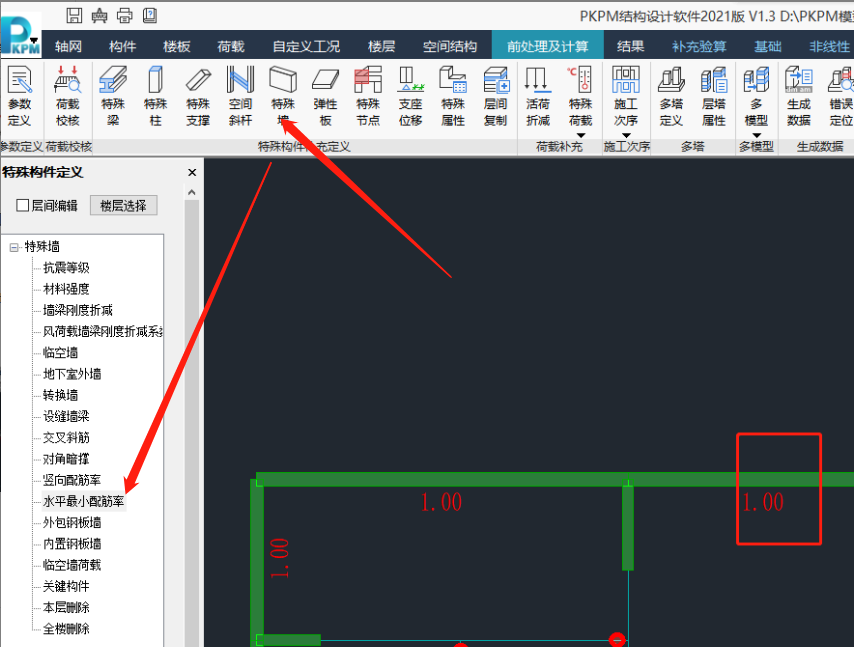

比较重要的激励因素之一是灰分，水平钢筋的横截面积； 检测模型发现，用户在特殊墙体上定义了最小弯矩率，而模型中大部分弯矩墙体为结构弯矩，直接定义了最小弯矩率。 如果它影响结构钢筋的价值，它也会影响 Ash。
综上所述，墙体的水平力矩比会影响抗剪能力并产生问题。
Q3：程序中工字钢混凝土柱的挠度如何求得？
A：关键是更换钢I和钢A的面积。

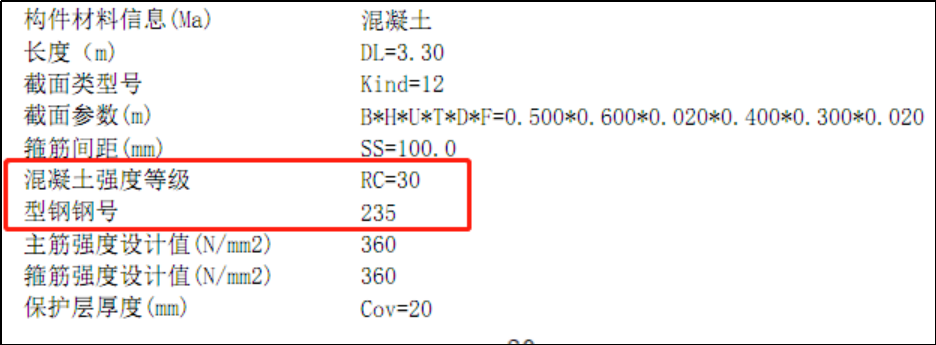

1、根据预制构件信息，可以得到工字钢柱的规格和材料弹性挠度的相关信息。

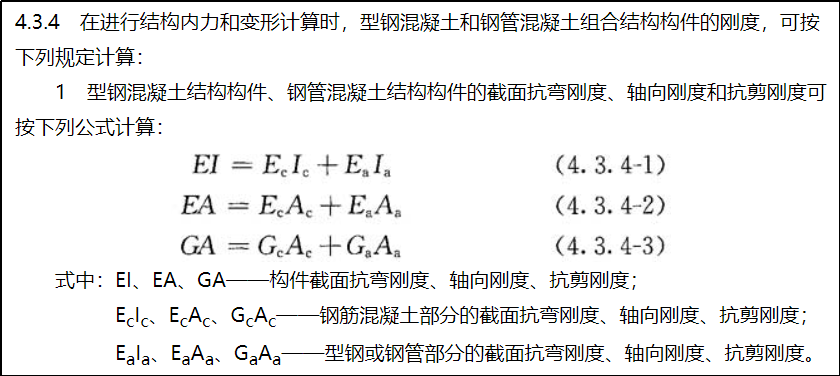

2、根据《组合结构设计规范》-2016，将I型钢和A型钢的面积换算。
3、I钢与I混合截面转动惯量r0的估算。

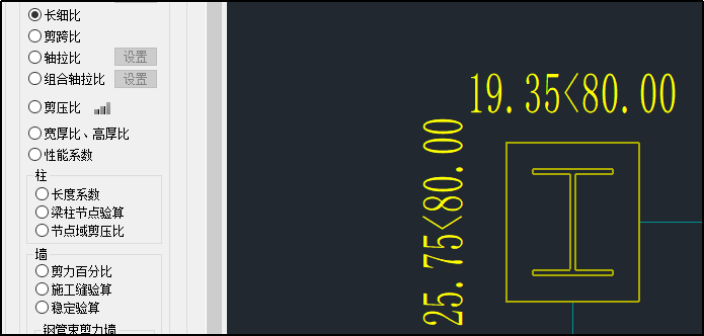

4、估算长细比λ0，求楼板组合，使木柱的宽度等于净高。
匹配程序。
Q4：程序从PM进入预处理，提示“钢材硬度设计值与默认值不符”？
A：进入前处理时，数显显示“钢筋硬度设计值与默认值不符”。

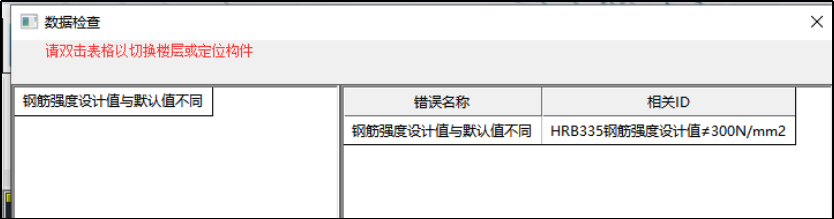

加窗后数据检测提示“钢材硬度设计值≠300N/mm²”。

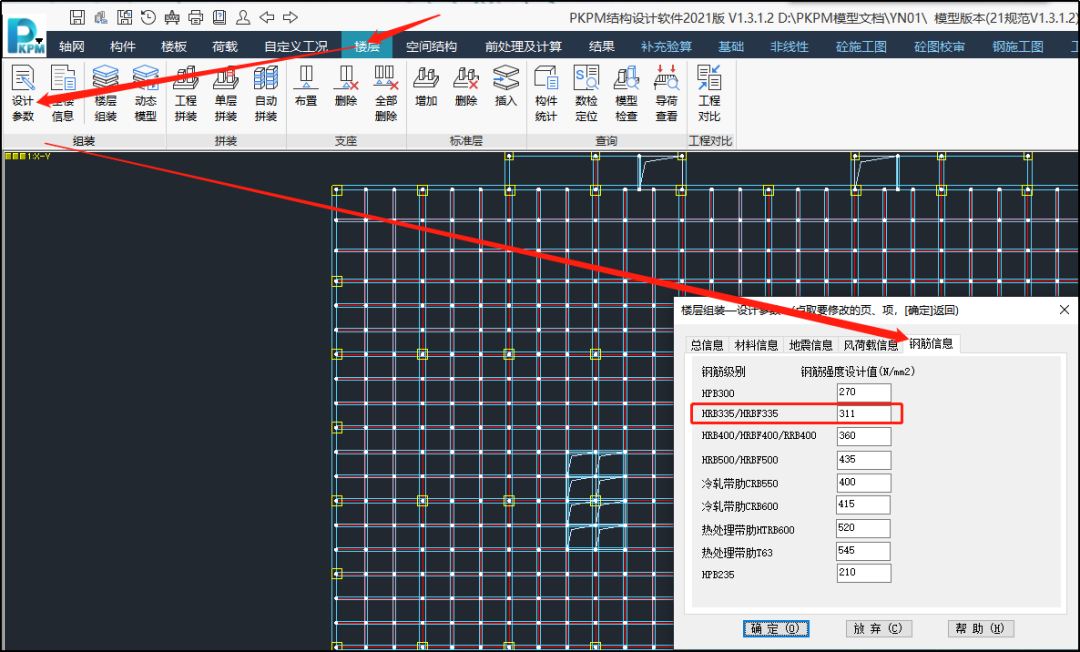

程序各层级钢筋设计硬度均有默认值，可在程序楼层-设计参数-钢筋信息页面修改钢筋设计硬度。 为避免误操作，当钢筋信息页面中的设计硬度与程序默认值不一致时钢材弹性模量，数据检测会提示。
方案的最终估算以钢筋信息页面中的设计硬度为准。 如果在工程中确实改变了钢筋的设计硬度，可以忽略提示，点击“继续退出程序”进入前处理界面。
Q5：混凝土柱节点域的剪压比如何估算？
A：某项目模型栏目存在节点域溢出问题。 圆柱采用C35混凝土，长=宽bc=钢材弹性模量，X方向梁宽bb=400mm，偏心距e0=300mm，预制构件资料中的FFC=3831是怎么求的？

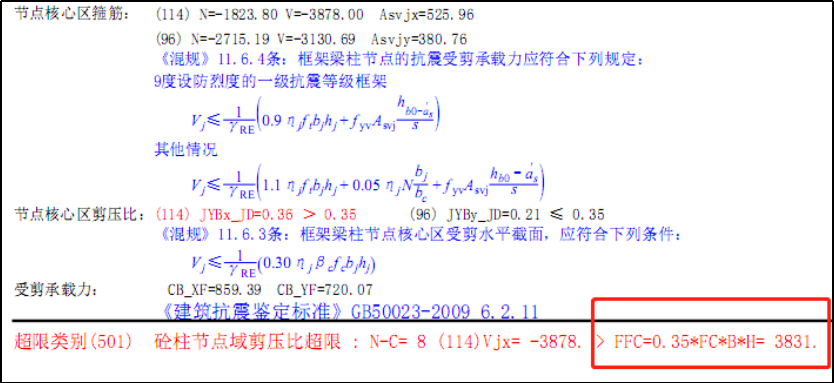

图列估算结果界面
图柱预制构件信息界面
估计 FFC：
bj参见《混合规则》11.6.3

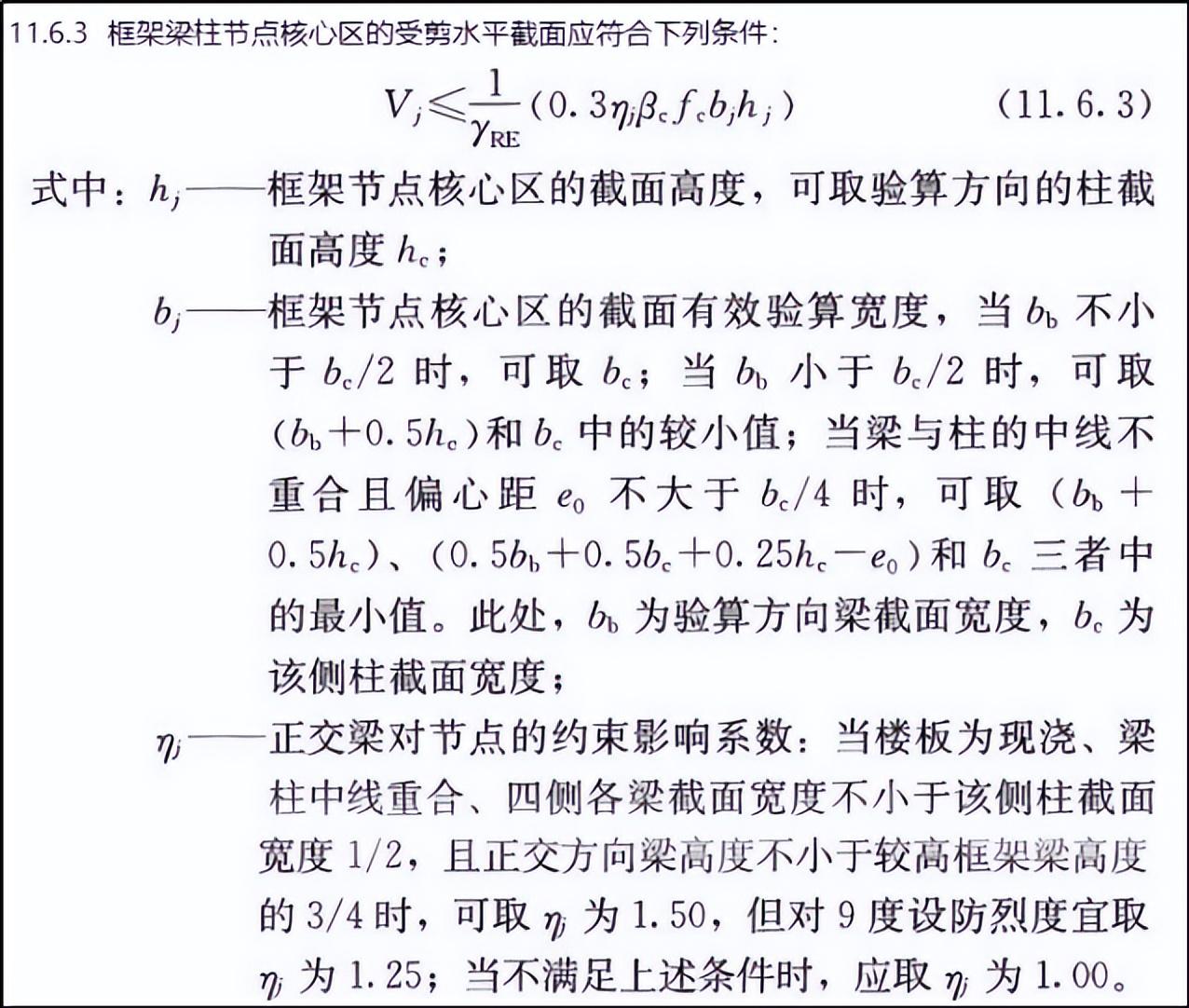

“混合规则”图11.6.3
x方向光束存在偏心，取
值得注意的是，规范只规定了bj的偏心率e0不小于bc/4时的估计方法。 至于当偏心率e0小于bc/4时如何估计bj，规范中没有明确说明。 此处程序保守考虑，无论偏心率e0是否小于bc/4，均以偏心率e0不小于bc/4为准。
