铝单板氟碳涂装工艺处理流程如下：铝板脱脂去污→水洗→碱洗（低脂）→水洗→酸洗→水洗→铬化→水洗→纯水洗氟碳涂装工艺：喷漆→面漆→清漆→烘烤（180-250℃）→质检。
其中，多层氟碳涂装工艺由三道涂层（简称三喷）、喷涂底漆、面漆和面漆、二次涂层（面漆、面漆）组成。
1 预处理的目的
铝合金管材、板材涂氟碳前钢材氟碳喷涂工艺，必须对螺孔表面进行脱脂、去污和物理处理，形成铬膜，降低涂层与金属表面的结合力和防止氧化的能力，有利于延长涂料的使用寿命。 期限。
2油漆涂层
作为密封基材的油漆涂料，其作用是提高涂层的抗渗透能力，提高对基材的保护，稳定金属表层，加强油漆与金属表面的附着力，保证油漆涂层的颜色均匀性和油漆层的宽度。 通常为5-10微米。
3 油漆涂层
油漆涂层是氟碳涂层的关键层，其作用是提供铝板所需的装饰色彩，使铝板的形状满足设计要求，同时保护金属表面免受外界环境、酸的侵蚀。防雨、防污染、避免紫外线穿透。 抗衰老能力大大提高。 油漆涂层是氟碳涂层中最厚的漆层，漆层宽度通常为23-30微米。
4 清漆涂层
清漆涂层称为油漆涂层钢材氟碳喷涂工艺，主要目的是更有效地提高漆层抵抗外界侵蚀的能力，保护漆层，降低油漆色调的金属光泽，使外观更加生动、耀眼。 。 涂层的长度通常为5-10微米。 三氟碳涂层总长度一般为40-60微米，必要时可加厚。
5固化处理
氟碳涂层通常需要二次固化，型材在固化炉中加工。 固化温度通常在180℃-250℃之间，固化时间为15-25分钟。 不同的氟碳漆厂家都会遵循自己提供的最佳温度和时间的涂料。 有些氟碳涂料厂（锔油厂）也根据自己的经验，将二次固化改为一次固化。
6 质量检验
质量检验按照AAMA-605.02.90标准执行。 严格的质量检验可以确保高质量的涂料产品。

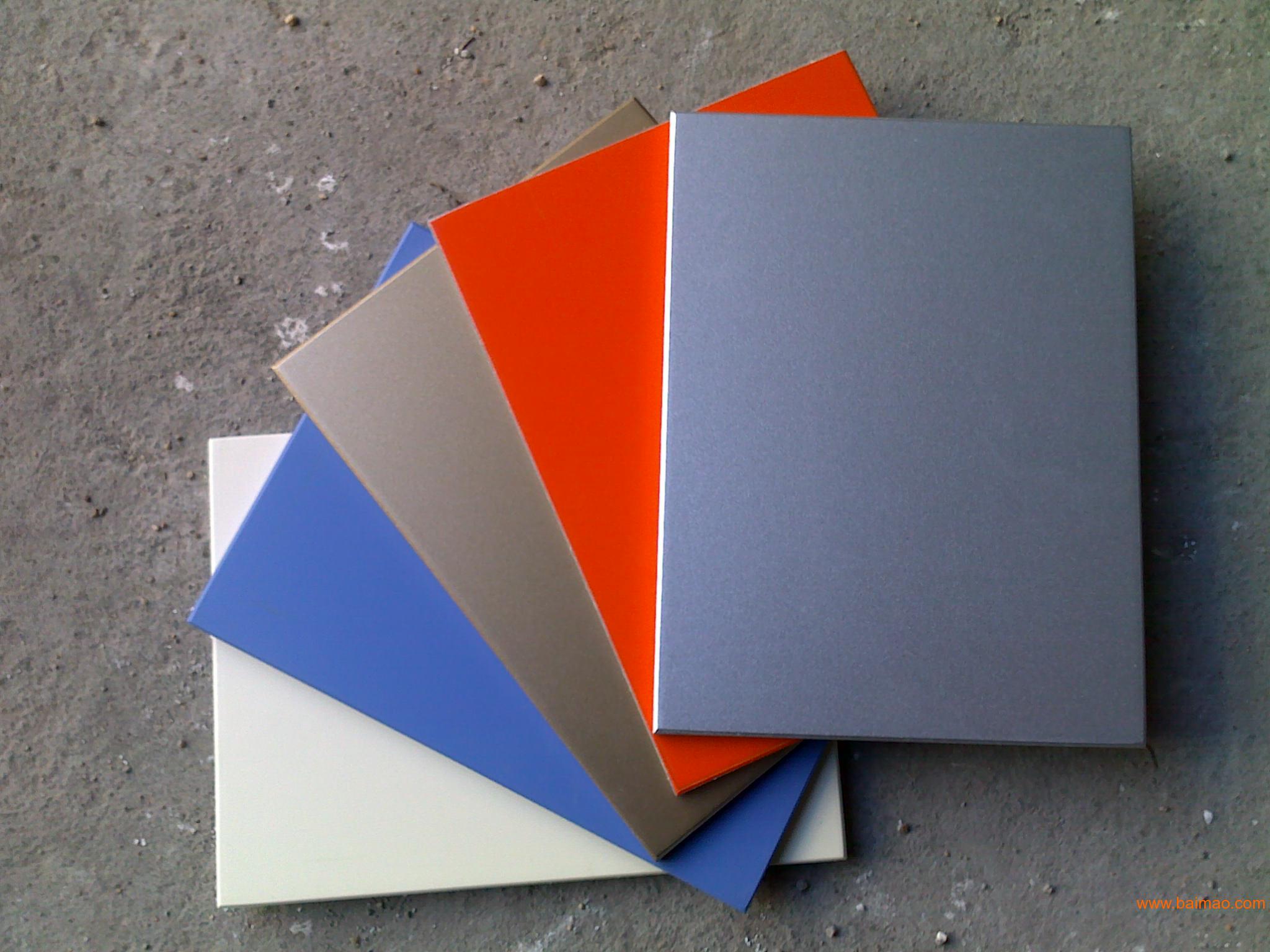

双层铝单板广泛应用于建筑幕墙，其表面PVDF氟碳涂层一般采用涂装工艺生产，也有采用滚涂工艺生产的。 后者是通过钣金加工工艺将裸铝加工成带有加强筋和吊耳的结构，然后涂上PVDF氟碳涂层。 滚涂板首先通过滚涂工艺在铝材表面涂覆PVDF氟碳涂料，然后通过钣金加工工艺加工成一定的结构。
