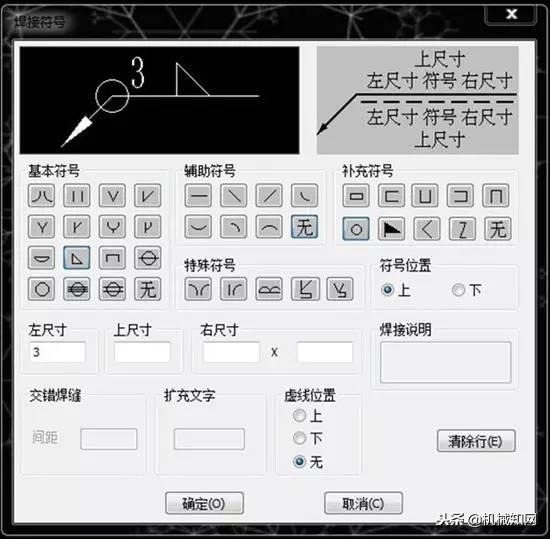

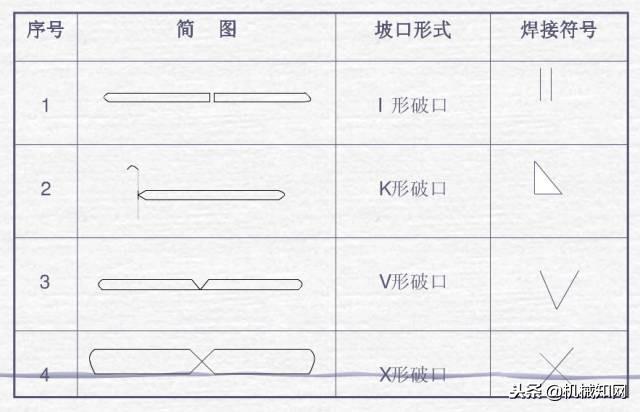

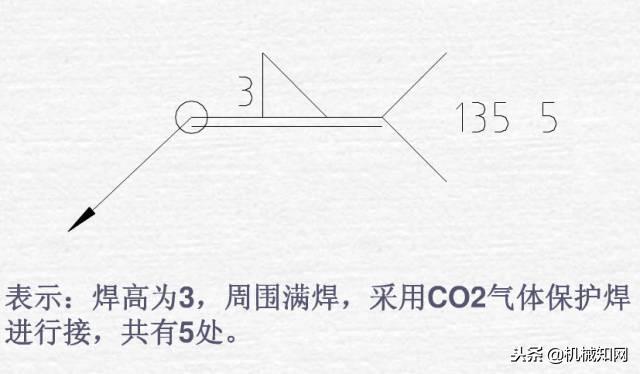

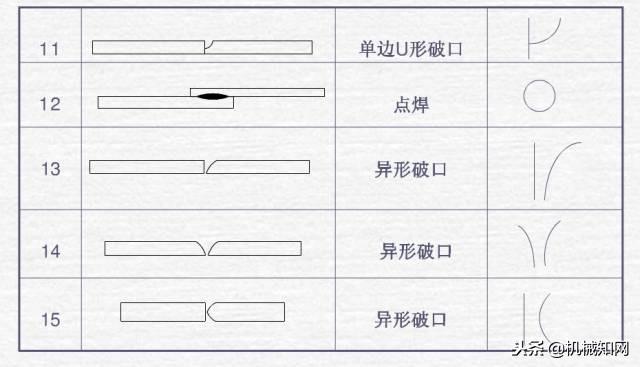

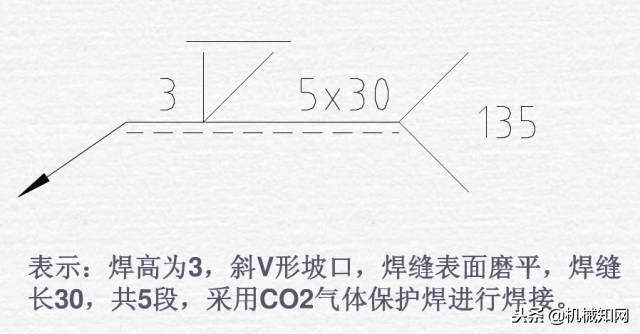

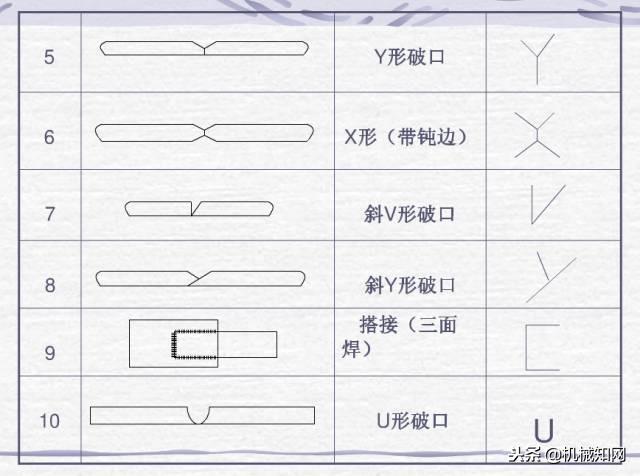

基本凹槽符号
凹槽符号

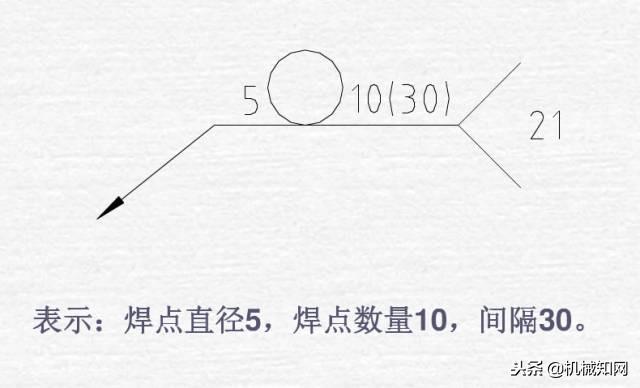

点焊图符号标注图例 点焊符号标注实例及技巧

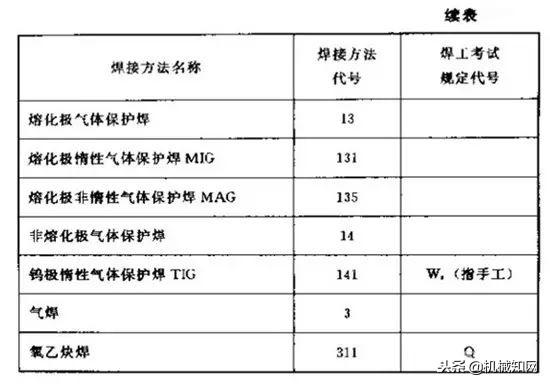

在点焊图样上，点焊方法可按国标-85的规定用阿拉伯文字表示，并在引导线的末尾标注。 常用的点焊方法代号见表3-9。 如果是组合点焊法各种钢材符号，可以用“/”隔开，右边表示正（或盖）点焊法，右边表示反（或底）点焊法。 如V形熔池先用氢钨点焊打磨，再用手工电弧焊覆盖，则表示为141/111。

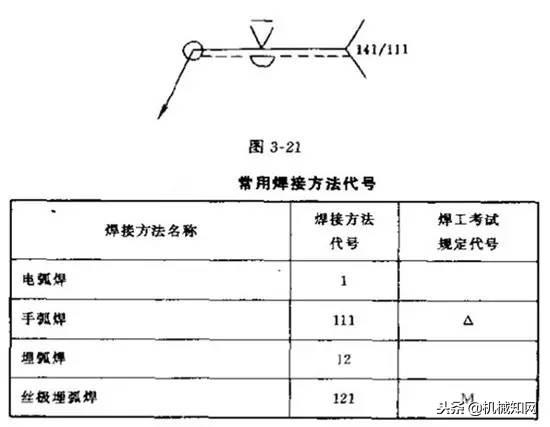

熔池符号和点焊方法代号示例见图3-21。 图中为V型槽对接熔池，背面为盖焊，正面为熔池平齐面。 点焊方法为底焊采用手工钨极氮气点焊，盖焊和盖焊采用手工电弧焊。
点焊形式代号
点焊符号的含义
钢结构点焊符号也按GB324-1988《焊接规范》绘制。 钢结构一般属于建筑学科，属于建筑行业。 因此，钢结构中点焊符号的标示往往伴随着建筑符号、钢材符号、螺栓符号和钢筋符号。

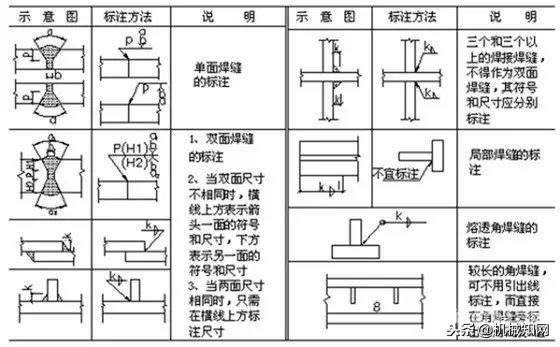

钢结构熔池的符号表示方式及相关规定：
1、焊缝引出线由一个箭头和两条参考线组成。 其中一条是虚线，一条是实线，都是细线。
2、参考线的实线可以画在参考线虚线的两侧，也可以画在右侧。 参考线通常应平行于图纸的标题栏，特殊情况下才垂直于标题栏。
3、如果熔池在接头的箭头一侧，基本符号标在基准线的虚线一侧； 如果熔池在接头的非箭头侧，则基本符号标在参考线的实线侧。
4、双面对称熔池时。 参考线可能没有实线。
5、箭头线相变径向焊缝的位置通常没有特殊要求，但标记单边熔池时，箭头线应指向与斜面两侧的转折处。
6、基本符号和辅助符号与基准线相交或相切，与基准线重合的线段用粗虚线表示。
7、焊缝的基本符号、辅助符号和补充符号（尾部符号除外）均为粗虚线，规格号原则上也为粗虚线，尾部符号为细虚线。 尾部符号主要表示点焊工艺、方法等。
8、同一张图，当熔池形式、断面规格、辅助要求相同时，熔池只能选择一个符号和规格。 并加上“同熔池符号”，同熔池符号为3/4圆弧，画在引出线的转折点处。
在同一张图上，当有几种相同的熔池时，可以在尾部符号中标出熔池的分类号各种钢材符号，分类号采用A、B、C……在同一种熔池中pool，一个可以选择并标注代号。
9、贯入角熔池符号应按图1-38的形式表示。 穿透角熔池的符号是在引出线的转折点处绘制的涂黑圆圈。
10、对于形状较长的转角熔池（如点焊实心腹梁的弧圈熔池），熔池的规格值K可直接在转角熔池旁边标注，不带铅-大纲。
11.当连接宽度内只有部分断面有熔池时，如图1-40所示标记。 K 是圆角池的圆角规格。
12、熔池分布不规则时，应同时标出熔池符号。 在焊道处添加一条虚线以指示可见的熔池，或添加一条网格线以指示不可见的熔池。
13、两件相互钎焊的焊件，当为双侧不对称坡口熔池的单面焊带时，引出线箭头指向坡口较大的焊件。
14、工件周围的环绕熔池符号用圆圈表示，画在引出线的转折点处，并标出其焊接角度规格K。
15、三个或三个以上的焊件相互钎焊时，熔池不能标示为双面熔池，应分别标示熔池的符号和规格。

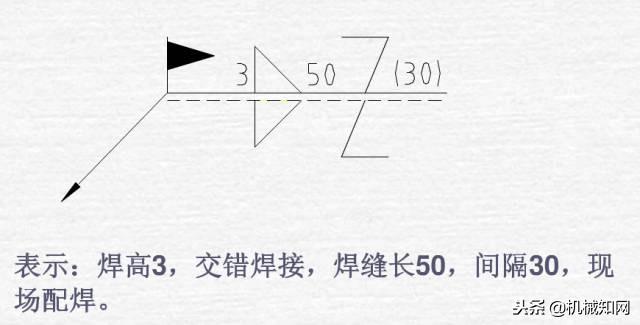

16、施工现场点焊的焊件熔池必须标有“现场熔池”标志。 实时熔池符号是绘制在引出线转角处的涂黑三角形伪装。
17、相互钎焊的两个焊件中，只有一个焊件有坡口时（如单面V形），引出线的箭头指向有坡口的焊件
例子

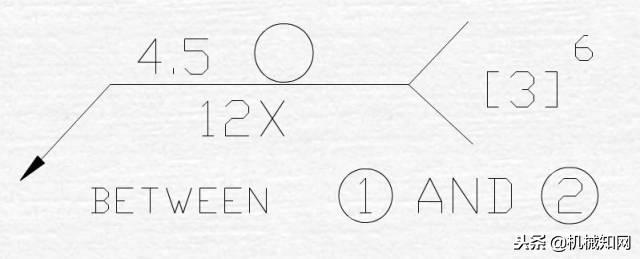

欧美钎焊符号举例
4.5------表示焊点半径
【3】------根据图示表示该商品为CC商品或SC商品
6--------表示这是第6个CC项或SC项
①AND②------表示①和②点之间的焊点
12X------表示两点之间的焊点数为12

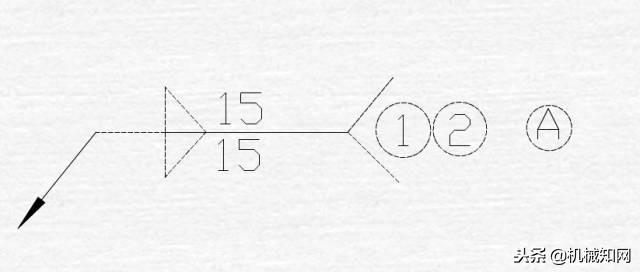

台湾钎焊符号举例
A------根据图表，表示关键或重要特征
