在模具制造过程中，模具的成型件往往需要进行表面抛光处理。 掌握抛光技术可以提高模具的质量和使用寿命，进而提高产品质量。
01
模具抛光方法及工作原理
模具抛光通常使用油石条、羊毛轮、砂纸等，使材料表面产生塑性变形，去除工件表面的突起，从而获得光滑的表面。 一般以人工操作为主。 如果表面质量要求高，可以采用超精抛光的方法。 超精抛光是使用一种特殊的磨具，在含有磨料的抛光液中紧压在被加工工件表面，并作高速旋转运动。 抛光可达到Ra0.008μm的表面粗糙度。
02
模具抛光常用工具及规格
模具抛光常用的工具有
砂纸、油石、毛毡轮、研磨膏、合金锉刀、金刚石磨针、竹屑、纤维油石、圆形旋转磨床。
1个
砂纸
150#、180#、320#、400#、600#、800#、1000#、1200#、1500#；
2个
磨石
120#、220#、400#、600#；
3个
毛毡轮
圆柱形、圆锥形、方尖；
4个
研磨膏
1#（白色） 3#（黄色） 6#（橙色） 9#（绿色） 15#（蓝色） 25#（棕色） 35#（红色） 60#（紫色）；
5个
文件
方形、圆形、扁形、三角形等形状；
6个
金刚石磨针
一般为3/32柄或1/8柄，有圆波浪形、圆柱形、长直圆柱形和长圆锥形；
7
竹片
各种形状适合操作者和模具的形状。 作用是将砂纸压在工件上进行打磨镜面模具用那种钢材，达到要求的表面粗糙度；
8个
纤维石
200#（黑色） 400#（蓝色） 600#（白色） 800#（红色）
03

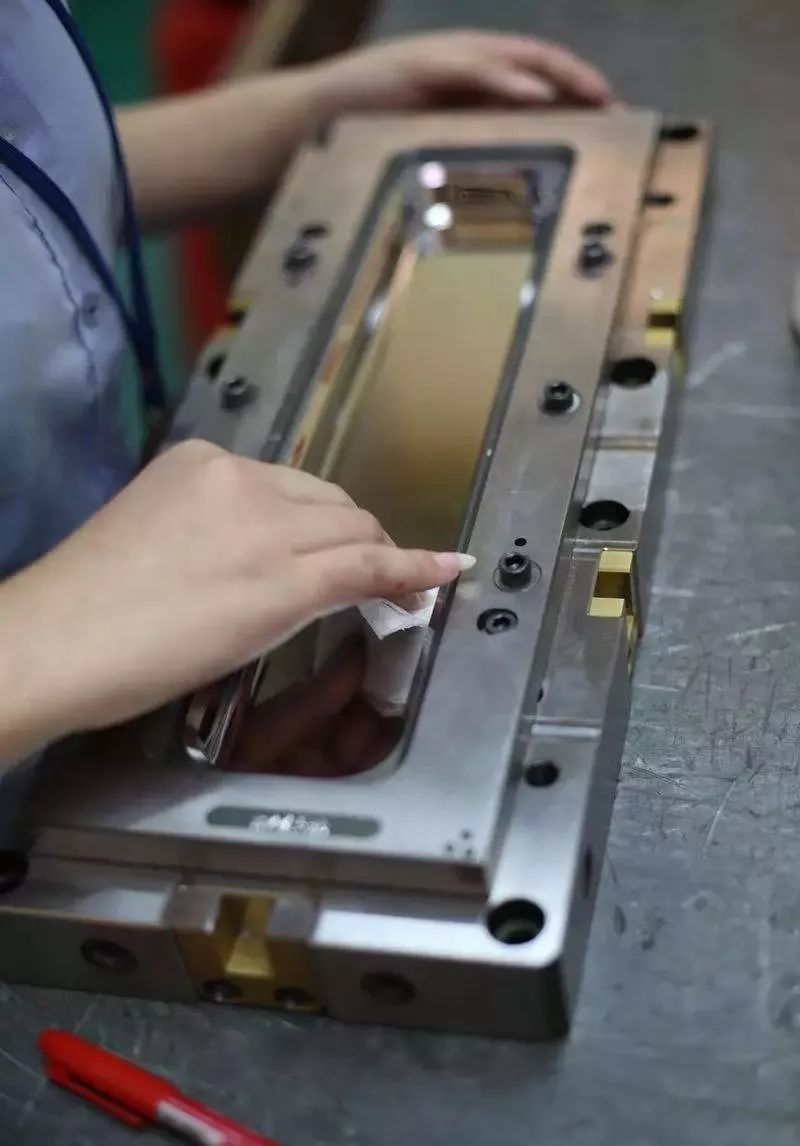

抛光工艺
1个
粗抛
经过精铣、电火花、磨削等工序后的表面可用转速为35 000～40 000 r/min的旋转式表面抛光机进行抛光。 然后手工油石打磨，条状油石加煤油作润滑剂或冷却剂。 使用顺序为180#→240#→320#→400#→600#→800#→1 000#。
2个
半精抛光
半精抛光主要使用砂纸和煤油。 砂纸的数量为：400#→600#→800#→1000#→1200#→1500#。 实际上，#1500砂纸只适用于淬硬模具钢（52HRC以上），不适用于预硬钢，因为它可能造成预硬钢件表面损伤，达不到预期的抛光效果。
3个
精细抛光
精抛主要使用金刚石研磨膏。 如果抛光布轮掺入金刚石研磨粉或研磨膏进行研磨，通常的研磨顺序为9μm（1800#）→6μm（3000#）→3μm（8000#）。 可用9μm金刚石研磨膏和抛光布轮去除1200#、1500#砂纸留下的毛发状磨痕。 然后用粘毡和金刚石研磨膏打磨，顺序为1μm（14000#）→1/2μm（60000#）→1/4μm（#）。
4个
优美的工作环境
抛光工序应在两个分开的工位完成，即粗磨加工位和精抛加工位分开，并注意清除上道工序残留在工件表面的砂粒。
一般用油石到1200#砂纸进行粗抛光后，工件需要转移到洁净室进行抛光，以保证空气中的灰尘颗粒不会粘附在模具表面。 精度要求在1μm以上（含1μm）的抛光工艺，可在洁净的抛光室内进行。 更精密的抛光，必须在绝对洁净的空间内进行，因为灰尘、烟雾、头皮屑、唾液等都可能刮坏高精度的抛光面。
抛光工序完成后，工件表面应防尘。 抛光过程停止时，应仔细清除所有磨料和润滑剂，确保工件表面清洁，然后在工件表面喷涂一层模具防锈涂层。
04
影响模具表面抛光性的因素
1个
工件表面状况
材料在加工过程中，表面层会因受热、内应力或其他因素而损坏，切削参数不当会影响抛光效果。 电火花加工后的表面比机械加工或热处理后的表面更难磨削，因此应在电火花加工结束前进行电火花精加工，否则表面会形成硬化薄层。 如果EDM规格选择不当，热影响层的深度可达0.4mm。 硬化的薄层比基材更硬，必须去除。 因此，最好加一道粗磨工序镜面模具用那种钢材，为抛光打下良好的基础。
2个
钢材质量
优质钢材是良好抛光质量的前提，钢材中的各种夹杂物和气孔都会影响抛光效果。 为了达到良好的抛光效果，工件必须在加工开始时标明抛光的表面粗糙度。 当一个工件确定要进行镜面抛光时，必须选择抛光性能好的钢材，并且全部经过热处理，否则达不到预期。 影响。
3个
热处理工艺
如果热处理不当，钢材表面出现硬度不均或性能差异，会造成抛光困难。
4个
抛光技术

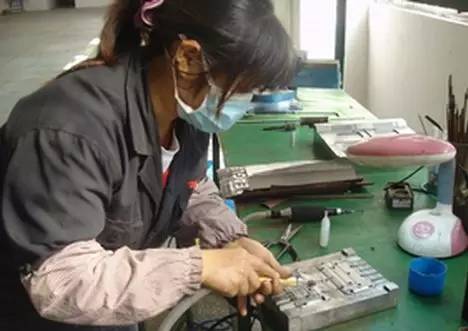

由于抛光主要靠人工完成，人为因素仍然是影响抛光质量的主要原因。
一般认为抛光工艺影响表面粗糙度。 事实上，好的抛光技术需要配合优质钢材和正确的热处理工艺才能获得满意的抛光效果； 相反，如果抛光技术不好，再好的钢材也达不到镜面效果。 .
05
不同类型抛光的注意事项
1个
模具砂纸打磨油石打磨注意事项
1）对于硬度较高的模具表面，只能使用干净柔软的油石进行工具抛光。
2）磨削时改变砂级时，必须清洁工件和操作者的手，以免将粗砂带入下一道更细的磨削作业。
3）进行每道打磨工序时，砂纸应从不同的45°方向打磨，直至消除上层砂粒。 上级砂粒去除后，研磨时间必须延长25%，才能换算为下一级更细的砂号。
4）磨削时变换不同的方向，可以避免工件出现波浪等不平整现象。
2个
金刚石研磨抛光的注意事项
金刚石研磨和抛光必须尽可能在轻压力下进行，特别是在抛光预硬钢件和使用精细研磨膏抛光时。 用8000#研磨膏抛光时，常用载荷为100-200g/cm2，但很难保持这个载荷的精度。 为了使这更容易，用木条做一个又细又窄的手柄，或者从竹条上剪下一段，使它更灵活。 这有助于控制抛光压力，以确保模具表面压力不会过高。 用金刚石打磨抛光时，不仅要求工作表面干净，而且工人的手也必须非常干净。
3个
塑胶模具抛光注意事项

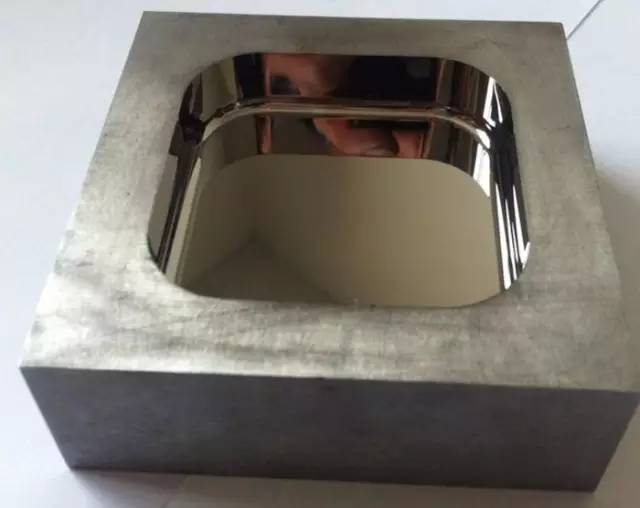

塑料模具的抛光与其他行业所需的表面抛光有很大的不同。 塑料模具的抛光严格来说应该叫镜面加工。 它不仅对抛光本身有很高的要求，而且对表面的平整度、光洁度和几何精度也有很高的要求。
镜面抛光的标准分为4个等级：
A0=Ra0.008μm
A1=Ra0.016 μm
A3=Ra0.032μm
A4=Ra0.063μm
由于电解抛光、流体抛光等方法难以准确控制零件的几何精度，化学抛光、超声波抛光、磁力研磨抛光等方法表面质量达不到要求，所以精密模具的镜面加工是仍以机械抛光为主。 主持人。
抛光的注意事项如下：
1）开始加工新模具型腔时，先检查工件表面，用煤油清洗表面，以免油石表面粘上污物而失去切削功能。
2）磨粗粒时，应先难后易，特别是一些难磨的死角，应先磨深底，后磨侧面和大平面.
3）有些工件可能会以多件为一组一起磨削。 单个工件的粗纹或火纹应分别打磨，然后所有工件一起打磨至光滑。
4）对于平面或侧面较大的工件，用油石磨去粗晶粒，然后用直钢板透光检查，检查是否有凹凸不平或咬边现象。 如果有底切，会导致工件脱模困难或零件拉伤。
5) 为防止模具工件发生翘曲或某些结合面需要保护，可用锯片粘贴或用砂纸粘贴在边缘处，可获得理想的保护效果。
6）来回拉动打磨模具平面，油石手柄尽量拉平，不要超过25°。 因为斜度太大，用力从上往下打孔，很容易在工件上磨出很多粗线条。
7）如果用铜片或竹片压在砂纸上打磨工件平面，砂纸的面积不能大于工具的面积，否则会磨到不该磨的地方。
8）尽量不要用砂轮机修复分型面，因为用砂轮头修复的分型面比较粗糙，有波浪、凹凸不平。 如有必要，砂轮头必须用胶粘到同心度平衡上。
9）研磨工具的形状应与模具的表面形状接近，以保证工件不被研磨变形。
06
如何解决抛光中的常见问题
1个
过度抛光
日常抛光过程中遇到的最大问题就是“过度抛光”，也就是抛光时间越长，模具表面质量越差。 过度抛光有两种现象：“桔皮”和“麻点”。 过度抛光常发生在机械抛光中。
2个
工件出现“橘皮”的原因
不规则且粗糙的表面称为“橘皮”。 出现“橘皮”的原因有很多。 最常见的原因是模具表面过热或渗碳。 “橘皮”的主要原因。 例如：抛光轮抛光，抛光轮产生的热量很容易造成“橘皮”。 较硬的钢可以承受较大的抛光压力，而相对较软的钢则容易过度抛光。 研究表明，过度抛光的时间会因钢的硬度而异。
3个
消除工件“橘皮”的措施
当发现表面质量不好抛光时，很多人会加大抛光压力，延长抛光时间，这样往往会使表面质量变差。
可采用以下方法补救：
1）去除有缺陷的表面，研磨粒度比以前用的砂号稍粗，然后研磨，抛光强度比以前低。
2）去应力在低于回火温度25℃的温度下进行，抛光前用最细的砂号进行打磨，直至达到满意的效果，最后用较轻的力进行抛光。
4个
工件表面形成“点蚀”的原因
因为钢材中的一些非金属杂质，通常是硬而脆的氧化物，在抛光过程中被拉离钢材表面，形成微观麻点或麻点。
产生“点蚀”的主要因素有：
1）抛光压力过大，抛光时间过长。
2）钢的纯度不够，硬质杂质含量高。
3）模具表面生锈。
4) 黑色皮革未去除。
5个
消除工件点蚀的措施
1) 仔细打磨表面。 沙子的粒度比以前用的略粗。 在进行抛光过程之前，使用柔软且锋利的油石进行最后的研磨步骤。
2) 当砂粒尺寸小于 1 毫米时，应避免使用最软的抛光工具。
3）尽可能采用最短的抛光时间和最小的抛光力。 模具制造过程中型腔的抛光是一个非常重要的工序。 它关系到模具的质量和寿命，也决定着产品的质量。 掌握抛光的工作原理和过程，选择合理的抛光方法，可以提高模具的质量和寿命，从而提高产品的质量。
